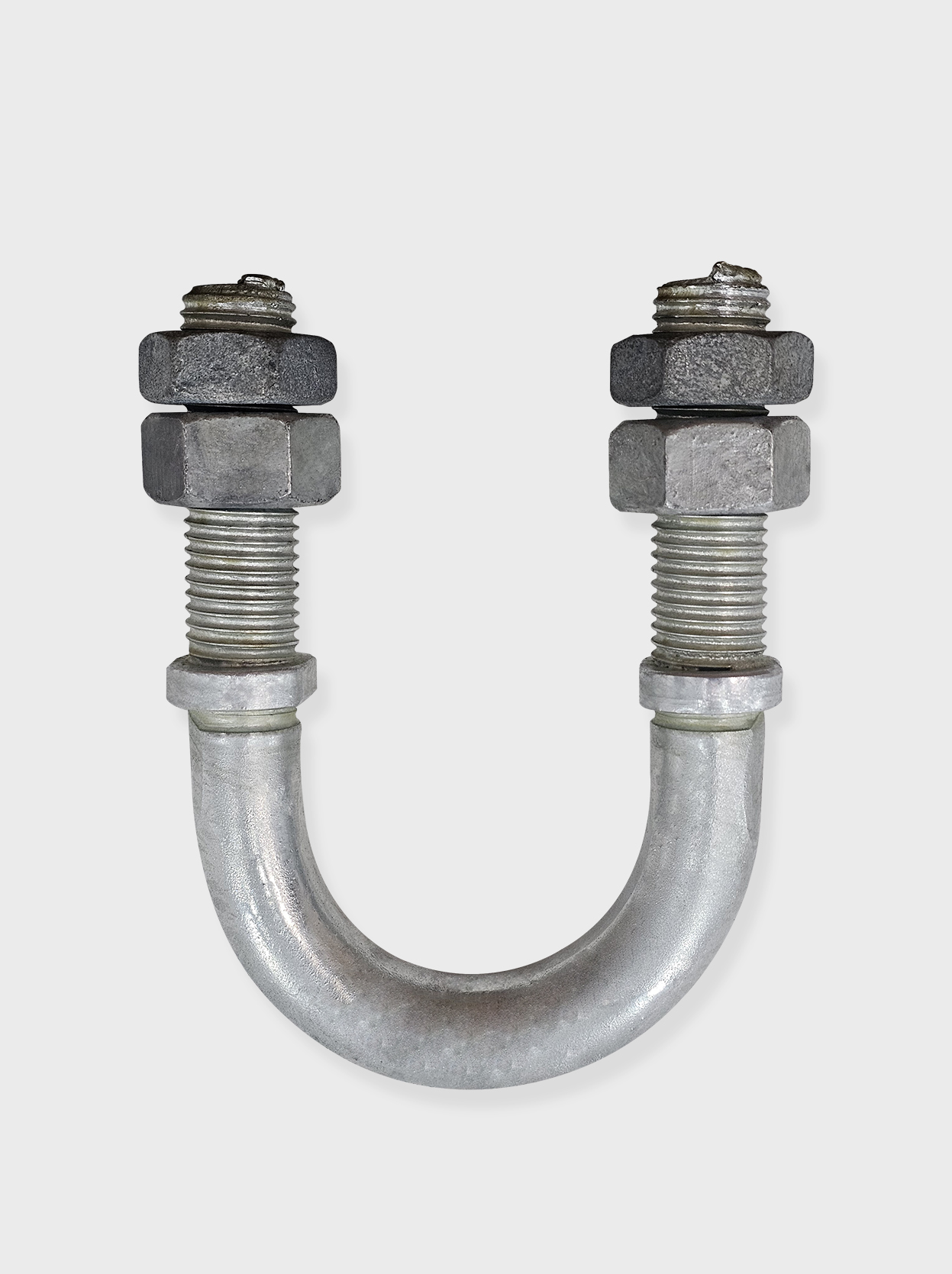

애자장치용 U볼트
철탑부착금구
154kV
기능 및 용도
154kV 현수형 애자장치를 현수철탑에 취부하기 위하여 사용됨
| 제품 항목 | 제품 |
|---|---|
| 애자장치용 U볼트 | UB - 12 |
| UB - 16.5 | |
| 철탑부착금구 | TA - 12 |
| TA - 16.5 |
애자장치용 U볼트 종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 수직시험 하중 [kN(kgh)] | 수평시험 하중 [kN(kgh)] | 전선횡진방향 수평시험하중 [kN(kgh)] |
|---|---|---|---|---|---|
| ES-5306-0002 : 애자장치용 U볼트 |
101120 | UB - 12 | 117.60 (12,000) | 78.40 (8,000) | 6.86 (700) |
| 101121 | UB - 16.5 | 161.70 (16,500) | 98.00 (10,000) | 10.78 (1,100) |
철탑부착금구 종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 수직시험 하중 [kN(kgh)] | 수평시험 하중 [kN(kgh)] | 전선횡진방향 수평시험하중 [kN(kgh)] |
|---|---|---|---|---|---|
| ES-5970-0001 : 철탑부착금구 |
101423 | TA - 12 | 117.67 (12,000) | 78.45 (8,000) | 39.22 (4,000) |
| 101424 | TA - 16.5 | 161.80 (16,500) | 98.06 (10,000) | 49.03 (5,000) |
