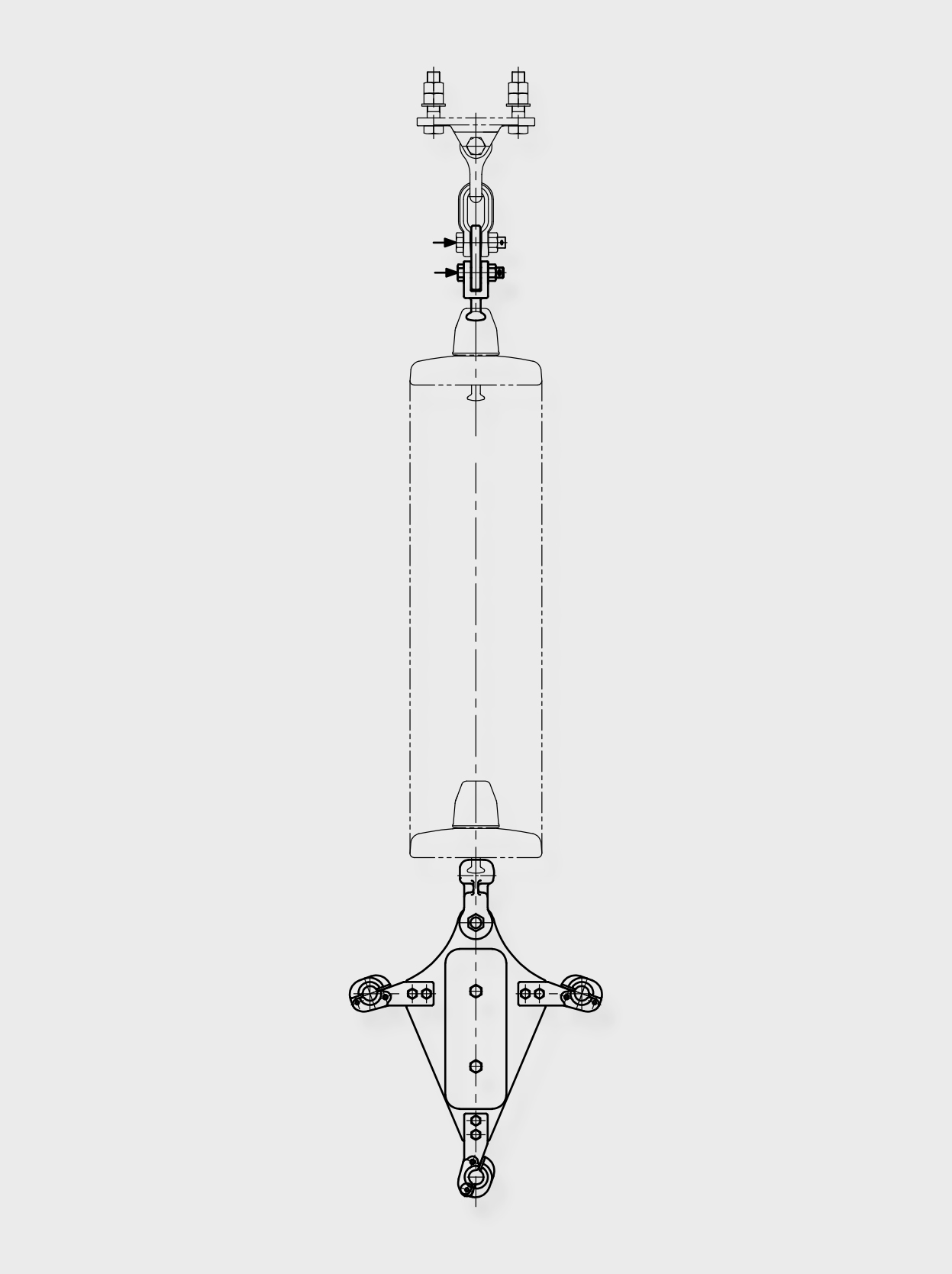

I련점퍼지지 애자장치
(중성선용)

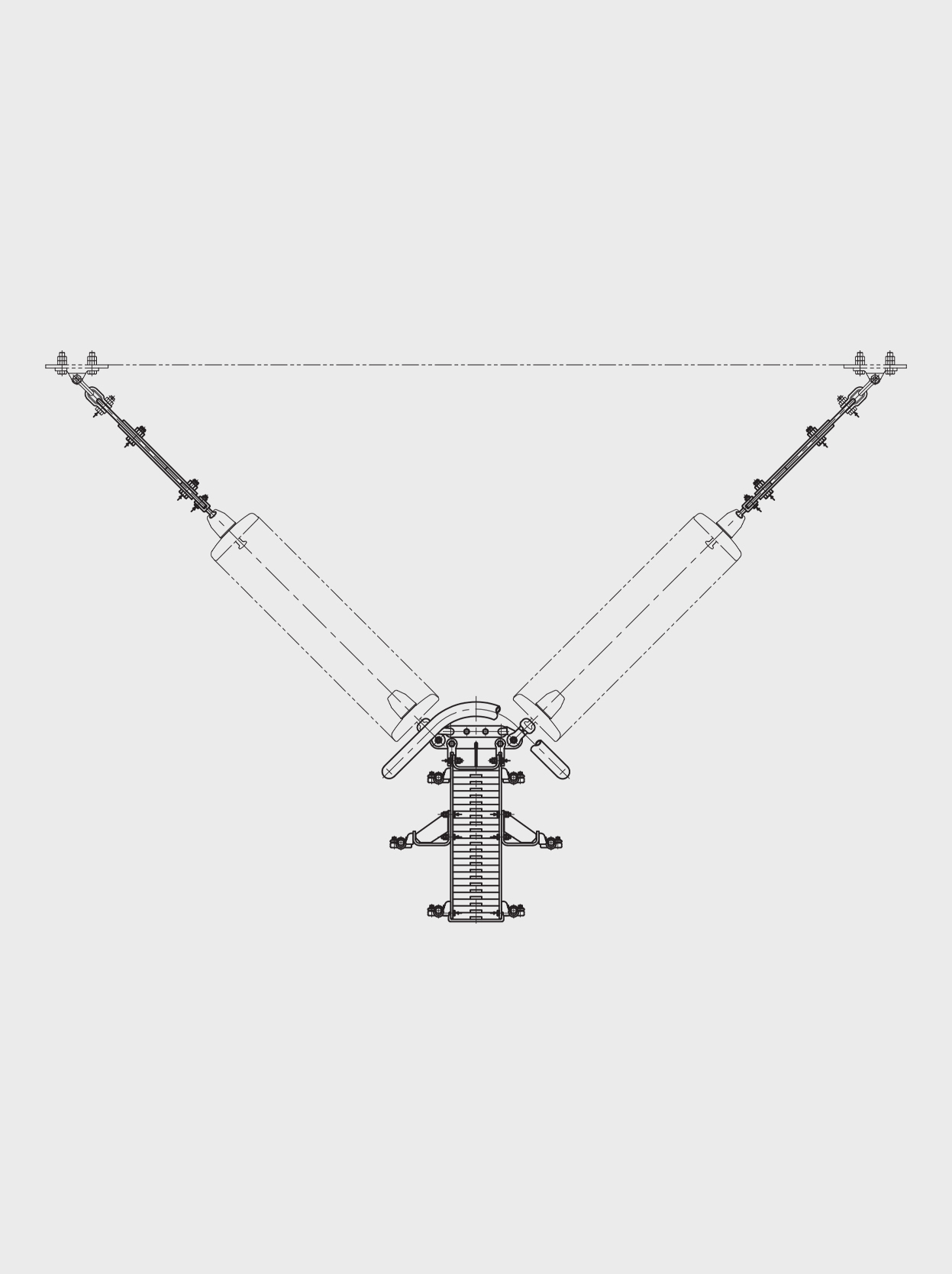

V련점퍼지지 애자장치
(전력선용)
HVDC 500kV 점퍼지지장치
기능 및 용도
HVDC 500kV 내장철탑의 점퍼선 횡진으로 인한 철탑과 혼촉을 방지하기 위한 장치
| 제품 항목 | 제품 |
|---|---|
| I련 애자장치 | 3B |
| V련 애자장치 | 6B |
| 점퍼스페이서 | 3B |
| 조립식 점퍼장치 | 알루미늄 점퍼장치 |
| 점퍼스페이서 | 6B |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 종류 | 시험하중 (kgf) |
|---|---|---|---|---|
| GS-5975-0217 : 500kV HVDC 중성선용 점퍼스페이서 GS-5975-0208 : 500kV HVDC Al-pipe 점퍼지지장치 |
127119 | DC 3 JI-021 | I련 애자장치금구 (점퍼지지용) | 21,000 |
| 127126 | DC 6 JV-021 | V련 애자장치금구 (점퍼지지용) | 21,000 | |
| 127128 | 6 ALPJ_Ⅰ | AL 파이프 점퍼장치 (일반형) | 11,800 | |
| 127129 | 6 ALPJ_Ⅱ | AL 파이프 점퍼장치 (특수형) |
