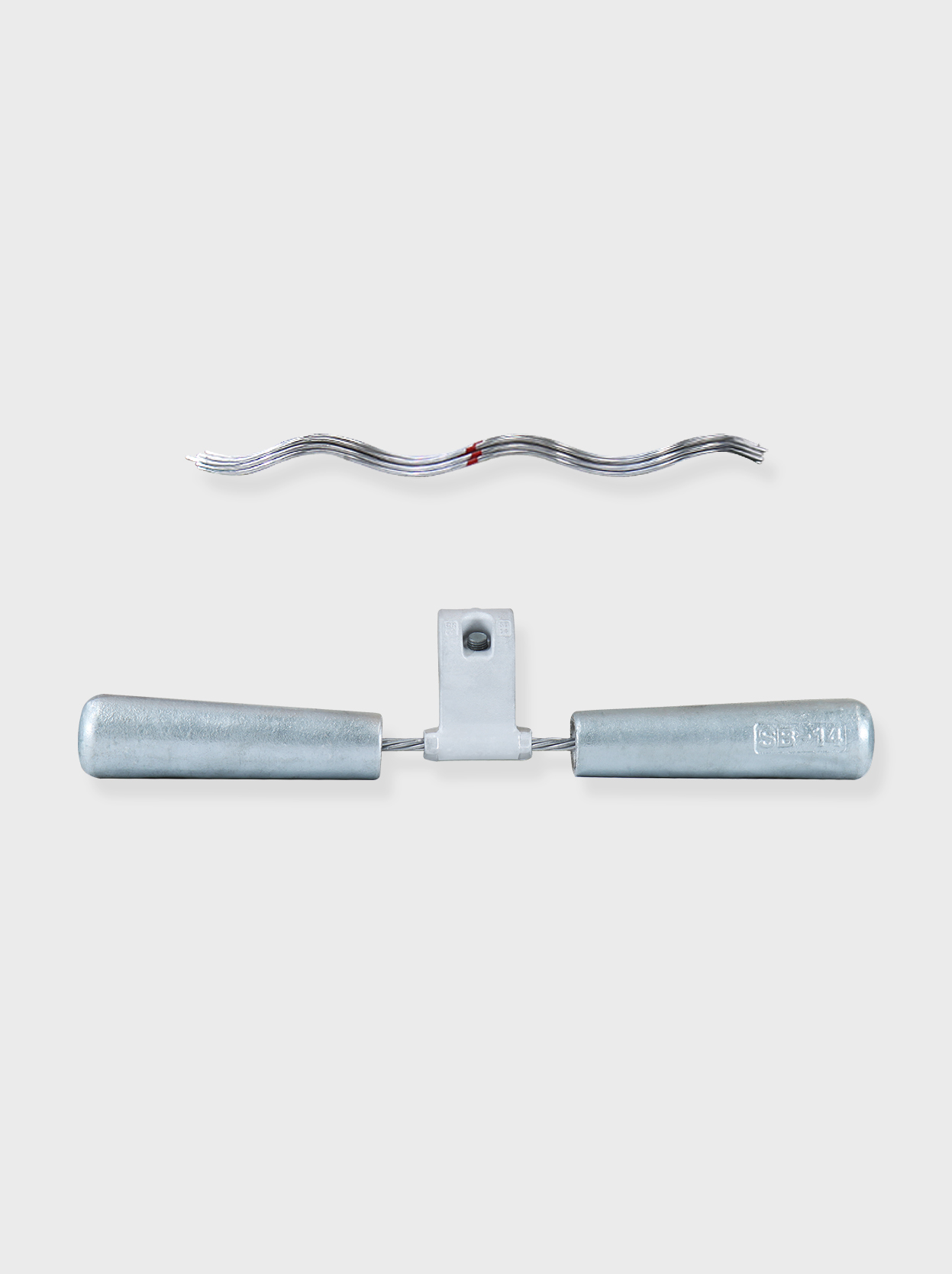

스톡브릿지댐퍼 세트
스톡브리지댐퍼 측면사진입니다
스톡브릿지댐퍼
기능 및 용도
주로 바람에 의한 송전선의 진동을 줄이기 위해서 사용되며, 스톡브릿지댐퍼는 질량부와 메신저 케이블로 구성되어 있음 / 메신저케이블은 여러가닥의 스틸와이어로 구성되어있어 각 가닥의 마찰감쇠에 의해 에너지(송전선의 진동에너지)를 소산시킴
| 제품 항목 | 제품 |
|---|---|
| 스톡브릿지댐퍼 | SB-6 |
| SB-8 | |
| SB-10 | |
| SB-11 | |
| SB-12 | |
| SB-14 | |
| SB-16 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 댐퍼중량 | 적용전선(mm²) |
|---|---|---|---|---|
| ES-5340-0004 : 스톡브리지 댐퍼 |
101277 | SB-6 | 2.7kg(6 Lb) | ACSR 95 |
| 101278 | SB-8 | 3.63kg(8 Lb) | ACSR 120 | |
| 101279 | SB-10 | 4.5kg(10 Lb) | ACSR 160 | |
| 101280 | SB-11 | 5.0kg(11 Lb) | AWS 200 | |
| 101281 | SB-12 | 5.5kg(12 Lb) | ACSR 240 | |
| 101282 | SB-14 | 6.4kg(14 Lb) | ACSR 330,410 | |
| 101284 | SB-16 | 7.3kg(16 Lb) | ACSR 480, 520 |
