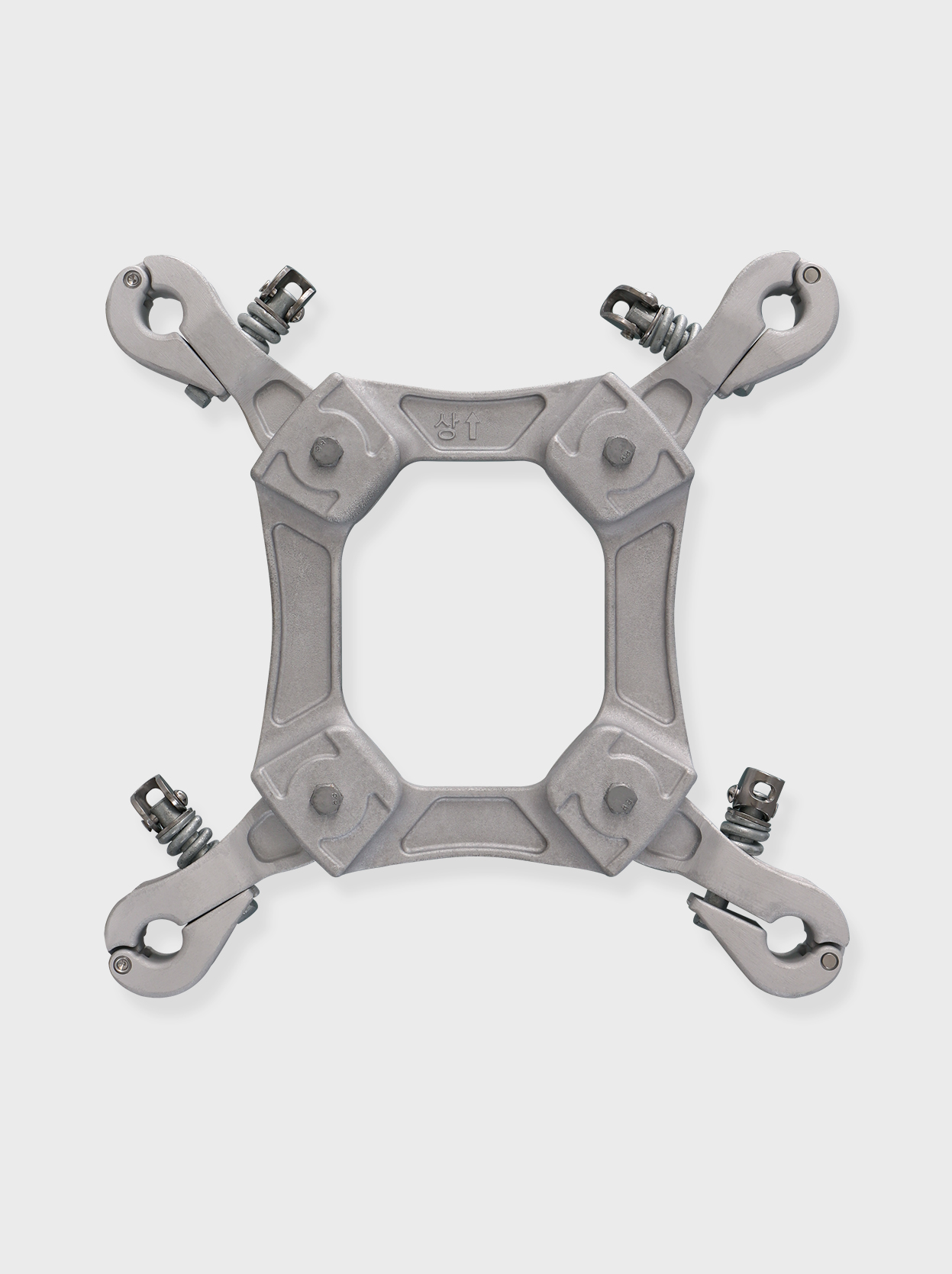

HVDC 스페이서댐퍼 4B (송전선용)

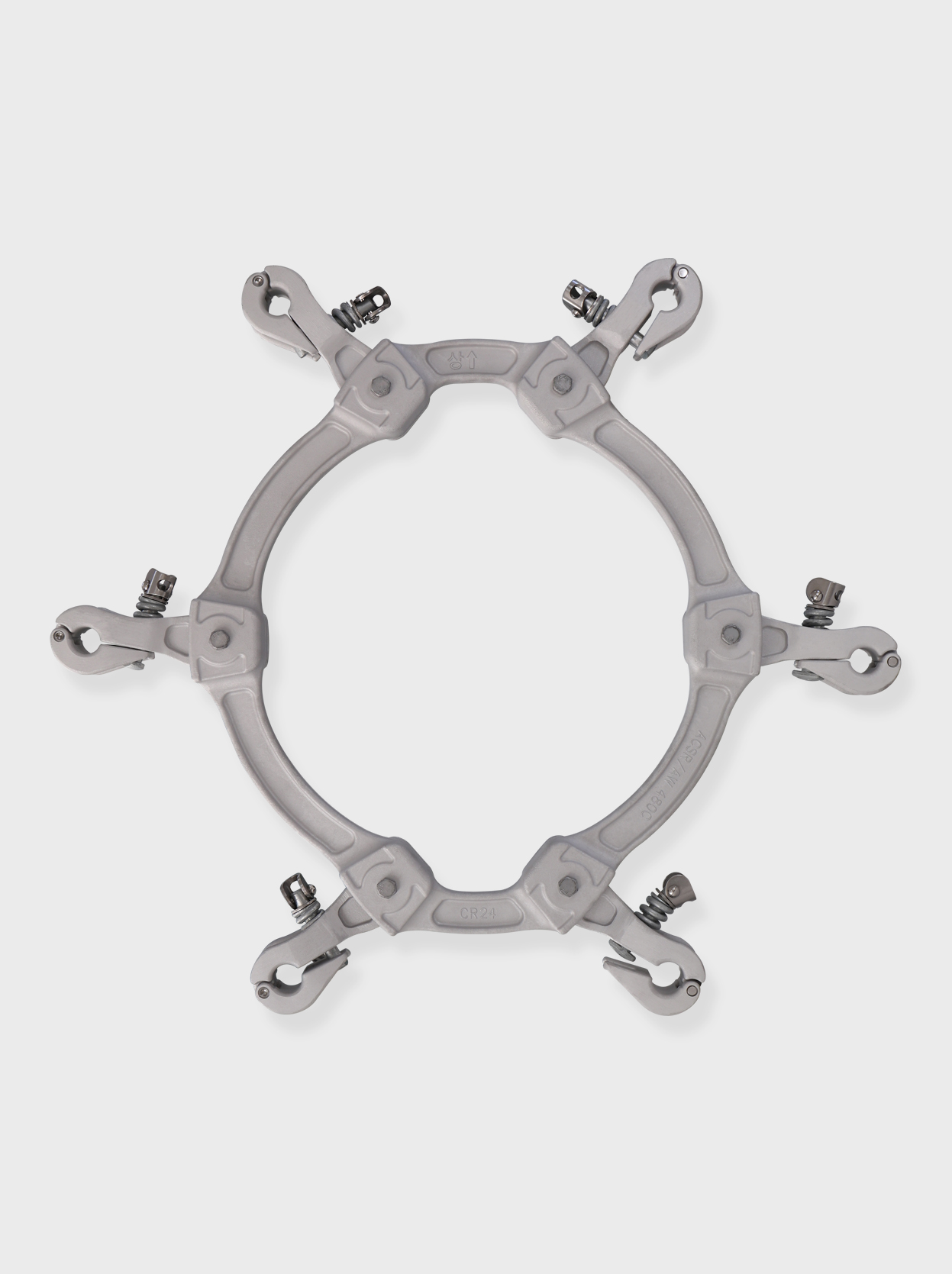

HVDC 스페이서댐퍼 6B (전력선용)

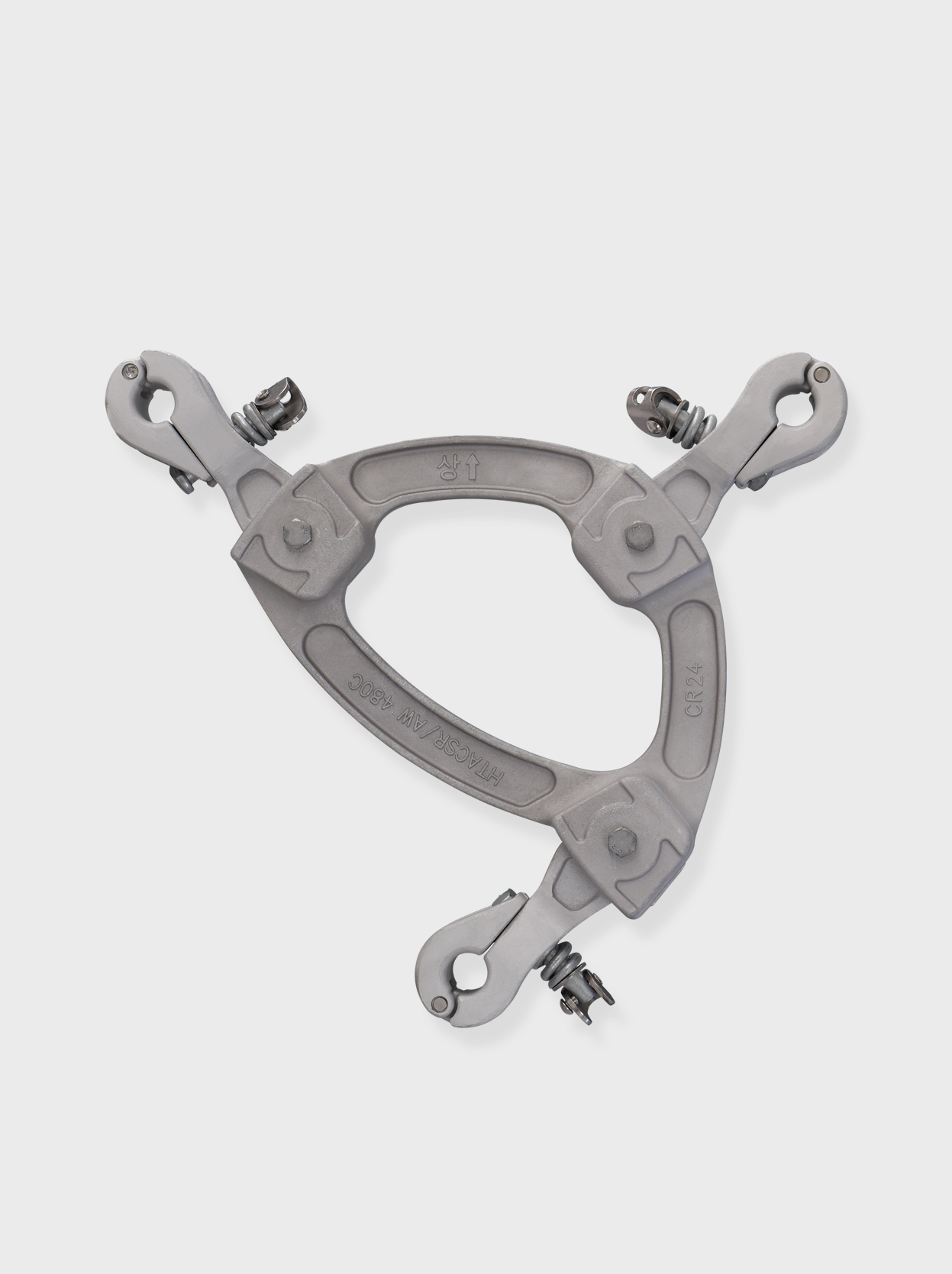

HVDC 스페이서댐퍼 3B (중선선용)
스페이서댐퍼
기능 및 용도
전력선의 서브스판 진동에 의한 철탑의 붕괴를 막기위한 장치 / 서브스판 진동은 풍속 10m/s이상에서 발생된다고 하나, 실제로는 스페이서댐퍼 설치로 진동진폭이 크게 감쇠됨
| 제품 항목 | 제품 |
|---|---|
| 345kV | ACSR480R 4B |
| 765kV | ACSR480C 6B |
| HVDC | HTACSR480C 3B |
| ACSR480C 6B |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 적용전선 | 클램프의 조임방식 |
클램프암 회전각도 |
|---|---|---|---|---|---|
| ES-5975-0052 : 345kV 스페이서 댐퍼 |
102072 | SD4BL-R480 | ACSR 480mm²(Rail) | Boltless 형 | ±20°이내 |
| ES-5975-0059 : 765kV 스페이서 댐퍼 |
102073 | SD4BL-C480 | ACSR 480mm²(Cardinal) | Boltless 형 | ±20°이내 |
| GS-5975-0210 : 500kV HVDC 3도체 스페이서 댐퍼 |
127136 | 중성선 (3도체) | HTACSR/AW 480mm²(Cardinal) | Boltless 형 | ±20°이내 |
| GS-5975-0209 : 500kV HVDC 6도체 스페이서 댐퍼 |
127127 | 전력선 (6도체) | ACSR/AW 480mm²(Cardinal) | Boltless 형 | ±20°이내 |
