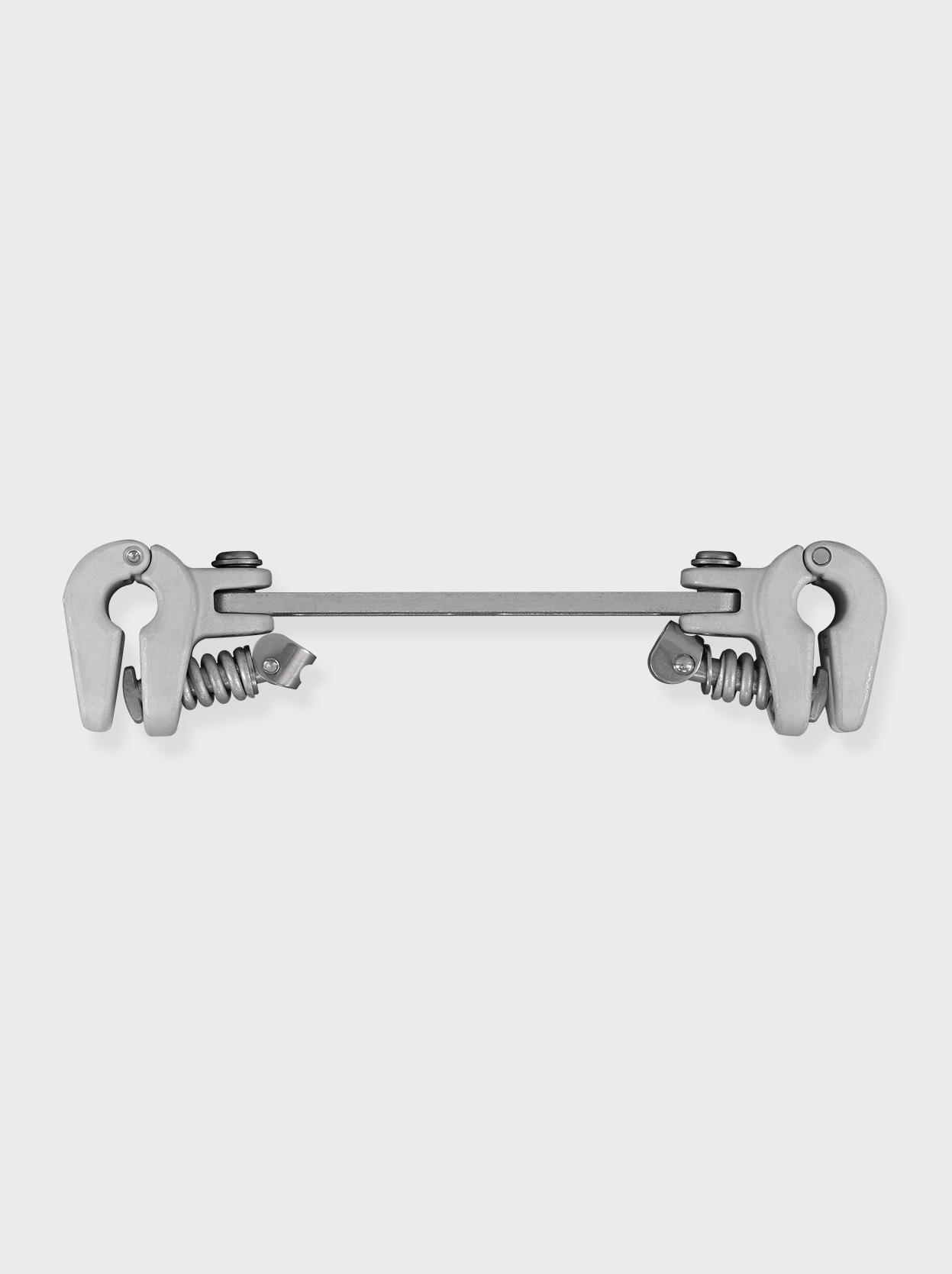

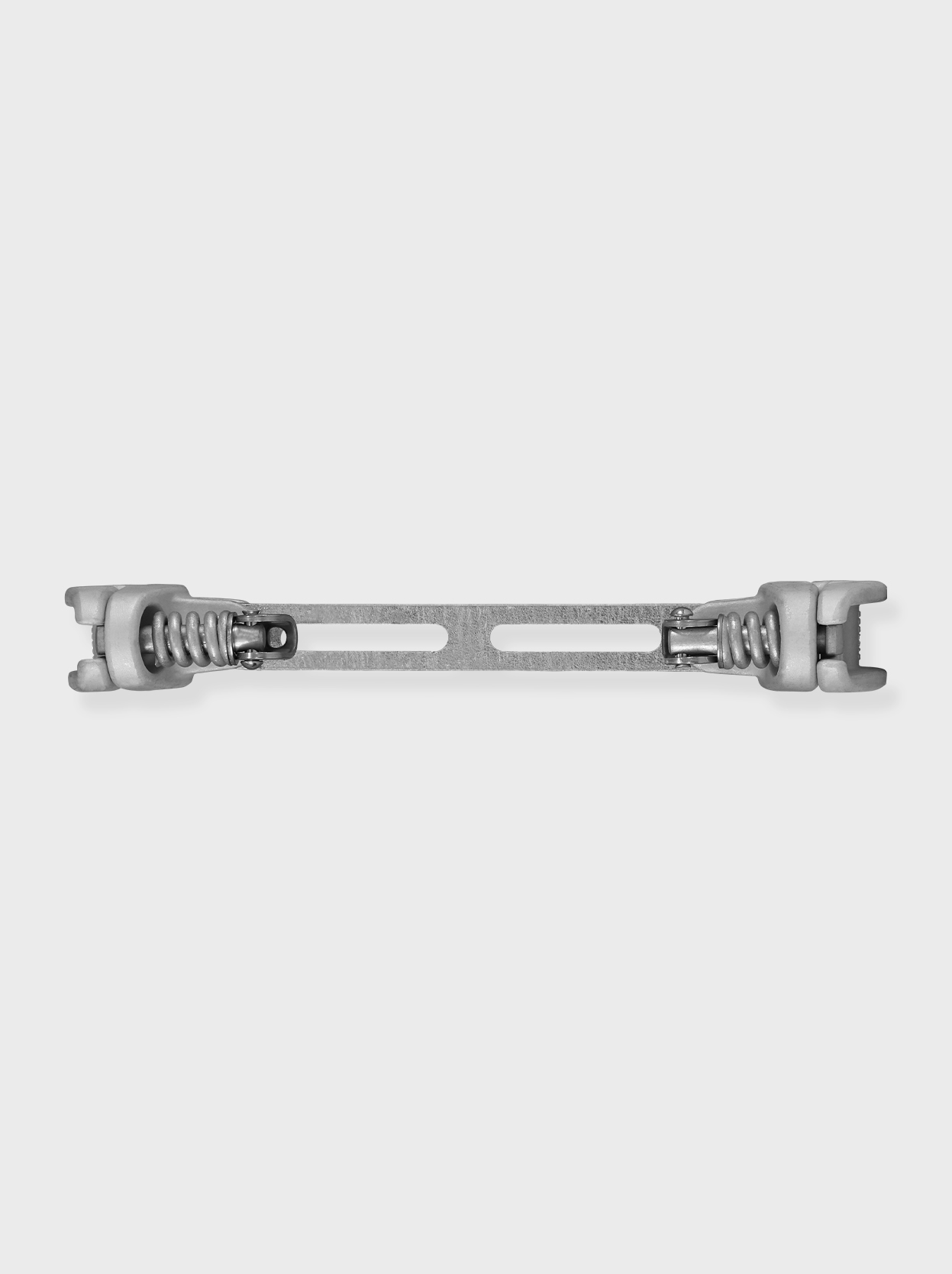

볼트레스형 2도체스페이서 (Bar type)
볼트레스형 2도체스페이서 (Bar type)

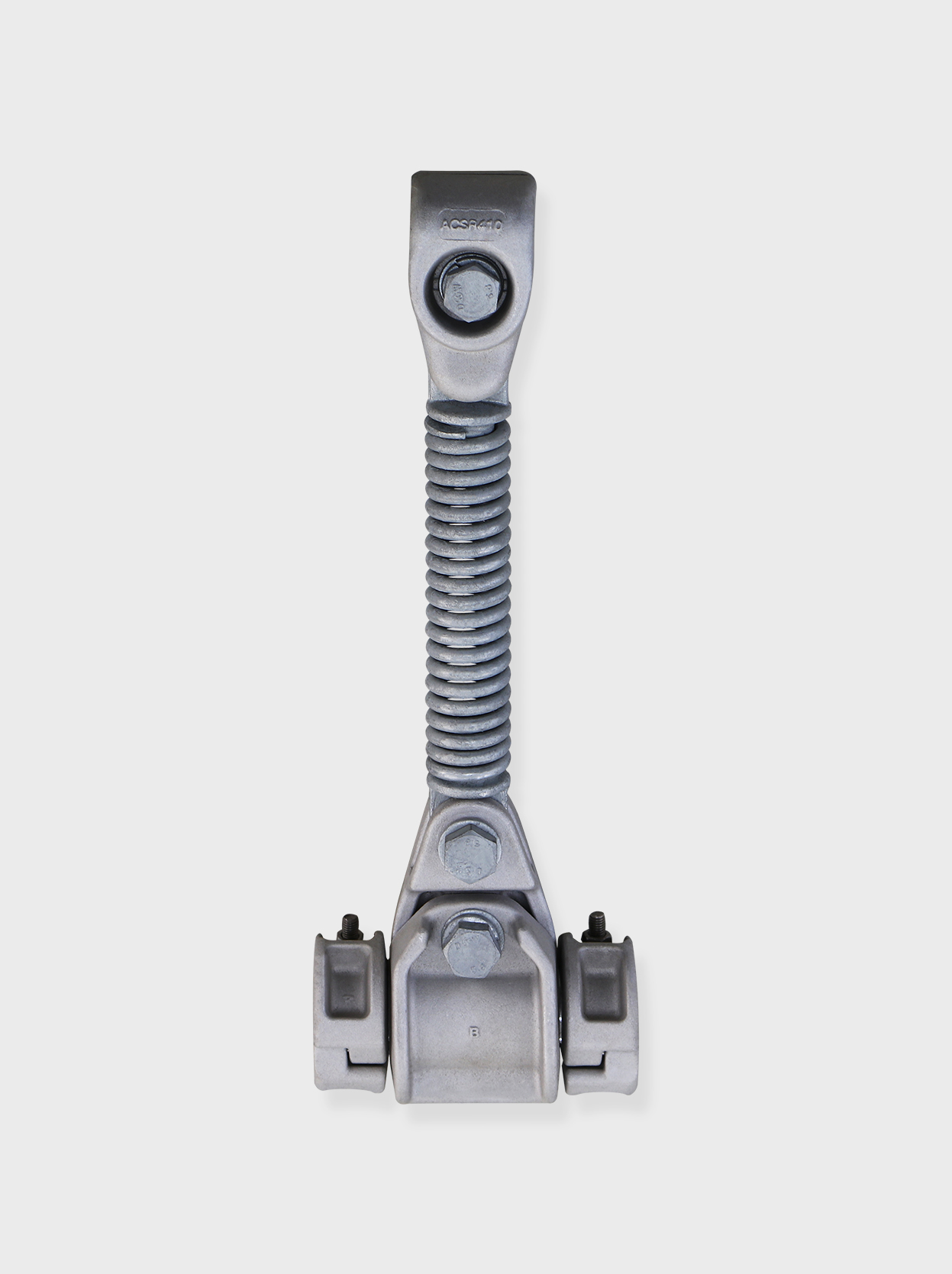

회전스페이서 (착설방지용)
스페이서
기능 및 용도
철탑에 가선되어 있는 전선간의 혼촉을 방지하기 위한 금구
| 제품 항목 | 제품 |
|---|---|
| 154kV | 볼트레스형 2도체 스페이서(Bar type) |
| 회전스페이서 | |
| 스프링타입 스페이서 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 종류(기호) | 적용전선 | 회전각도 | 선조장악력 | 비고 |
|---|---|---|---|---|---|---|
| GS-5975-0224 : 볼트레스형 2도체 스페이서 |
127949 | S2BL-330 | ACSR (H)TACSR (H)STACIR |
좌우 30°이상 | 600kg | 154kV 용 |
| 127950 | S2BL-410 | 좌우 30°이상 | 600kg | |||
| 127951 | S2BL-480R | 좌우 30°이상 | 600kg | 345kV 용 | ||
| 한전표준구매규격 | 품목번호 | 적용전선 | 도체 | 도체간격 | 비고 | |
| GS-5975-0202 : 스페이서,회전식,복도체,330MM2,154KV |
127047 | ACSR 330mm² | 복도체(2B) | 400mm | ||
| 127048 | ACSR 410mm² | |||||
| 한전표준구매규격 | 품목번호 | 적용전선 | 회전각도 | 선조 장악력 | 체부 Tarque | |
| ES-5975-0018 : 스페이서 |
102051 | ACSR 330mm² | 좌우 30°이상 | 7.84kN (900kg) | 8.82kN-cm (900kg-cm) | |
| 102052 | ACSR 410mm² | 좌우 30°이상 | 7.84kN (900kg) | 8.82kN-cm (900kg-cm) | ||
