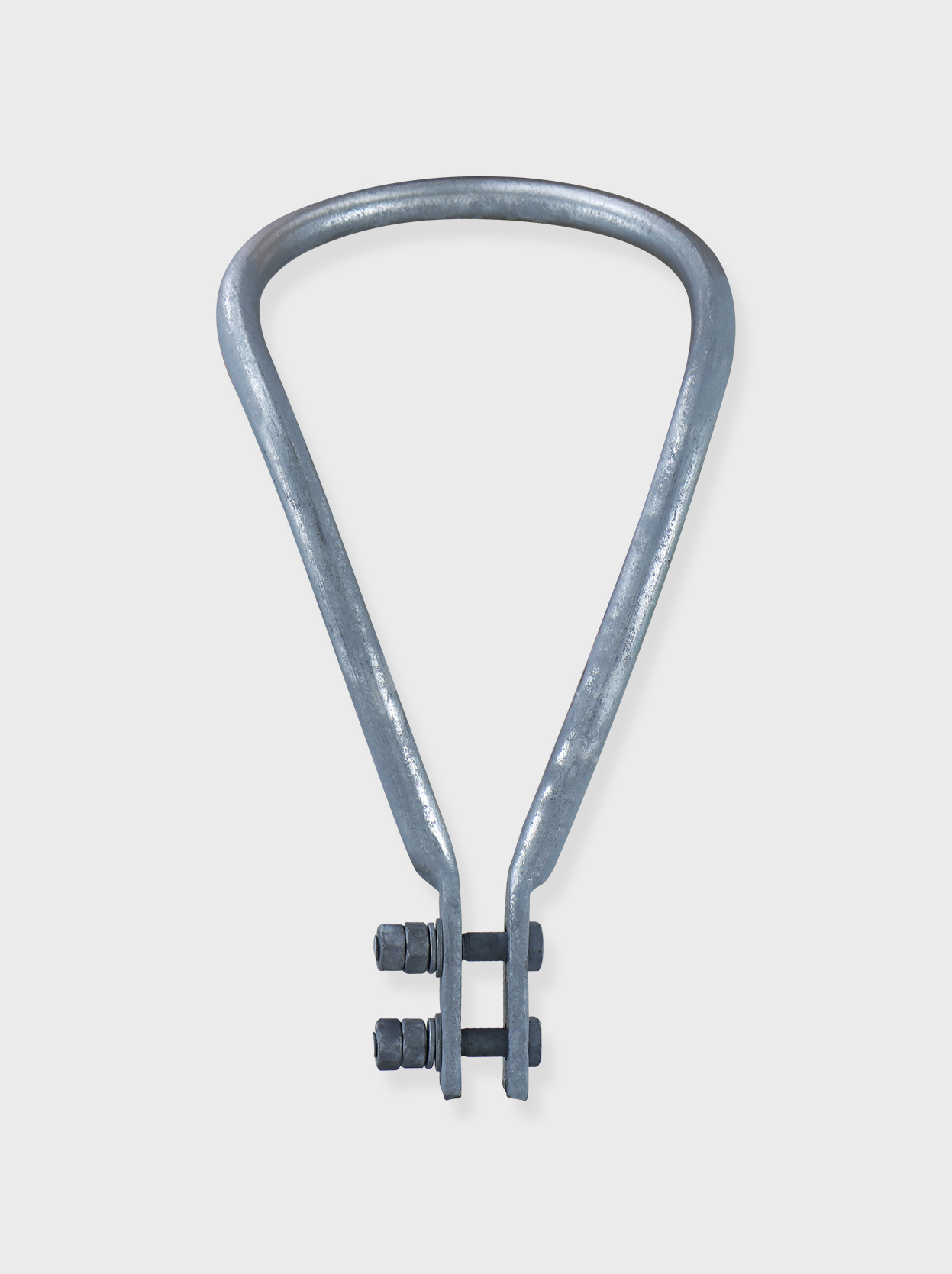

1련현수 단도체 피뢰기설치장치 전선측 아킹혼(기설)

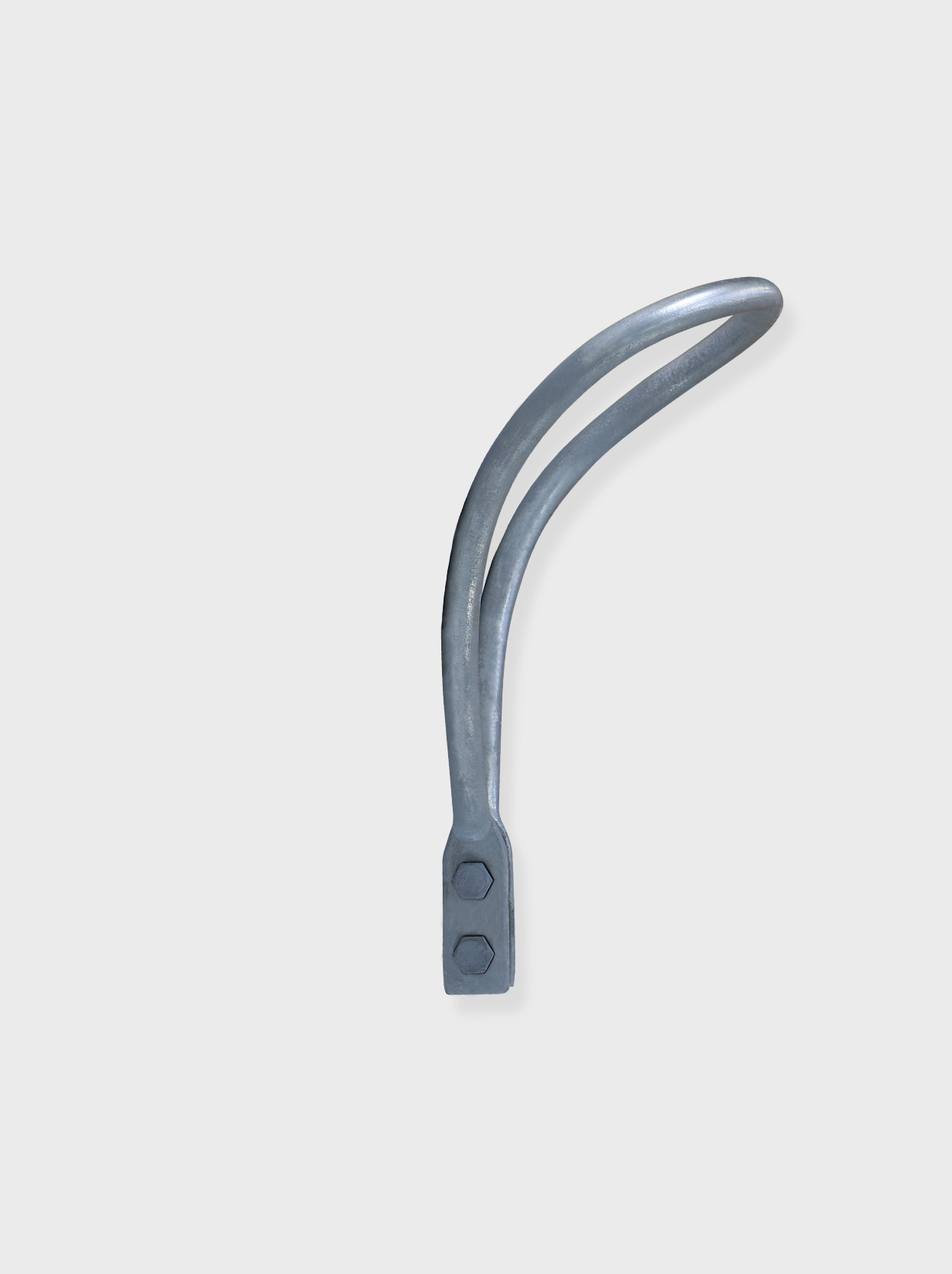

1련현수 단도체 피뢰기설치장치 전선측 아킹혼(기설)

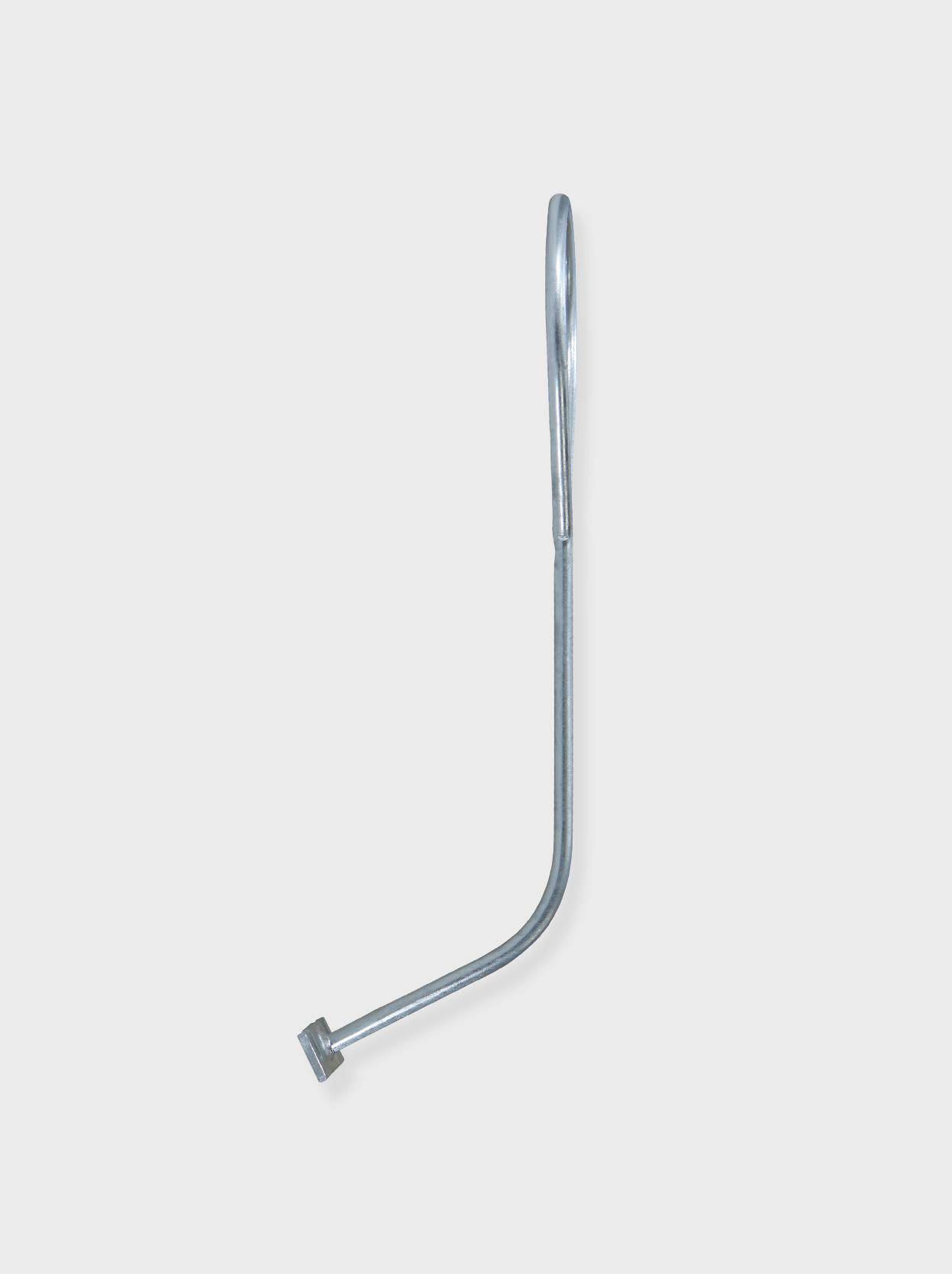

1련현수 단도체 피뢰기설치장치 철탑측 아킹혼(기설)

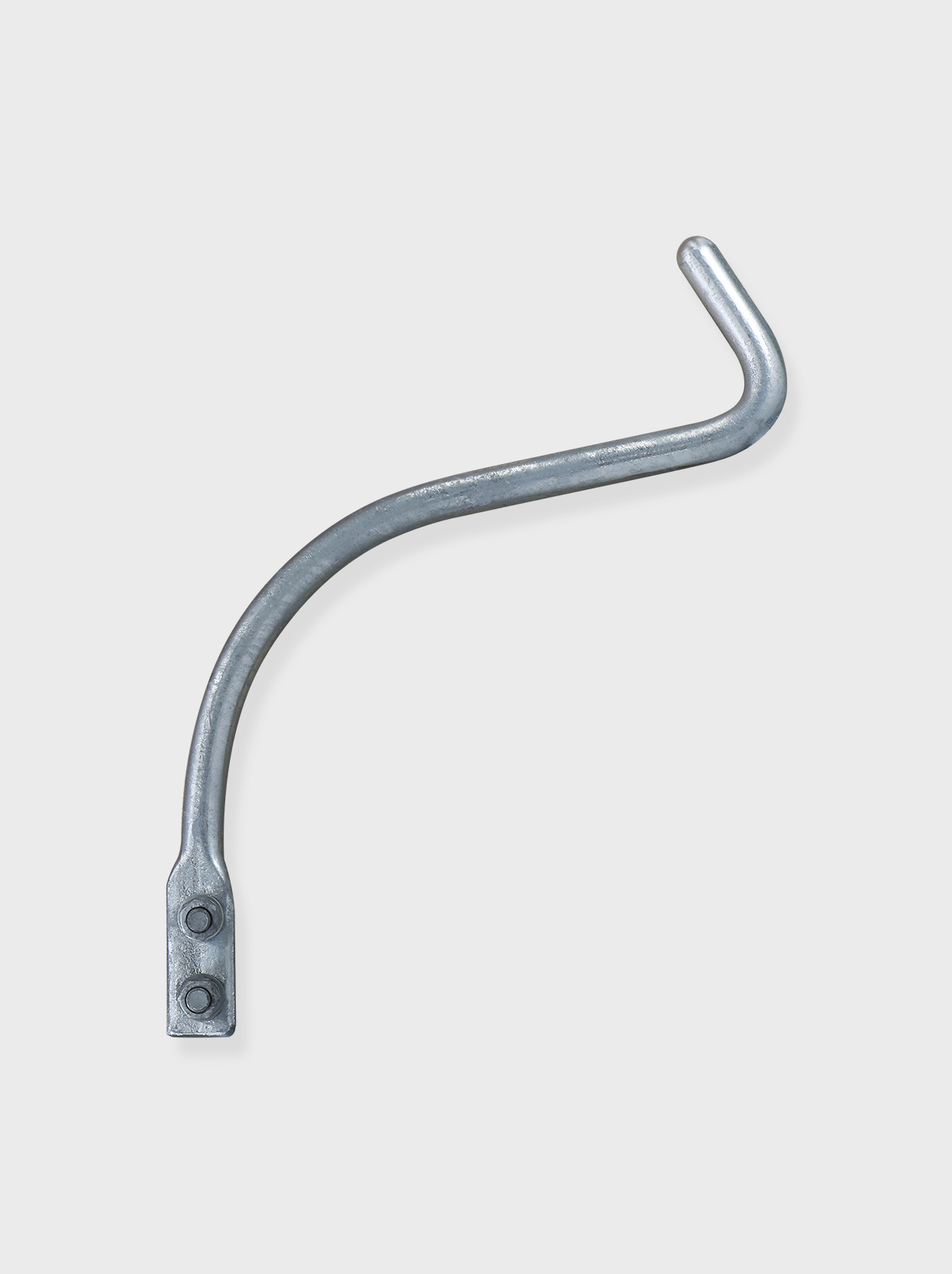

1련현수 단도체 피뢰기설치장치 철탑측 아킹혼(기설)

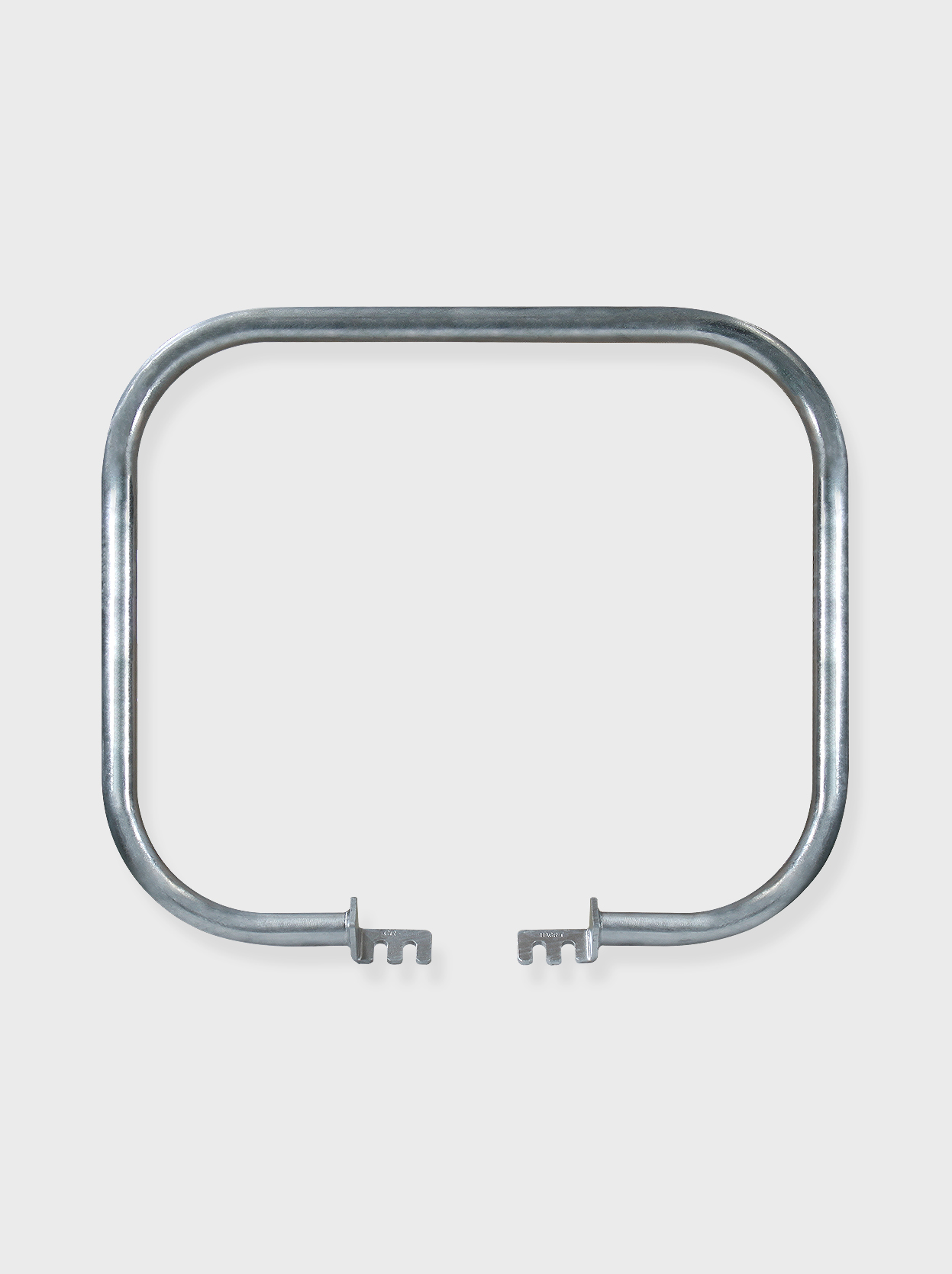

2련내장 60톤 아킹링

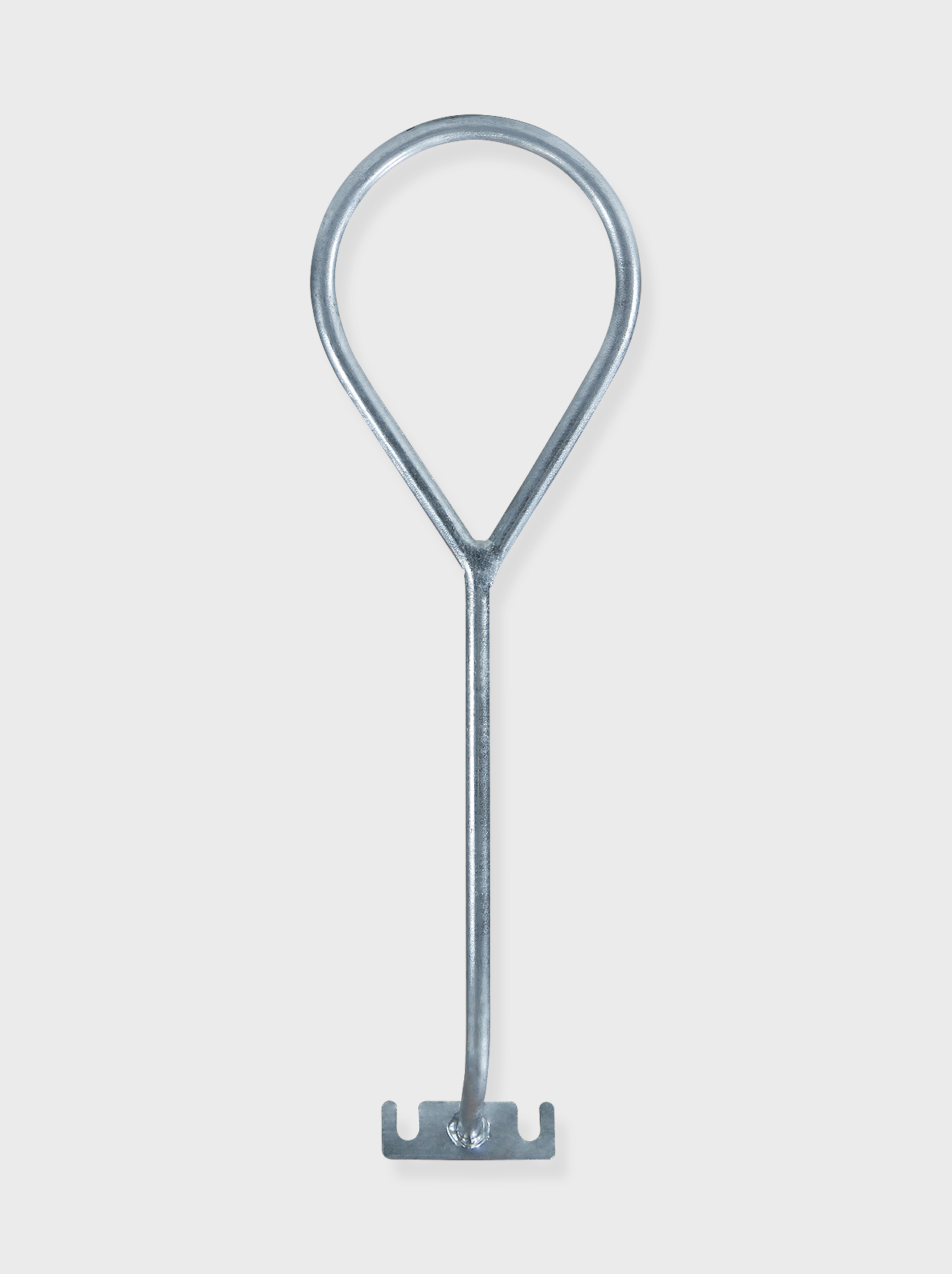

2련내장 60톤 아킹혼

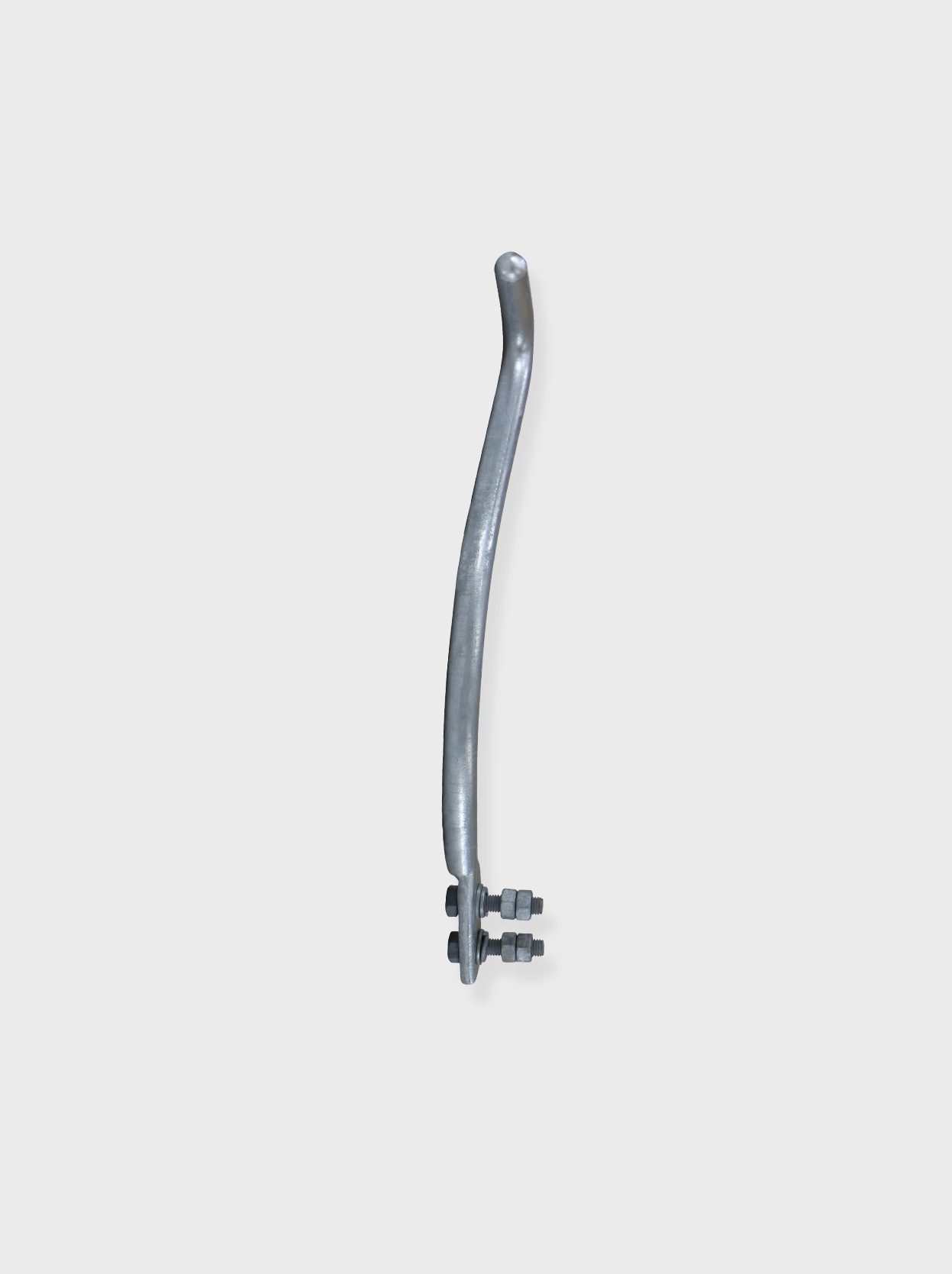

2련내장 60톤 아킹혼
아킹혼
기능 및 용도
전력선에 낙뢰나 이상전압 발생시 애자련을 대신하여 섬락을 발생하는 장치
| 제품 항목 | 제품 |
|---|---|
| 154kV | 1련현수 단도체 철탑측 |
| 1련현수 단도체 전선측 | |
| 1련현수 복도체 철탑측 | |
| 1련현수 복도체 전선측 | |
| 1련내장 단도체 철탑측 | |
| 1련내장 단도체 전선측 | |
| 2련현수 단도체 철탑측 | |
| 2련현수 단도체 전선측 | |
| 2련현수 복도체 철탑측 | |
| 2련현수 복도체 전선측 | |
| 2련내장 단도체 철탑측 | |
| 2련내장 단도체 전선측 | |
| 2련내장 복도체 철탑측 | |
| 2련내장 복도체 전선측 | |
| 345kV | 애자장치 세트에 포함 납품 |
| 765kV | 애자장치 세트에 포함 납품 |
| HVDC | 애자장치 세트에 포함 납품 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 제품표시 | 적용 애자수 및 규격 | 치수 | 비고 | ||
|---|---|---|---|---|---|---|---|
| X | Y | ||||||
| ES-5999-0011 : 154kV 송전선로 아킹혼 금구 |
102312 | AH-C1TS9 | 보통 및 내무애자 9 | 380 | 179 | 1련 내장용 | 기설 선로용 |
| 102372 | AH-C2TD9 | 2련내장 복도체용 | |||||
| 102313 | AH-C1TS10 | 보통 및 내무애자 10 (SR25NM, SR36NM) |
380 | 305 | 1련 내장용 | 청정지역 및 A 지역용 (기설 선로용) |
|
| 102373 | AH-C2TD10 | 2련내장 복도체용 | |||||
| 102314 | AH-C1TS11 | 보통 및 내무애자 11 (SR25N, SR25F, SR36N) |
380 | 431 | 1련 내장용 | A 지역용 (일반, 오손형) |
|
| 102374 | AH-C2TD11 | 2련내장 복도체용 | |||||
| 102315 | AH-C1TS12 | 보통 및 내무애자 12 (SR36F) |
400 | 517 | 1련 내장용 | B 지역용 (오손형) |
|
| 102375 | AH-C2TD12 | 2련내장 복도체용 | |||||
| 102316 | AH-C1TS13 | 보통 및 내무애자 13 | 400 | 663 | 1련 내장용 | C 지역용 | |
| 102376 | AH-C2TD13 | 2련내장 복도체용 | |||||
| 102317 | AH-C1TS14 | 보통 및 내무애자 14 | 400 | 809 | 1련 내장용 | D 지역용 | |
| 102377 | AH-C2TD14 | 2련내장 복도체용 | |||||
| 102318 | AH-P1TS9 | 보통 및 내무애자 9 | 430 | 145 | 1련 내장용 | 기설 선로용 | |
| 102378 | AH-P2TD9 | 2련내장 복도체용 | |||||
| 102319 | AH-P1TS10 | 보통 및 내무애자 10 (SR25NM, SR36NM) |
430 | 165 | 1련 내장용 | 청정지역 및 A 지역용 (기설 선로용) |
|
| 102379 | AH-P2TD10 | 2련내장 복도체용 | |||||
| 102320 | AH-P1TS11 | 보통 및 내무애자 11 (SR25N, SR25F, SR36N) |
430 | 185 | 1련 내장용 | A 지역용 (일반, 오손형) |
|
| 102380 | AH-P2TD11 | 2련내장 복도체용 | |||||
| 102321 | AH-P1TS12 | 보통 및 내무애자 12 (SR36F) |
450 | 245 | 1련 내장용 | B 지역용 (오손형) |
|
| 102381 | AH-P2TD12 | 2련내장 복도체용 | |||||
| 102322 | AH-P1TS13 | 보통 및 내무애자 13 | 450 | 245 | 1련 내장용 | C 지역용 | |
| 102382 | AH-P2TD13 | 2련내장 복도체용 | |||||
| 102323 | AH-P1TS14 | 보통 및 내무애자 14 | 450 | 245 | 1련 내장용 | D 지역용 | |
| 102383 | AH-P2TD14 | 2련내장 복도체용 | |||||
| 102306 | AH-P1SS9 | 보통 및 내무애자 9 | 430 | 145 | 기설 선로용 | ||
| 102307 | AH-P1SS10 | 보통 및 내무애자 10 (SR25NM) |
430 | 165 | 청정지역 및 A 지역용 (기설 선로용) |
||
| 102308 | AH-P1SS11 | 보통 및 내무애자 11 (SR25N, SR25F) |
430 | 185 | A 지역용 (일반, 오손형) |
||
| 102309 | AH-P1SS12 | 보통 및 내무애자 12 | 450 | 245 | B 지역용 | ||
| 102310 | AH-P1SS13 | 보통 및 내무애자 13 | 450 | 245 | C 지역용 | ||
| 102311 | AH-P1SS14 | 보통 및 내무애자 14 | 450 | 245 | D 지역용 | ||
| 102324 | AH-C2SS9 | 보통 및 내무애자 9 | 365 | 234 | 기설 선로용 | ||
| 102324 | AH-C2SS10 | 보통 및 내무애자 10 (SR25NM) |
365 | 365 | 청정지역 및 A 지역용 (기설 선로용) |
||
| 102326 | AH-C2SS11 | 보통 및 내무애자 11 (SR25N, SR25F) |
365 | 486 | A 지역용 (일반, 오손형) |
||
| 102327 | AH-C2SS12 | 보통 및 내무애자 12 | 385 | 572 | B 지역용 | ||
| 102328 | AH-C2SS13 | 보통 및 내무애자 13 | 385 | 718 | C 지역용 | ||
| 102329 | AH-C2SS14 | 보통 및 내무애자 14 | 385 | 864 | D 지역용 | ||
| 102330 | AH-P2SS9 | 보통 및 내무애자 9 | 450 | 225 | 기설 선로용 | ||
| 102331 | AH-P2SS10 | 보통 및 내무애자 10 (SR25NM) |
450 | 245 | 청정지역 및 A 지역용 (기설 선로용) |
||
| 102332 | AH-P2SS11 | 보통 및 내무애자 11 (SR25N, SR25F) |
450 | 265 | A 지역용 (일반, 오손형) |
||
| 102333 | AH-P2SS12 | 보통 및 내무애자 12 | 470 | 325 | B 지역용 | ||
| 102334 | AH-P2SS13 | 보통 및 내무애자 13 | 470 | 325 | C 지역용 | ||
| 102335 | AH-P2SS14 | 보통 및 내무애자 14 | 470 | 325 | D 지역용 | ||
| 102300 | AH-C1SS9 | 보통 및 내무애자 9 | 380 | 179 | 1련현수 단도체용 | 기설 선로용 | |
| 102348 | AH-C1SD9 | 1련현수 복도체용 | |||||
| 102301 | AH-C1SS10 | 보통 및 내무애자 10 (SR25NM) |
380 | 305 | 1련현수 단도체용 | 청정지역 및 A 지역용 (기설 선로용) |
|
| 102349 | AH-C1SD10 | 1련현수 복도체용 | |||||
| 102302 | AH-C1SS11 | 보통 및 내무애자 11 (SR25N, SR25F) |
380 | 431 | 1련현수 단도체용 | A 지역용 (일반, 오손형) |
|
| 102350 | AH-C1SD11 | 1련현수 복도체용 | |||||
| 102303 | AH-C1SS12 | 보통 및 내무애자 12 | 400 | 517 | 1련현수 단도체용 | B 지역용 (오손형) |
|
| 102351 | AH-C1SD12 | 1련현수 복도체용 | |||||
| 102304 | AH-C1SS13 | 보통 및 내무애자 13 | 400 | 663 | 1련현수 단도체용 | C 지역용 | |
| 102352 | AH-C1SD13 | 1련현수 복도체용 | |||||
| 102305 | AH-C1SS14 | 보통 및 내무애자 14 | 400 | 809 | 1련현수 단도체용 | D 지역용 | |
| 102353 | AH-C1SD14 | 1련현수 복도체용 | |||||
| 102336 | AH-C2TS9 | 보통 및 내무애자 9 | 400 | 199 | 2련내장 단도체용 | 기설 선로용 | |
| 102360 | AH-C2SD9 | 2련현수 복도체용 | |||||
| 102337 | AH-C2TS10 | 보통 및 내무애자 10 (SR25NM) |
400 | 325 | 2련내장 단도체용 | 청정지역 및 A 지역용 (기설 선로용) |
|
| 102361 | AH-C2SD10 | 2련현수 복도체용 | |||||
| 102338 | AH-C2TS11 | 보통 및 내무애자 11 (SR25N, SR25F) |
400 | 451 | 1련내장 단도체용 | A 지역용 (일반, 오손형) |
|
| 102362 | AH-C2SD11 | 2련현수 복도체용 | |||||
| 102339 | AH-C2TS12 | 보통 및 내무애자 12 | 420 | 537 | 2련내장 단도체용 | B 지역용 (오손형) |
|
| 102363 | AH-C2SD12 | 2련현수 복도체용 | |||||
| 102340 | AH-C2TS13 | 보통 및 내무애자 13 | 420 | 683 | 2련내장 단도체용 | C 지역용 | |
| 102364 | AH-C2SD13 | 2련현수 복도체용 | |||||
| 102341 | AH-C2TS14 | 보통 및 내무애자 14 | 420 | 829 | 2련내장 단도체용 | D 지역용 | |
| 102365 | AH-C1SD14 | 2련현수 복도체용 | |||||
| 102342 | AH-P2TS9 | 보통 및 내무애자 9 | 450 | 185 | 2련내장 단도체용 | 기설 선로용 | |
| 102366 | AH-P2SD9 | 2련현수 복도체용 | |||||
| 102343 | AH-P2TS10 | 보통 및 내무애자 10 (SR25NM) |
450 | 205 | 2련내장 단도체용 | 청정지역 및 A 지역용 (기설 선로용) |
|
| 102367 | AH-P2SD10 | 2련현수 복도체용 | |||||
| 102344 | AH-P2TS11 | 보통 및 내무애자 11 (SR25N, SR25F) |
450 | 225 | 2련내장 단도체용 | A 지역용 (일반, 오손형) |
|
| 102368 | AH-P2SD11 | 2련현수 복도체용 | |||||
| 102345 | AH-P2TS12 | 보통 및 내무애자 12 | 470 | 285 | 2련내장 단도체용 | B 지역용 (오손형) |
|
| 102369 | AH-P2SD12 | 2련현수 복도체용 | |||||
| 102346 | AH-P2TS13 | 보통 및 내무애자 13 | 470 | 285 | 2련내장 단도체용 | C 지역용 | |
| 102370 | AH-P2SD13 | 2련현수 복도체용 | |||||
| 102347 | AH-P2TS14 | 보통 및 내무애자 14 | 470 | 285 | 2련내장 단도체용 | D 지역용 | |
| 102371 | AH-P2SD14 | 2련현수 복도체용 | |||||
| 121536 | AH-P1SS(R)9 | 보통 및 내무애자 9 | 450 | 145 | 기설 선로용 | ||
| 121537 | AH-P1SS(R)10 | 보통 및 내무애자 10 (SR25NM) |
450 | 165 | 청정지역 및 A 지역용 (기설 선로용) |
||
| 121538 | AH-P1SS(R)11 | 보통 및 내무애자 11 (SR25N, SR25F) |
450 | 185 | A 지역용 (일반, 오손형) |
||
| 121539 | AH-P1SS(R)12 | 보통 및 내무애자 12 | 470 | 245 | B 지역용 | ||
| 121540 | AH-P1SS(R)13 | 보통 및 내무애자 13 | 470 | 245 | C 지역용 | ||
| 121541 | AH-P1SS(R)14 | 보통 및 내무애자 14 | 470 | 245 | D 지역용 | ||
