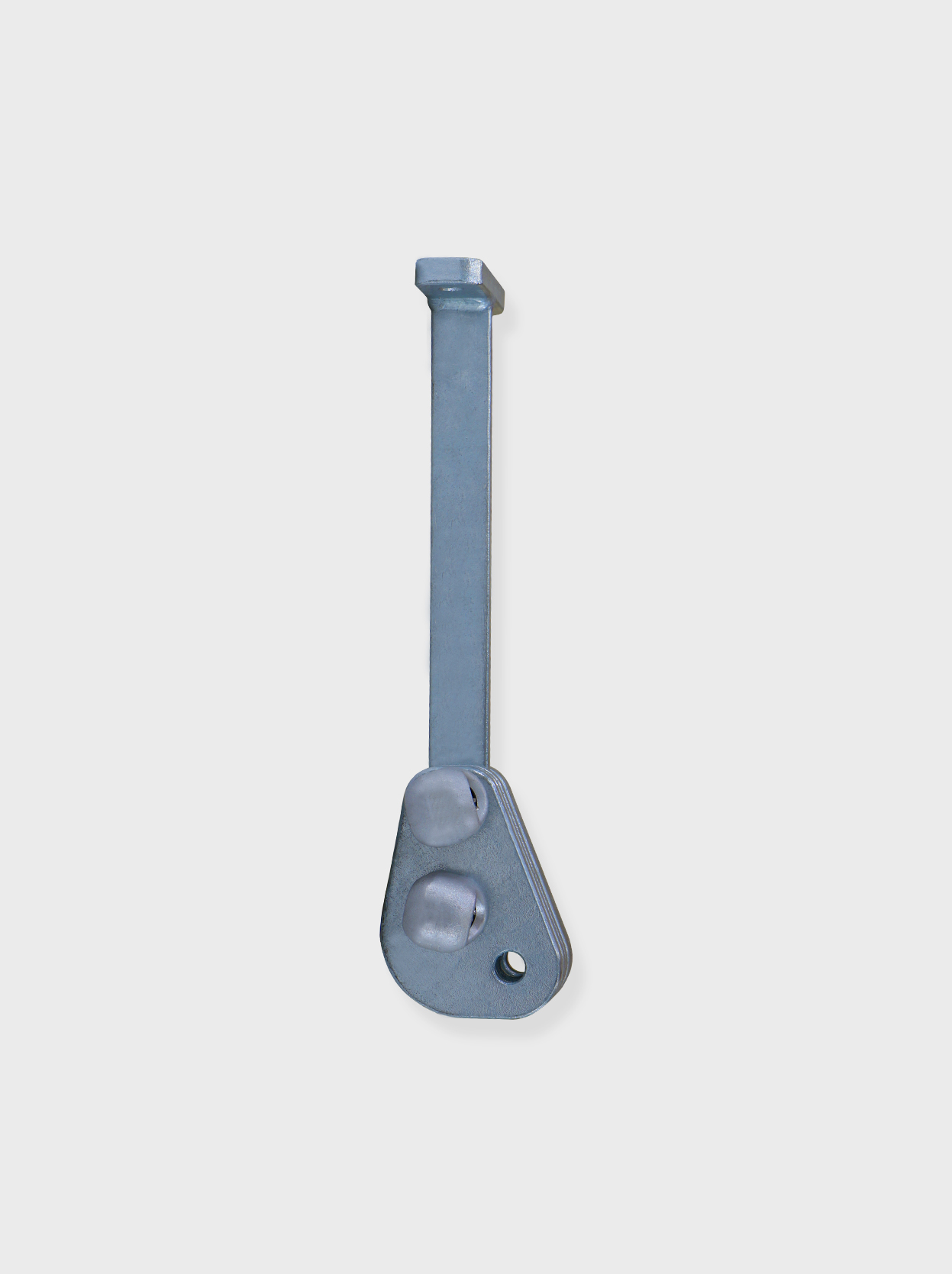

1련현수 단도체 피뢰기설치장치 전선측(기설)

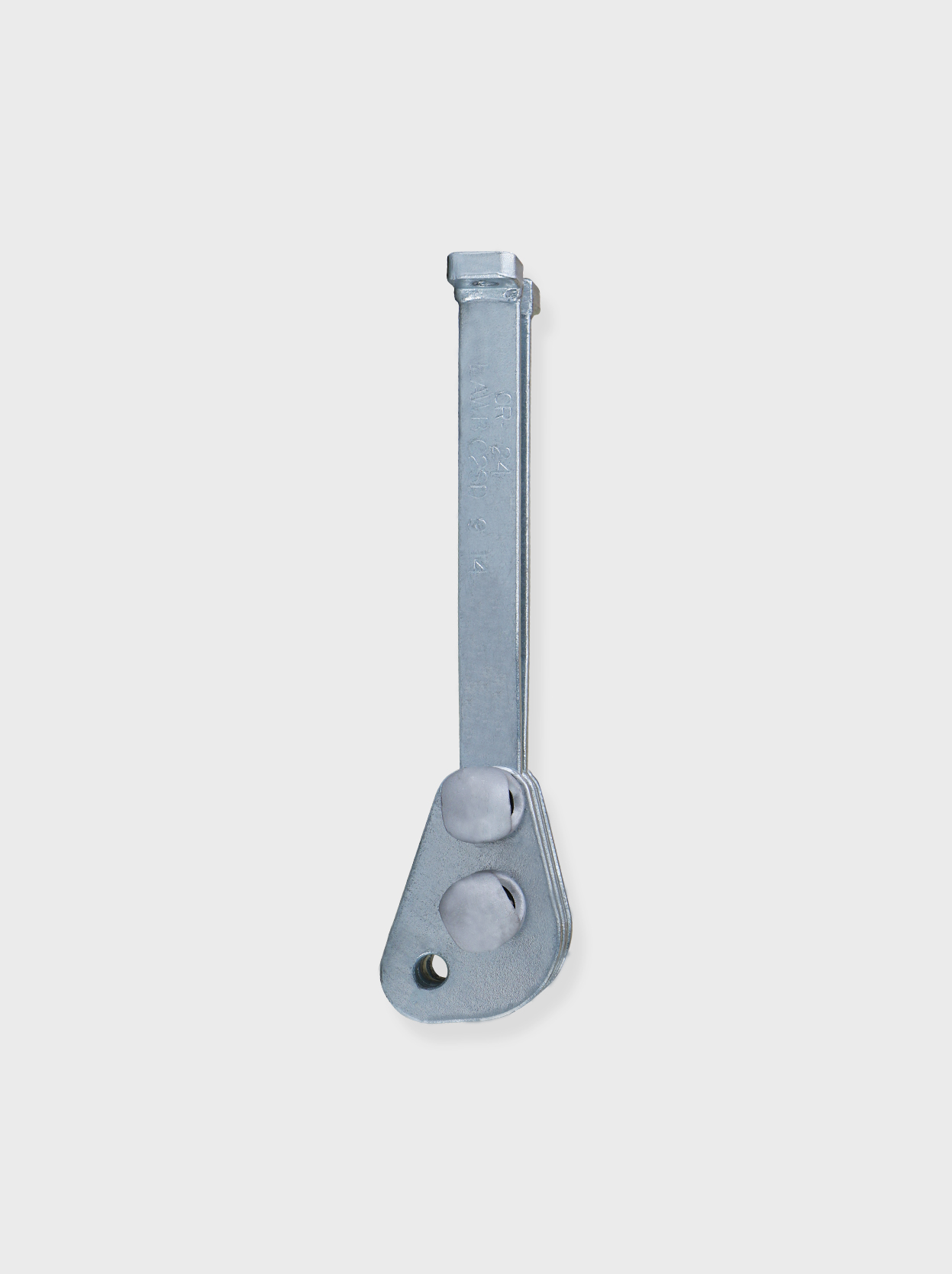

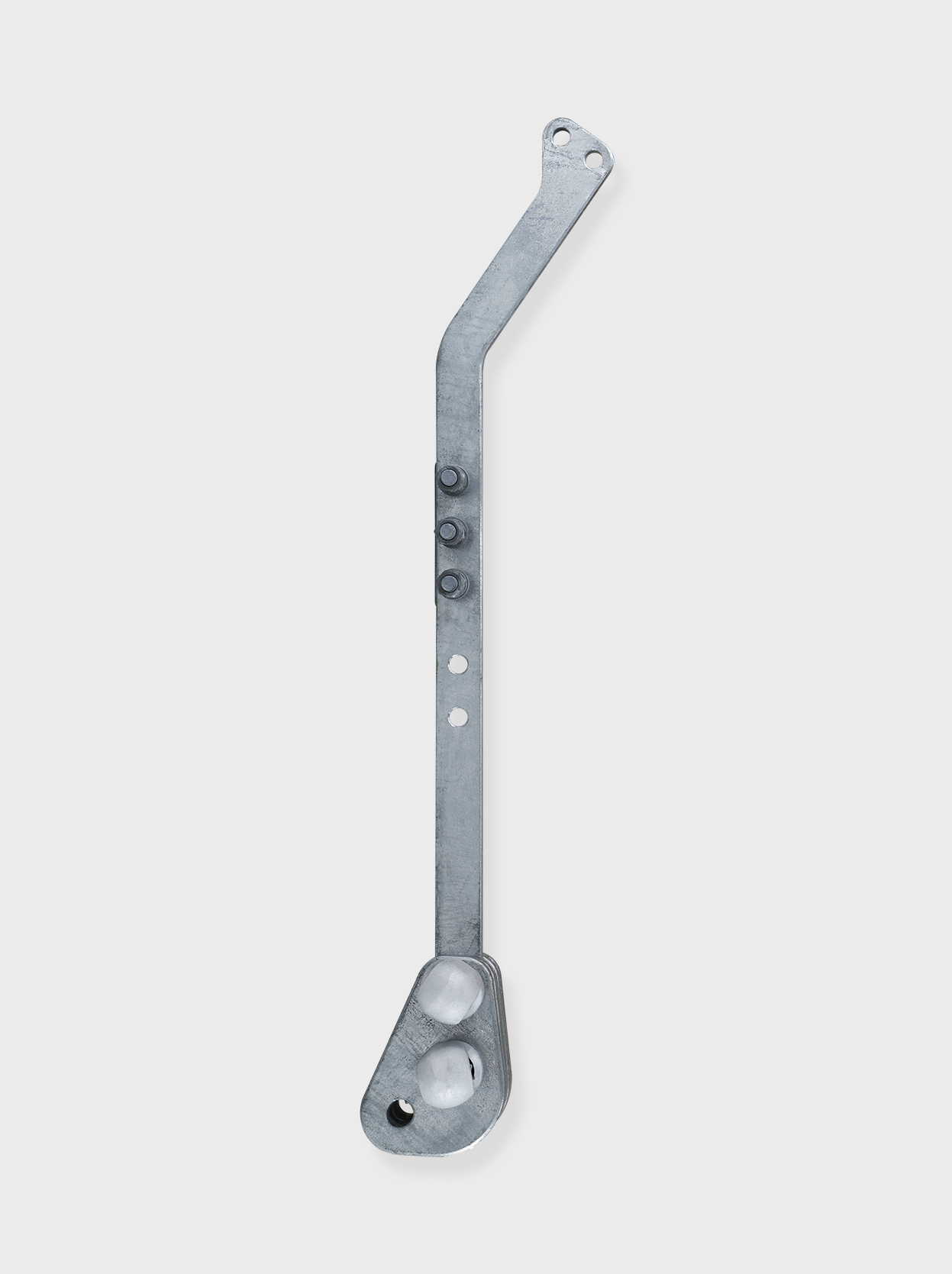

1련현수 단도체 피뢰기설치장치 철탑측(기설)

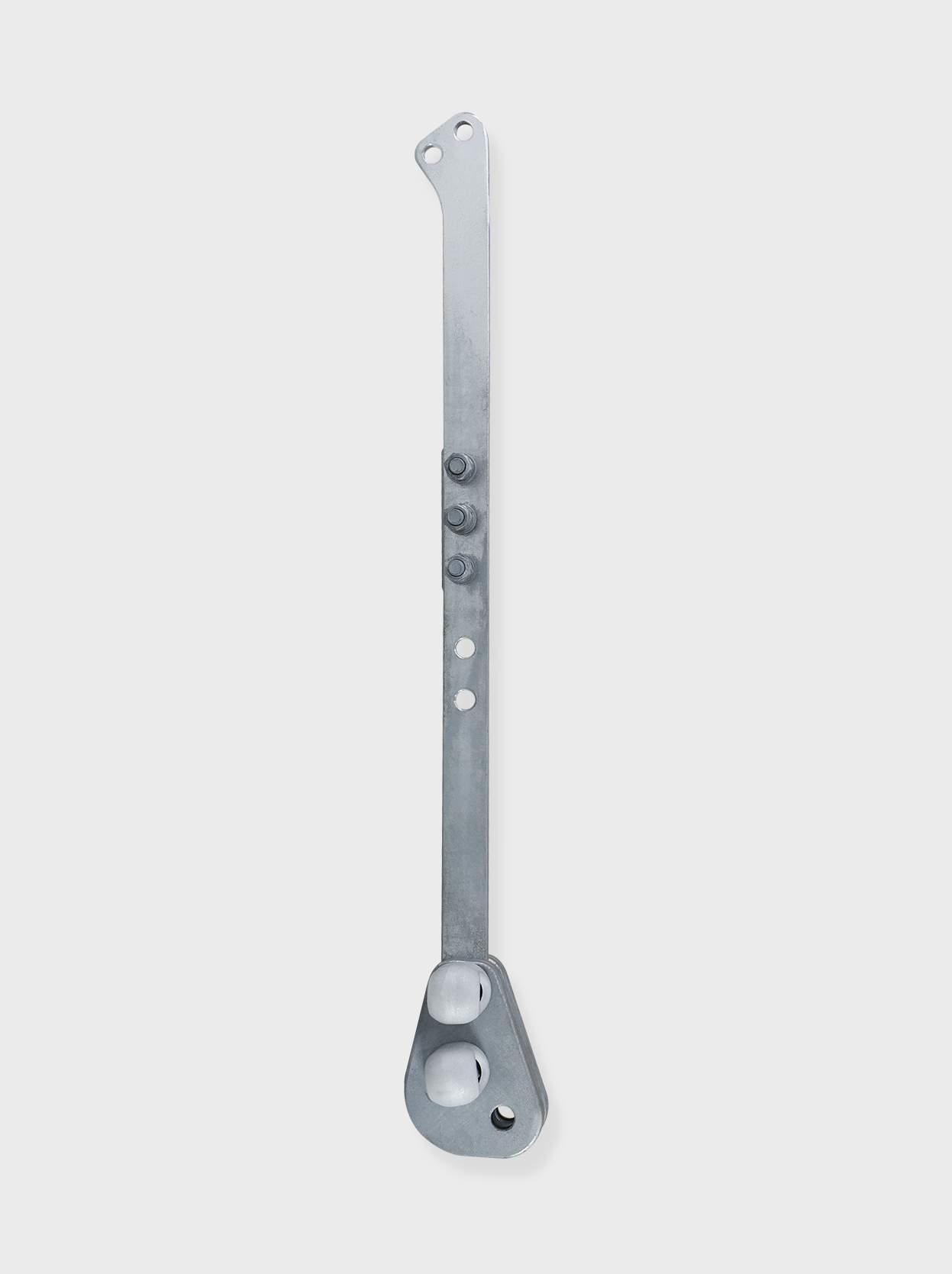

1련현수 2도체 피뢰기설치장치 전선측
1련현수 2도체 피뢰기설치장치 철탑측

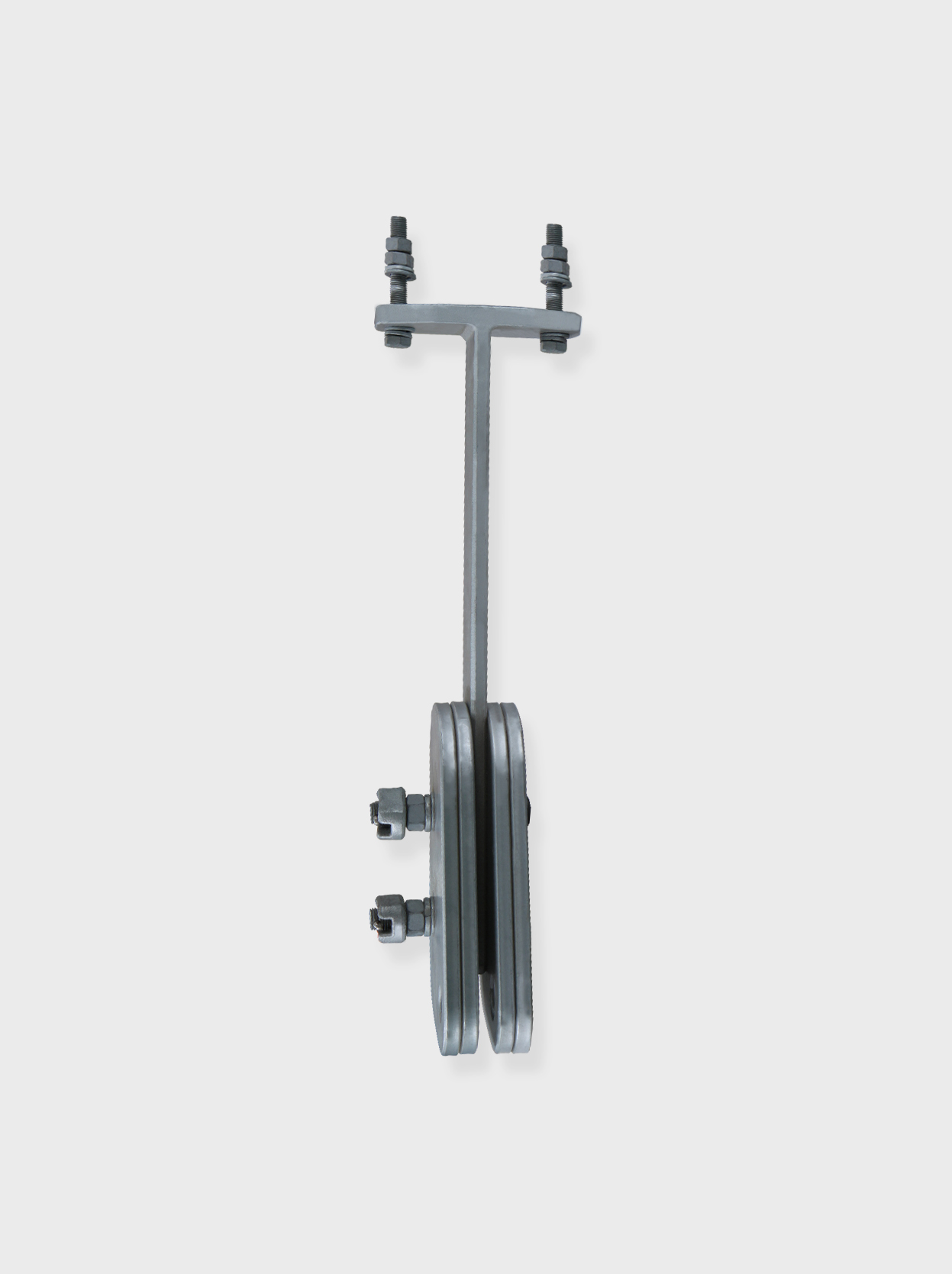

1련현수 2도체 평형추설치장치 전선측
1련현수 2도체 평형추설치장치 전선측

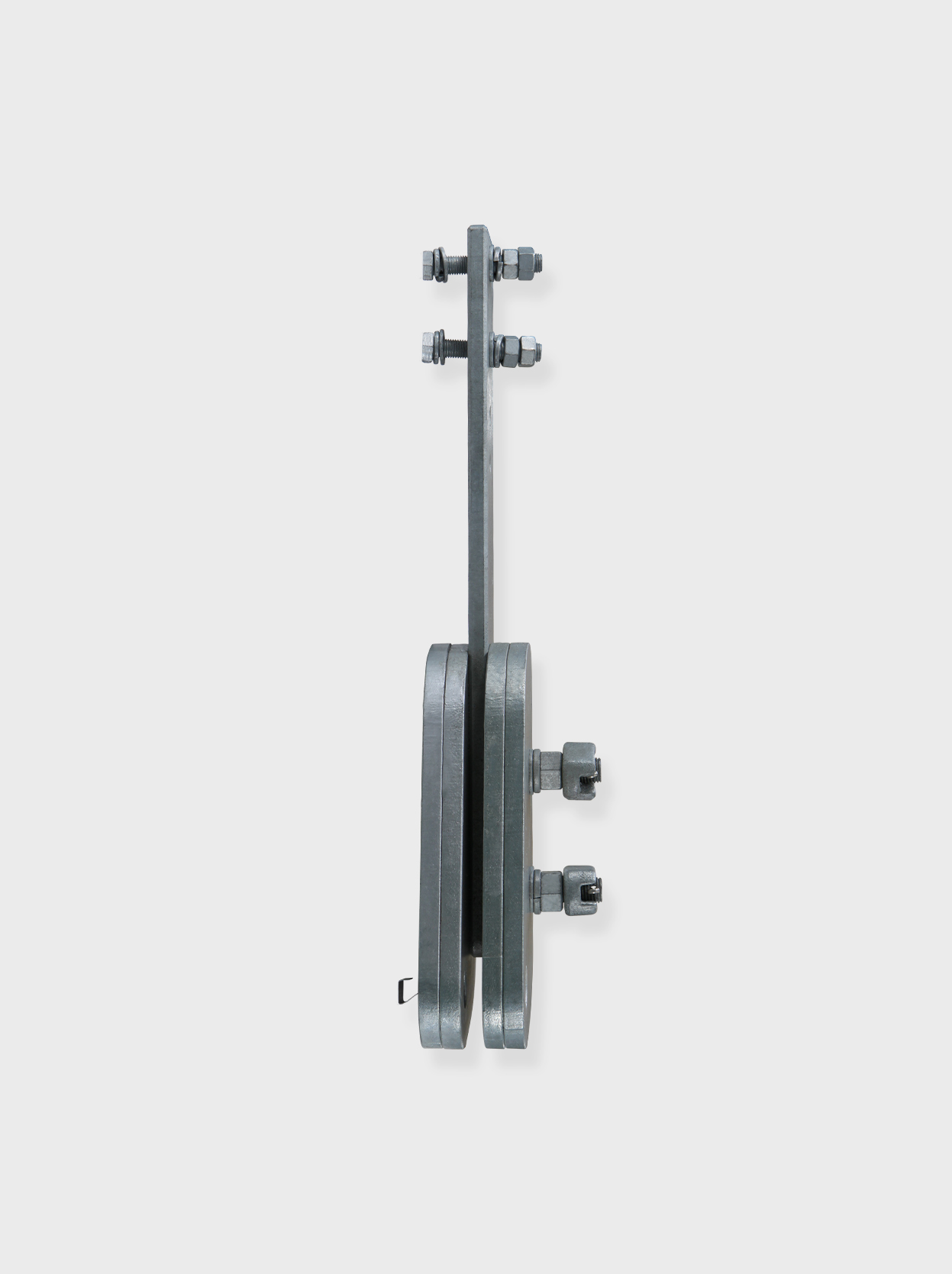

1련현수 2도체 평형추설치장치 철탑측

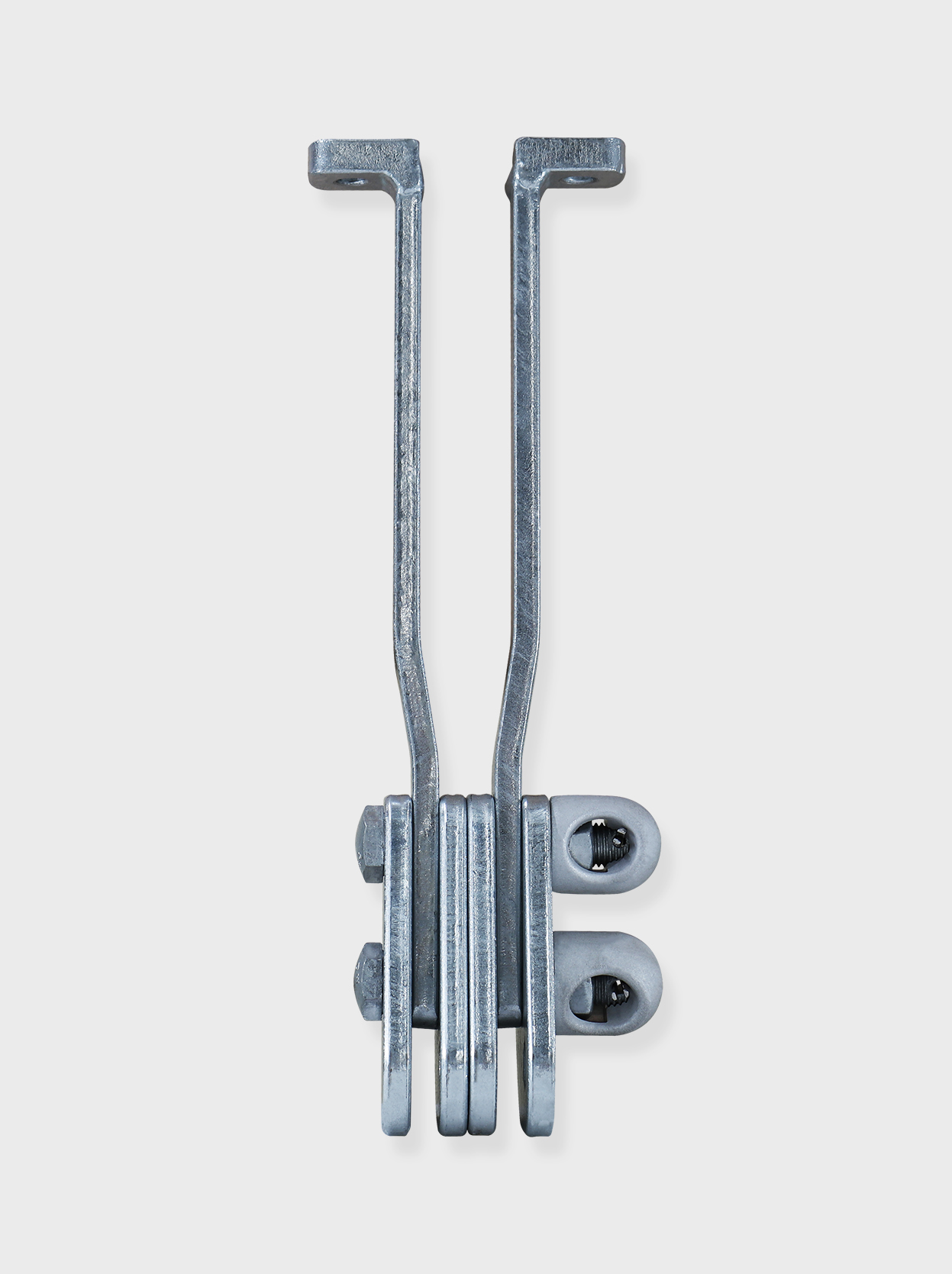

1련현수 2도체 평형추설치장치 철탑측
2련현수 복도체 평형추설치장치 전선측
2련현수 복도체 평형추설치장치 전선측
2련현수 복도체 평형추설치장치 철탑측

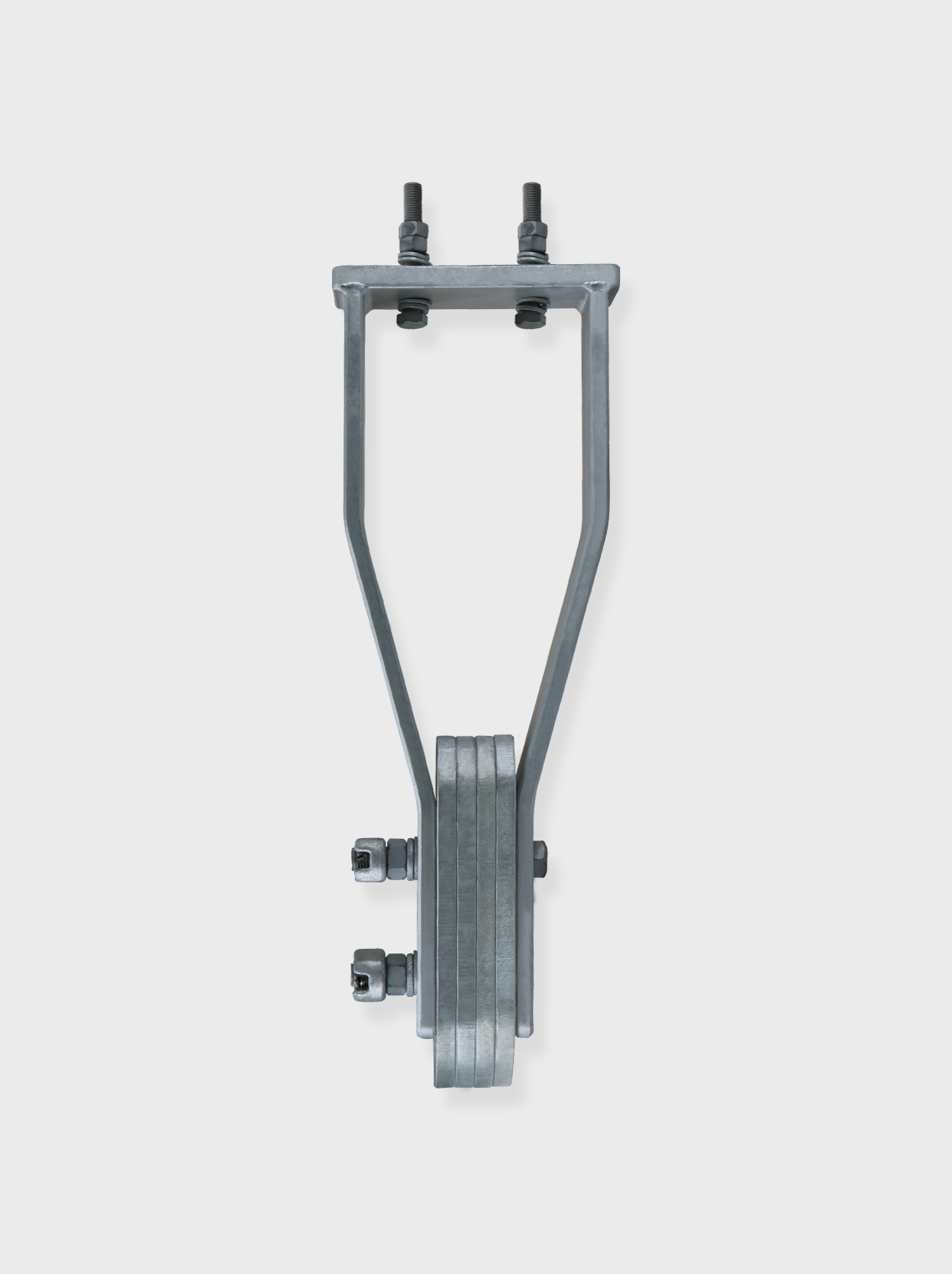

2련현수 복도체 평형추설치장치 철탑측
2련현수 4도체 피뢰기설치장치 전선측
2련현수 4도체 피뢰기설치장치 철탑측

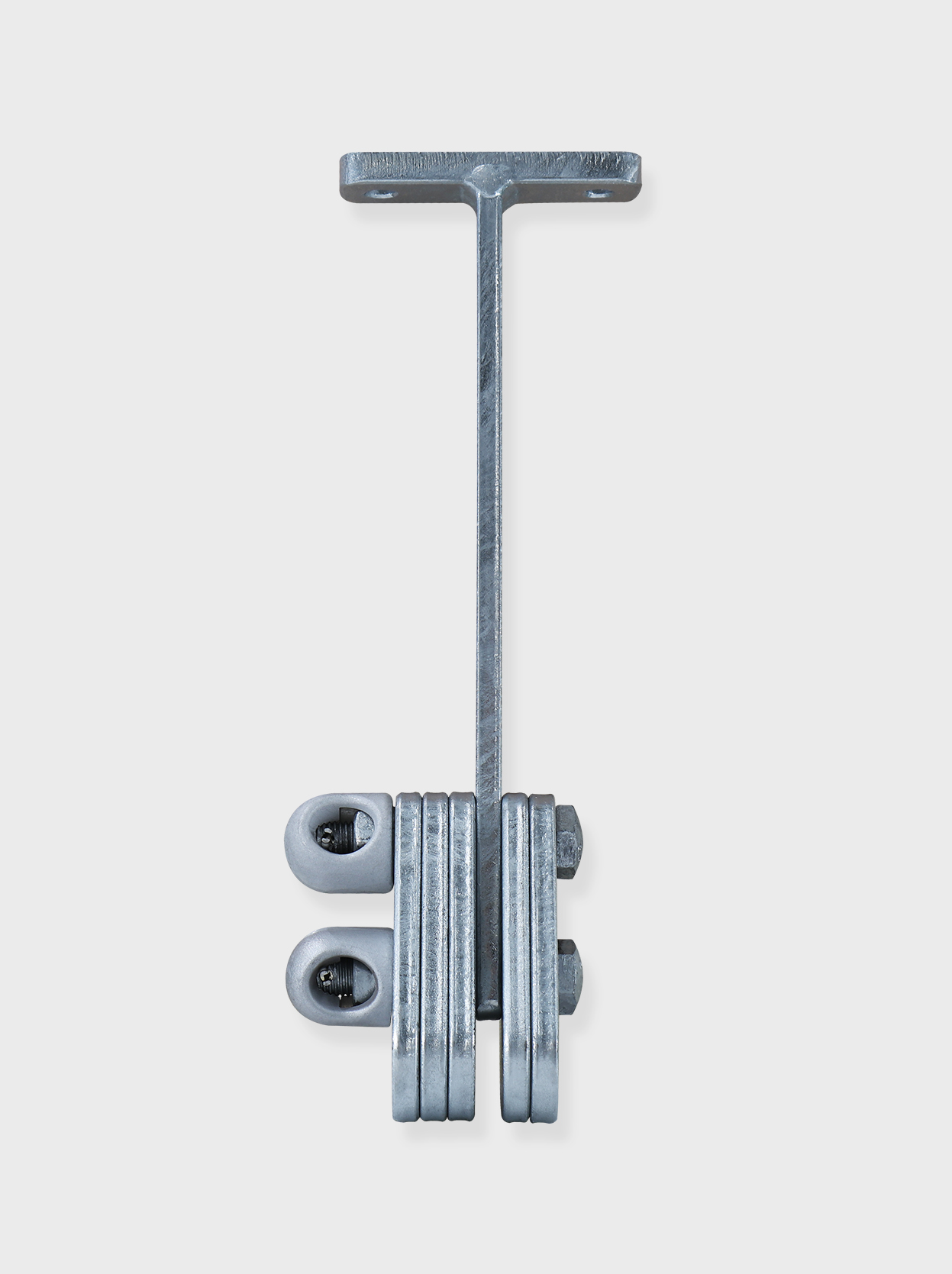

2련현수 4도체 평형추설치장치 전선측
2련현수 4도체 평형추설치장치 전선측
2련현수 4도체 평형추설치장치 철탑측
2련현수 4도체 평형추설치장치 철탑측
2련내장 2도체 피뢰기설치장치 전선측
2련내장 2도체 피뢰기설치장치 철탑측

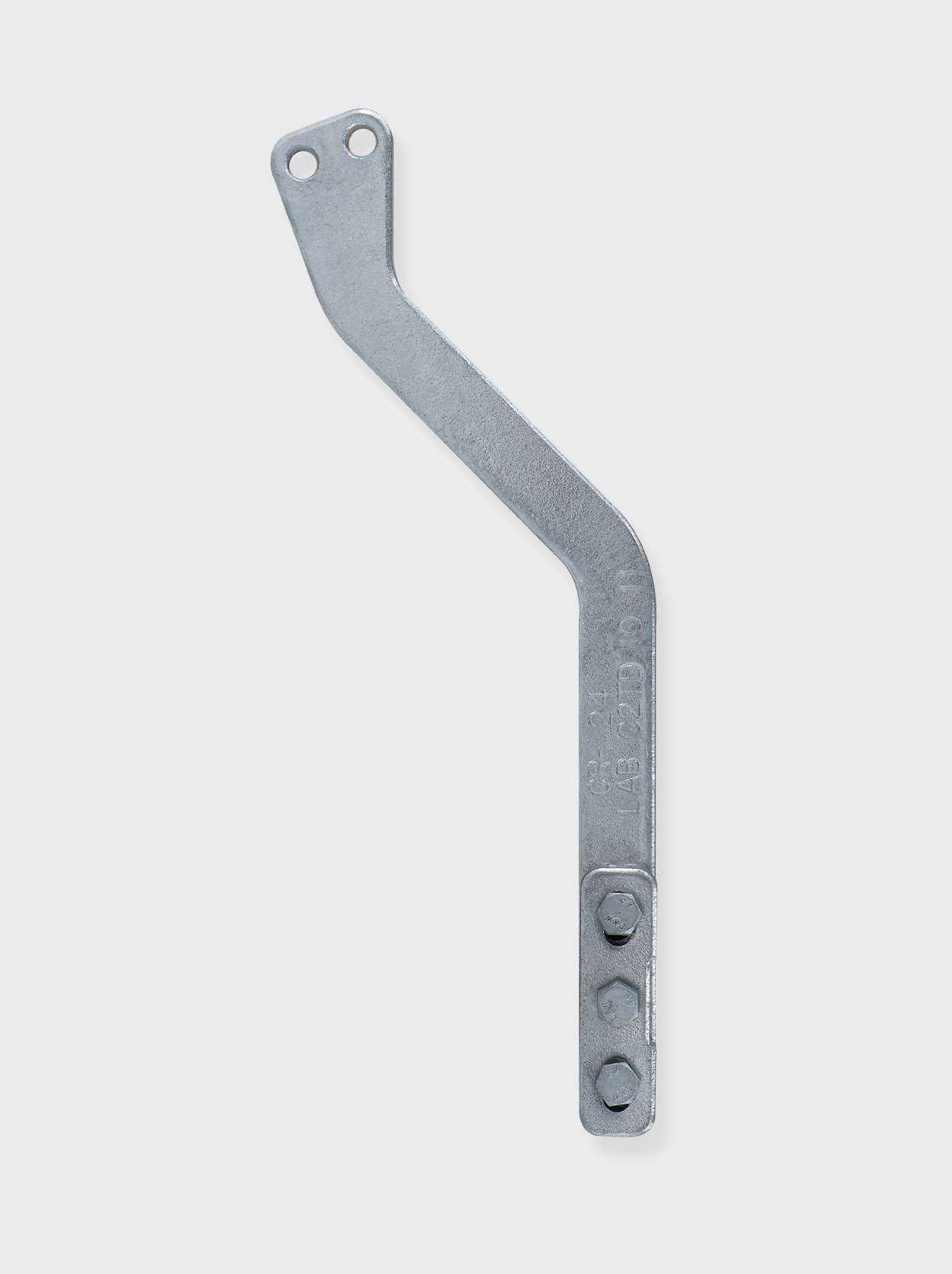

2련내장 복도체 피뢰기설치장치(2개_1SET)

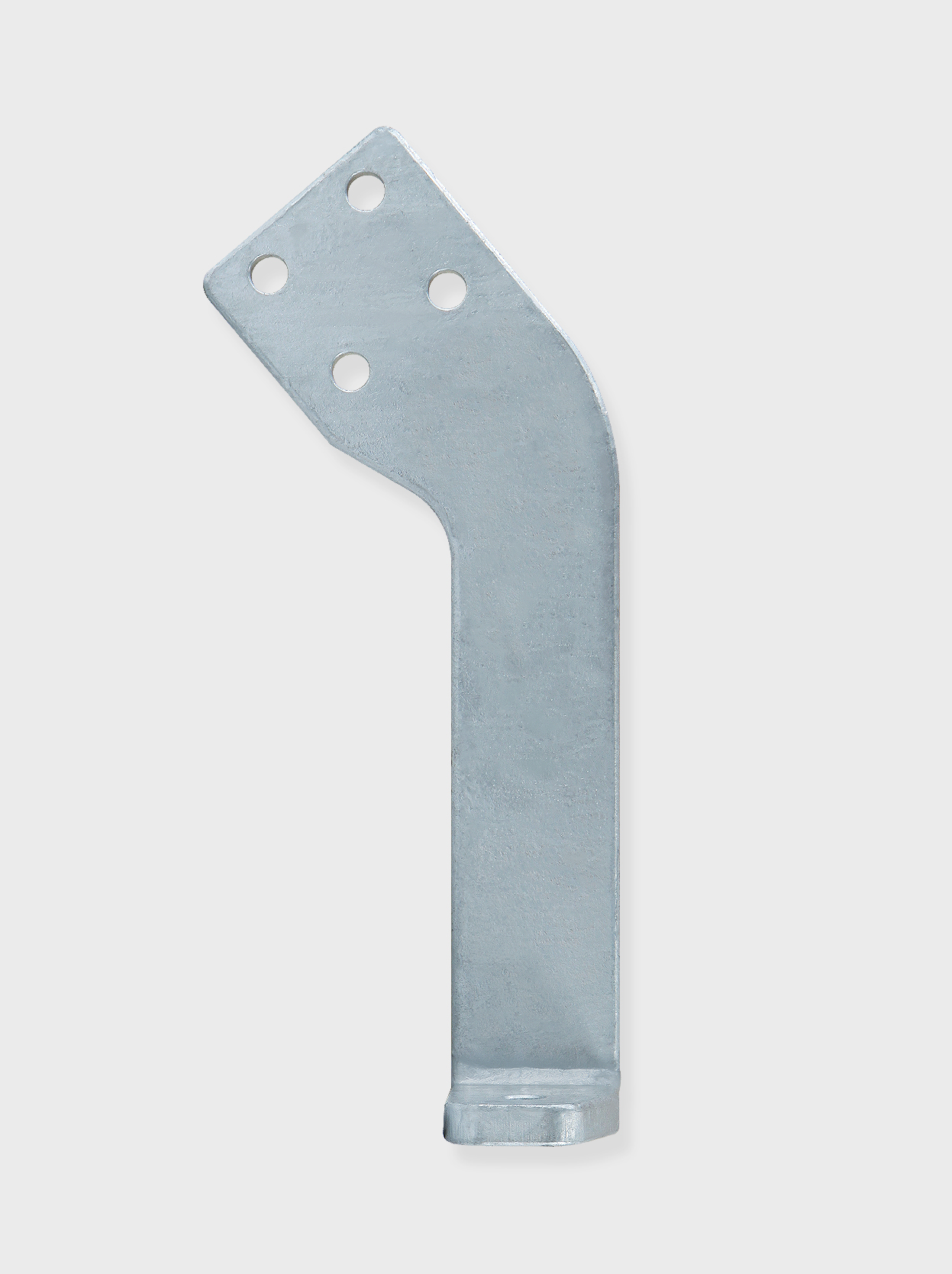

2련내장 4도체 피뢰기설치장치 전선측
2련내장 4도체 피뢰기설치장치 철탑측
피뢰기설치장치
기능 및 용도
송전선로용 피뢰기는 송전탑, 가공지선, 전력선 뇌격 시 아킹혼 간의 섬락이전에 내전압이 낮은 피뢰기 직렬갭을 통하여 뇌격전류를 대지로 방전하는 설비로 피뢰기설치장치는 이러한 피뢰기를 송전선로중 애자련에 설치하기 위한 금구
| 제품 항목 | 제품 |
|---|---|
| 154kV | 1련현수 단도체 기설 |
| 1련현수 단도체 신설 | |
| 1련현수 복도체 기설 | |
| 1련현수 복도체 신설 | |
| 1련내장 단도체 기설 | |
| 1련내장 단도체 신설 | |
| 2련현수 단도체 기설/신설 | |
| 2련현수 복도체 기설/신설 | |
| 2련내장 단도체 기설/신설 | |
| 2련내장 복도체 기설 | |
| 2련내장 복도체 신설 | |
| 345kV | 1련현수 2도체 피뢰기설치장치 |
| 2련현수 2도체 피뢰기설치장치(Transverse 형) | |
| 2련현수 2도체 피뢰기설치장치(파라렐 형) | |
| 2련내장 2도체 피뢰기설치장치 | |
| 2련내장 2도체 피뢰기설치장치(구형애자금구) | |
| 2련내장 2도체 피뢰기설치장치(특수형애자금구) | |
| 1련현수 4도체 피뢰기설치장치 | |
| 2련현수 4도체 피뢰기설치장치 | |
| 2련내장 4도체 피뢰기설치장치 |
[표1] 일반용 피뢰기 설치장치 종류
| 한전표준구매규격 | 자재번호 | 기호 | 도체수 | 적용 애자장치 종류 | 적용 애자수 및 규격 | 부착 위치 |
|---|---|---|---|---|---|---|
| ES-5970-0015 : 154kV 송전선로용 피뢰기 설치장치 GS-5970-0062 : 345kV 송전선로용 피뢰기설치장치 |
120689 | LAB-C1SS | 단도체 | 1련현수 애자장치 (기설 1Hole) |
보통 및 내무애자 9~11 | 철탑측 |
| LAB-P1SS | 전선측 | |||||
| 120690 | LAB-C1SS | 보통 및 내무애자 12~14 | 철탑측 | |||
| LAB-P1SS | 전선측 | |||||
| 121679 | NLAB-C1SS | 1련/현수 애자장치 (신애자장치 용) |
보통 및 내무애자 9~11 [SR25NM, SR36NM] [SR25N, SR25F, SR36N] |
철탑측 | ||
| NLAB-P1SS | 전선측 | |||||
| 121680 | NLAB-C1SS | 보통 및 내무애자 12~14 [SR36F] | 철탑측 | |||
| NLAB-P1SS | 전선측 | |||||
| 120691 | LAB-C2SS | 2련현수 애자장치 (요크 Holeߞ) (신애자장치 용) |
보통 및 내무애자 9~10 [SR25NM, SR36NM] | 철탑측 | ||
| LAB-P2SS | 전선측 | |||||
| 120692 | LAB-C2SS | 보통 및 내무애자 11~14 [SR25N, SR25F, SR36N, SR36F] | 철탑측 | |||
| LAB-P2SS | 전선측 | |||||
| 120693 | LAB-C1TS | 1련내장 애자장치 (정조, 역조형) |
보통 및 내무애자 9~11 | 철탑측 | ||
| LAB-P1TS | 전선측 | |||||
| 120694 | LAB-C1TS | 보통 및 내무애자 12~14 | 철탑측 | |||
| LAB-P1TS | 전선측 | |||||
| 121681 | NLAB-C1TS | 1련내장 애자장치 (정조, 역조형) (신애자장치 용) |
보통 및 내무애자 9~11 [SR25NM, SR36NM] [SR25N, SR25F, SR36N] |
철탑측 | ||
| NLAB-P1TS | 전선측 | |||||
| 121682 | NLAB-C1TS | 보통 및 내무애자 12~14 [SR36F] | 철탑측 | |||
| NLAB-P1TS | 전선측 | |||||
| 120695 | LAB-C2TS | 2련내장 애자장치 (정조, 역조형) (요크 Holeߞ) (신애자장치 용) |
보통 및 내무애자 9~11 [SR25NM, SR36NM] [SR25N, SR25F, SR36N] |
철탑측 | ||
| LAB-P2TS | 전선측 | |||||
| 120696 | LAB-C2TS | 보통 및 내무애자 12~14 [SR36F] | 철탑측 | |||
| LAB-P2TS | 전선측 | |||||
| 120697 | LAB-C1SD | 복도체 | 1련현수 애자장치 (기설 1Hole, 요크 Holeߞ) |
보통 및 내무애자 9~10 | 철탑측 | |
| LAB-P1SD | 전선측 | |||||
| 120698 | LAB-C1SD | 보통 및 내무애자 11~14 | 철탑측 | |||
| LAB-P1SD | 전선측 | |||||
| 120683 | NLAB-C1SD | 1련현수 애자장치 (신애자장치용) |
보통 및 내무애자 9~10 [SR25NM, SR36NM] | 철탑측 | ||
| NLAB-P1SD | 전선측 | |||||
| 121684 | NLAB-C1SD | 보통 및 내무애자 11~14 [SR25N, SR25F, SR36N, SR36F] | 철탑측 | |||
| NLAB-P1SD | 전선측 | |||||
| 120699 | LAB-C2SD | 2련현수 애자장치 (요크 Holeߞ) (신애자장치용) |
보통 및 내무애자 9~11 [SR25NM, SR36NM] [SR25N, SR25F, SR36N] |
철탑측 | ||
| LAB-P2SD | 전선측 | |||||
| 120700 | LAB-C2SD | 보통 및 내무애자 12~14 [SR36F] | 철탑측 | |||
| LAB-P2SD | 전선측 | |||||
| 120701 | LAB-C2TD | 2련내장 애자장치 (정조, 역조형) (기설 1Hole) |
보통 및 내무애자 9~11 | 철탑측 | ||
| LAB-P2TD | 전선측 | |||||
| 120702 | LAB-C2TD | 보통 및 내무애자 12~14 | 철탑측 | |||
| LAB-P2TD | 전선측 | |||||
| 121685 | NLAB-C2TD | 2련내장 애자장치 (정조, 역조형) (신애자장치용) |
보통 및 내무애자 9~11 [SR25NM, SR36NM] [SR25N, SR25F, SR36N] |
철탑측 | ||
| NLAB-P2TD | 전선측 | |||||
| 121686 | NLAB-C2TD | 보통 및 내무애자 12~14 [SR36F] | 철탑측 | |||
| NLAB-P2TD | 전선측 |
[표2-1] 조합용 피뢰기 설치장치 자재번호(철탑측)
| 한전표준구매규격 | 자재번호 | 적용선종 | 애자련형 | 특징 | 제품기호 |
|---|---|---|---|---|---|
| ES-5970-0015 : 154kV 송전선로용 피뢰기 설치장치 GS-5970-0062 : 345kV 송전선로용 피뢰기설치장치 |
125565 | 330S 410S |
1련현수 | Y크레비스볼,수평 | LAB-YCB12A-C1SS 9 |
| 125566 | LAB-YCB12A-C1SS 10 | ||||
| 125567 | LAB-YCB12A-C1SS 1 | ||||
| 125568 | LAB-YCB12A-C1SS 12 | ||||
| 125569 | LAB-YCB12A-C1SS 13 | ||||
| 125570 | LAB-YCB12A-C1SS 14 | ||||
| 125571 | Y크레비스볼,수직 | LAB-YCB12B-C1SS 9 | |||
| 125572 | LAB-YCB12B-C1SS 10 | ||||
| 125573 | LAB-YCB12B-C1SS 1 | ||||
| 125574 | LAB-YCB12B-C1SS 12 | ||||
| 125575 | LAB-YCB12B-C1SS 13 | ||||
| 125576 | LAB-YCB12B-C1SS 14 | ||||
| 125577 | 볼아이,수평 | LAB-BE12A-C1SS 9 | |||
| 125578 | LAB-BE12A-C1SS 10 | ||||
| 125579 | LAB-BE12A-C1SS 1 | ||||
| 125580 | LAB-BE12A-C1SS 12 | ||||
| 125581 | LAB-BE12A-C1SS 13 | ||||
| 125582 | LAB-BE12A-C1SS 14 | ||||
| 125583 | 볼아이,수직 | LAB-BE12D-C1SS 9 | |||
| 125584 | LAB-BE12D-C1SS 10 | ||||
| 125585 | LAB-BE12D-C1SS 1 | ||||
| 125586 | LAB-BE12D-C1SS 12 | ||||
| 125587 | LAB-BE12D-C1SS 13 | ||||
| 125588 | LAB-BE12D-C1SS 14 | ||||
| 125589 | 240S 330S |
1련내장 | 삼각링크 삼각링크 무 | LAB-BE12C-C1TS 9 | |
| 125590 | LAB-BE12C-C1TS 10 | ||||
| 125591 | LAB-BE12C-C1TS 1 | ||||
| 125592 | LAB-BE12C-C1TS 12 | ||||
| 125593 | LAB-BE12C-C1TS 13 | ||||
| 125594 | LAB-BE12C-C1TS 14 | ||||
| 125595 | 1련내장역조 | 삼각링크 삼각링크 무 | LAB-SE12X-C1TS 9 | ||
| 125596 | LAB-SE12X-C1TS 10 | 125597 | LAB-SE12X-C1TS 11 | ||
| 125598 | LAB-SE12X-C1TS 12 | ||||
| 125599 | LAB-SE12X-C1TS 13 | ||||
| 125600 | LAB-SE12X-C1TS 14 | ||||
| 125601 | 410S | 1련내장 | 삼각링크 삼각링크 무 | LAB-BE16.5C-C1TS 9 | |
| 125602 | LAB-BE16.5C-C1TS 10 | ||||
| 125603 | LAB-BE16.5C-C1TS 1 | ||||
| 125604 | LAB-BE16.5C-C1TS 12 | ||||
| 125605 | LAB-BE16.5C-C1TS 13 | ||||
| 125606 | LAB-BE16.5C-C1TS 14 | ||||
| 125607 | 1련내장역조 | 삼각링크 삼각링크 무 | LAB-SE16.5X-C1TS 9 | ||
| 125608 | LAB-SE16.5X-C1TS 10 | ||||
| 125609 | LAB-SE16.5X-C1TS 1 | ||||
| 125610 | LAB-SE16.5X-C1TS 12 | ||||
| 125611 | LAB-SE16.5X-C1TS 13 | ||||
| 125612 | LAB-SE16.5X-C1TS 14 | ||||
| 125613 | 240S 330S 410S |
2련현수 | 요크 Holeƚ 무 | LAB-BC12C-C2SS 9 | |
| 125614 | LAB-BC12C-C2SS 10 | ||||
| 125615 | LAB-BC12C-C2SS 1 | ||||
| 125616 | LAB-BC12C-C2SS 12 | ||||
| 125617 | LAB-BC12C-C2SS 13 | ||||
| 125618 | LAB-BC12C-C2SS 14 | ||||
| 125619 | 2련내장 | 요크 Holeƚ 무 | LAB-BC12A-C2TS 9 | ||
| 125620 | LAB-BC12A-C2TS 10 | ||||
| 125621 | LAB-BC12A-C2TS 1 | ||||
| 125622 | LAB-BC12A-C2TS 12 | ||||
| 125623 | LAB-BC12A-C2TS 13 | ||||
| 125624 | LAB-BC12A-C2TS 14 | ||||
| 125625 | 2련내장역조 | 요크 Holeƚ 무 | LAB-SC12AX-C2TS 9 | ||
| 125626 | LAB-SC12AX-C2TS 10 | ||||
| 125627 | LAB-SC12AX-C2TS 1 | ||||
| 125628 | LAB-SC12AX-C2TS 12 | ||||
| 125629 | LAB-SC12AX-C2TS 13 | ||||
| 125630 | LAB-SC12AX-C2TS 14 | ||||
| 125631 | 240B 330B 410B |
1련현수 | 볼아이, 수평 | LAB-BE12A-C1SD 9 | |
| 125632 | LAB-BE12A-C1SD 10 | ||||
| 125633 | LAB-BE12A-C1SD 1 | ||||
| 125634 | LAB-BE12A-C1SD 12 | ||||
| 125635 | LAB-BE12A-C1SD 13 | ||||
| 125636 | LAB-BE12A-C1SD 14 | ||||
| 125637 | 볼아이, 수직 | LAB-BE12D-C1SD 9 | |||
| 125638 | LAB-BE12D-C1SD 10 | ||||
| 125639 | LAB-BE12D-C1SD 1 | ||||
| 125640 | LAB-BE12D-C1SD 12 | ||||
| 125641 | LAB-BE12D-C1SD 13 | ||||
| 125642 | LAB-BE12D-C1SD 14 | ||||
| 125643 | 볼아이S, 수평 | LAB-BE12SA-C1SD 9 | |||
| 125644 | LAB-BE12SA-C1SD 10 | ||||
| 125645 | LAB-BE12SA-C1SD 1 | ||||
| 125646 | LAB-BE12SA-C1SD 12 | ||||
| 125647 | LAB-BE12SA-C1SD 13 | ||||
| 125648 | LAB-BE12SA-C1SD 14 | ||||
| 125649 | 볼아이S, 수직 | LAB-BE12SD-C1SD 9 | |||
| 125650 | LAB-BE12SD-C1SD 10 | ||||
| 125651 | LAB-BE12SD-C1SD 1 | ||||
| 125652 | LAB-BE12SD-C1SD 12 | ||||
| 125653 | LAB-BE12SD-C1SD 13 | ||||
| 125654 | LAB-BE12SD-C1SD 14 | ||||
| 125655 | 2련현수 | 요크 Holeƚ 무 | LAB-BC12A-C2SD 9 | ||
| 125656 | LAB-BC12A-C2SD 10 | ||||
| 125657 | LAB-BC12A-C2SD 1 | ||||
| 125658 | LAB-BC12A-C2SD 12 | ||||
| 125659 | LAB-BC12A-C2SD 13 | ||||
| 125660 | LAB-BC12A-C2SD 14 | ||||
| 125661 | 240B 330B |
2련내장 | 삼각링크, 볼아이 | LAB-BE12B-C2TD 9 | |
| 125662 | LAB-BE12B-C2TD 10 | ||||
| 125663 | LAB-BE12B-C2TD 1 | ||||
| 125664 | LAB-BE12B-C2TD 12 | ||||
| 125665 | LAB-BE12B-C2TD 13 | ||||
| 125666 | LAB-BE12B-C2TD 14 | ||||
| 125667 | 삼각링크, 볼아이S | LAB-BE12SB-C2TD 9 | |||
| 125668 | LAB-BE12SB-C2TD 10 | ||||
| 125669 | LAB-BE12SB-C2TD 1 | ||||
| 125670 | LAB-BE12SB-C2TD 12 | ||||
| 125671 | LAB-BE12SB-C2TD 13 | ||||
| 125672 | LAB-BE12SB-C2TD 14 | ||||
| 125673 | 2련내장역조 | 삼각링크, 볼아이, 볼아이S | LAB-SE12X-C2TD 9 | ||
| 125674 | LAB-SE12X-C2TD 10 | ||||
| 125675 | LAB-SE12X-C2TD 1 | ||||
| 125676 | LAB-SE12X-C2TD 12 | ||||
| 125677 | LAB-SE12X-C2TD 13 | ||||
| 125678 | LAB-SE12X-C2TD 14 | ||||
| 125679 | 410B | 2련내장 | 삼각링크, 볼아이 | LAB-BE16.5B-C2TD 9 | |
| 125680 | LAB-BE16.5B-C2TD 10 | ||||
| 125681 | LAB-BE16.5B-C2TD 1 | ||||
| 125682 | LAB-BE16.5B-C2TD 12 | ||||
| 125683 | LAB-BE16.5B-C2TD 13 | ||||
| 125684 | LAB-BE16.5B-C2TD 14 | ||||
| 125685 | 삼각링크, 볼아이S | LAB-BE16.5S-C2TD 9 | |||
| 125686 | LAB-BE16.5S-C2TD 10 | ||||
| 125687 | LAB-BE16.5S-C2TD 1 | ||||
| 125688 | LAB-BE16.5S-C2TD 12 | ||||
| 125689 | LAB-BE16.5S-C2TD 13 | ||||
| 125690 | LAB-BE16.5S-C2TD 14 | ||||
| 125691 | 2련내장역조 | 삼각링크, 볼아이, 볼아이S | LAB-SE16.5X-C2TD 9 | ||
| 125692 | LAB-BE16.5S-C2TD 10 | ||||
| 125693 | LAB-BE16.5S-C2TD 1 | ||||
| 125694 | LAB-BE16.5S-C2TD 12 | ||||
| 125695 | LAB-BE16.5S-C2TD 13 | ||||
| 125696 | LAB-BE16.5S-C2TD 14 |
[표2-2] 조합용 피뢰기 설치장치 자재번호(전선측)
| 한전표준구매규격 | 자재번호 | 적용선종 | 애자련형 | 특징 | 기호(전선측) |
|---|---|---|---|---|---|
| ES-5970-0015 : 154kV 송전선로용 피뢰기 설치장치 GS-5970-0062 : 345kV 송전선로용 피뢰기설치장치 |
125697 | 330S 410S |
1련현수 | - | LAB-SE4-P1SS 9 |
| 125698 | LAB-SE4-P1SS 10 | ||||
| 125699 | LAB-SE4-P1SS 1 | ||||
| 125700 | LAB-SE4-P1SS 12 | ||||
| 125701 | LAB-SE4-P1SS 13 | ||||
| 125702 | LAB-SE4-P1SS 14 | ||||
| 125703 | 240S 330S |
1련내장 | 삼각링크 | LAB-SC12C-P1TS 9 | |
| 125704 | LAB-SC12C-P1TS 10 | ||||
| 125705 | LAB-SC12C-P1TS 1 | ||||
| 125706 | LAB-SC12C-P1TS 12 | ||||
| 125707 | LAB-SC12C-P1TS 13 | ||||
| 125708 | LAB-SC12C-P1TS 14 | ||||
| 125709 | 삼각링크 무 소켓아이 수직 | LAB-SE12-P1TS 9 | |||
| 125710 | LAB-SE12-P1TS 10 | ||||
| 125711 | LAB-SE12-P1TS 1 | ||||
| 125712 | LAB-SE12-P1TS 12 | ||||
| 125713 | LAB-SE12-P1TS 13 | ||||
| 125714 | LAB-SE12-P1TS 14 | ||||
| 125715 | 삼각링크 무 소켓아이 수평 | LAB-SE12C-P1TS 9 | |||
| 125716 | LAB-SE12C-P1TS 10 | ||||
| 125717 | LAB-SE12C-P1TS 1 | ||||
| 125718 | LAB-SE12C-P1TS 12 | ||||
| 125719 | LAB-SE12C-P1TS 13 | ||||
| 125720 | LAB-SE12C-P1TS 14 | ||||
| 125721 | 1련내장역조 | 삼각링크 | LAB-BC12CX-P1TS 9 | ||
| 125722 | LAB-BC12CX-P1TS 10 | ||||
| 125723 | LAB-BC12CX-P1TS 1 | ||||
| 125724 | LAB-BC12CX-P1TS 12 | ||||
| 125725 | LAB-BC12CX-P1TS 13 | ||||
| 125726 | LAB-BC12CX-P1TS 14 | ||||
| 125727 | 삼각링크 무 볼아이 수직 | LAB-BE12BX-P1TS 9 | |||
| 125728 | LAB-BE12BX-P1TS 10 | ||||
| 125729 | LAB-BE12BX-P1TS 1 | ||||
| 125730 | LAB-BE12BX-P1TS 12 | ||||
| 125731 | LAB-BE12BX-P1TS 13 | ||||
| 125732 | LAB-BE12BX-P1TS 14 | ||||
| 125733 | 삼각링크 무 볼아이 수평 | LAB-BE12CX-P1TS 9 | |||
| 125734 | LAB-BE12CX-P1TS 10 | ||||
| 125735 | LAB-BE12CX-P1TS 1 | ||||
| 125736 | LAB-BE12CX-P1TS 12 | ||||
| 125737 | LAB-BE12CX-P1TS 13 | ||||
| 125738 | LAB-BE12CX-P1TS 14 | ||||
| 125739 | 410S | 1련내장 | 삼각링크 | LAB-SC16.5-P1TS 9 | |
| 125740 | LAB-SC16.5-P1TS 10 | ||||
| 125741 | LAB-SC16.5-P1TS 1 | ||||
| 125742 | LAB-SC16.5-P1TS 12 | ||||
| 125743 | LAB-SC16.5-P1TS 13 | ||||
| 125744 | LAB-SC16.5-P1TS 14 | ||||
| 125745 | 410S | 1련내장 | 삼각링크 무 소켓아이 수직 | LAB-SE16.5-P1TS 9 | |
| 125746 | LAB-SE16.5-P1TS 10 | ||||
| 125747 | LAB-SE16.5-P1TS 1 | ||||
| 125748 | LAB-SE16.5-P1TS 12 | ||||
| 125749 | LAB-SE16.5-P1TS 13 | ||||
| 125750 | LAB-SE16.5-P1TS 14 | ||||
| 125751 | 삼각링크 무 소켓아이 수평 | LAB-SE16.5C-P1TS 9 | |||
| 125752 | LAB-SE16.5C-P1TS 10 | ||||
| 125753 | LAB-SE16.5C-P1TS 1 | ||||
| 125754 | LAB-SE16.5C-P1TS 12 | ||||
| 125755 | LAB-SE16.5C-P1TS 13 | ||||
| 125756 | LAB-SE16.5C-P1TS 14 | ||||
| 125757 | 1련내장역조 | 삼각링크 | LAB-BC16.5X-P1TS 9 | ||
| 125758 | LAB-BC16.5X-P1TS 10 | ||||
| 125759 | LAB-BC16.5X-P1TS 1 | ||||
| 125760 | LAB-BC16.5X-P1TS 12 | ||||
| 125761 | LAB-BC16.5X-P1TS 13 | ||||
| 125762 | LAB-BC16.5X-P1TS 14 | ||||
| 125763 | 삼각링크 무, 볼아이수직 | LAB-BE16.5BX-P1TS 9 | |||
| 125764 | LAB-BE16.5BX-P1TS 10 | ||||
| 125765 | LAB-BE16.5BX-P1TS 1 | ||||
| 125766 | LAB-BE16.5BX-P1TS 12 | ||||
| 125767 | LAB-BE16.5BX-P1TS 13 | ||||
| 125768 | LAB-BE16.5BX-P1TS 14 | ||||
| 125769 | 삼각링크 무, 볼아이수평 | LAB-BE16.5CX-P1TS 9 | |||
| 125770 | LAB-BE16.5CX-P1TS 10 | ||||
| 125771 | LAB-BE16.5CX-P1TS 1 | ||||
| 125772 | LAB-BE16.5CX-P1TS 12 | ||||
| 125773 | LAB-BE16.5CX-P1TS 13 | ||||
| 125774 | LAB-BE16.5CX-P1TS 14 | ||||
| 125775 | 240S 330S 410S |
1련현수 | 요크 Holeƚ 무 | LAB-SC12C-P2SS 9 | |
| 125776 | LAB-SC12C-P2SS 10 | ||||
| 125777 | LAB-SC12C-P2SS 1 | ||||
| 125778 | LAB-SC12C-P2SS 12 | ||||
| 125779 | LAB-SC12C-P2SS 13 | ||||
| 125780 | LAB-SC12C-P2SS 14 | ||||
| 125781 | 2련내장 | 요크 Holeƚ 무 | LAB-SC12A-P2TS 9 | ||
| 125782 | LAB-SC12A-P2TS 10 | ||||
| 125783 | LAB-SC12A-P2TS 1 | ||||
| 12579084 | LAB-SC12A-P2TS 12 | ||||
| 125785 | LAB-SC12A-P2TS 13 | ||||
| 125786 | LAB-SC12A-P2TS 14 | ||||
| 125787 | 2련내장역조 | 요크 Holeƚ 무 | LAB-BC12AX-P2TS 9 | ||
| 125788 | LAB-BC12AX-P2TS 10 | ||||
| 125789 | LAB-BC12AX-P2TS 1 | ||||
| 125790 | LAB-BC12AX-P2TS 12 | ||||
| 125791 | LAB-BC12AX-P2TS 13 | ||||
| 125792 | LAB-BC12AX-P2TS 14 | ||||
| 125793 | 240B 330B 410B |
1련현수 | 요크 Holeƚ 무 | LAB-SC12B-P1SD 9 | |
| 125794 | LAB-SC12B-P1SD 10 | ||||
| 125795 | LAB-SC12B-P1SD 1 | ||||
| 125796 | LAB-SC12B-P1SD 12 | ||||
| 125797 | LAB-SC12B-P1SD 13 | ||||
| 125798 | LAB-SC12B-P1SD 14 | ||||
| 125799 | 2련현수 | 요크 Holeƚ 무 | LAB-SC12A-P2SD 9 | ||
| 125800 | LAB-SC12A-P2SD 10 | ||||
| 125801 | LAB-SC12A-P2SD 1 | ||||
| 125802 | LAB-SC12A-P2SD 12 | ||||
| 125803 | LAB-SC12A-P2SD 13 | ||||
| 125804 | LAB-SC12A-P2SD 14 | ||||
| 125805 | 240B 330B |
2련내장 | 삼각링크,볼아이 삼각링크,볼아이S | LAB-SC12C-P2TD 9 | |
| 125806 | LAB-SC12C-P2TD 10 | ||||
| 125807 | LAB-SC12C-P2TD 1 | ||||
| 125808 | LAB-SC12C-P2TD 12 | ||||
| 125809 | LAB-SC12C-P2TD 13 | ||||
| 125810 | LAB-SC12C-P2TD 14 | ||||
| 125811 | 볼아이, 볼아이S, 소켓아이 수직 | LAB-SE12-P2TD 9 | |||
| 125812 | LAB-SE12-P2TD 10 | ||||
| 125813 | LAB-SE12-P2TD 1 | ||||
| 125814 | LAB-SE12-P2TD 12 | ||||
| 125815 | LAB-SE12-P2TD 13 | ||||
| 125816 | LAB-SE12-P2TD 14 | ||||
| 125817 | 볼아이, 볼아이S, 소켓아이 수평 | LAB-SE12C-P2TD 9 | |||
| 125818 | LAB-SE12C-P2TD 10 | ||||
| 125819 | LAB-SE12C-P2TD 1 | ||||
| 125820 | LAB-SE12C-P2TD 12 | ||||
| 125821 | LAB-SE12C-P2TD 13 | ||||
| 125822 | LAB-SE12C-P2TD 14 | ||||
| 125823 | 2련내장역조 | 삼각링크 | LAB-BC12CX-P2TD 9 | ||
| 125824 | LAB-BC12CX-P2TD 10 | ||||
| 125825 | LAB-BC12CX-P2TD 1 | ||||
| 125826 | LAB-BC12CX-P2TD 12 | ||||
| 125827 | LAB-BC12CX-P2TD 13 | ||||
| 125828 | LAB-BC12CX-P2TD 14 | ||||
| 125829 | 볼아이 수직 | LAB-BE12BX-P2TD 9 | |||
| 125830 | LAB-BE12BX-P2TD 10 | ||||
| 125831 | LAB-BE12BX-P2TD 1 | ||||
| 125832 | LAB-BE12BX-P2TD 12 | ||||
| 125833 | LAB-BE12BX-P2TD 13 | ||||
| 125834 | LAB-BE12BX-P2TD 14 | ||||
| 125835 | 볼아이 수평 | LAB-BE12CX-P2TD 9 | |||
| 125836 | LAB-BE12CX-P2TD 10 | ||||
| 125837 | LAB-BE12CX-P2TD 1 | ||||
| 125838 | LAB-BE12CX-P2TD 12 | ||||
| 125839 | LAB-BE12CX-P2TD 13 | ||||
| 125840 | LAB-BE12CX-P2TD 14 | ||||
| 125841 | 240B 330B | 2련내장역조 | 볼아이S 수직 | LAB-BE12SBX-P2TD 9 | |
| 125842 | LAB-BE12SBX-P2TD 10 | ||||
| 125843 | LAB-BE12SBX-P2TD 1 | ||||
| 125844 | LAB-BE12SBX-P2TD 12 | ||||
| 125845 | LAB-BE12SBX-P2TD 13 | ||||
| 125846 | LAB-BE12SBX-P2TD 14 | ||||
| 125847 | 볼아이S 수평 | LAB-BE12SCX-P2TD 9 | |||
| 125848 | LAB-BE12SCX-P2TD 10 | ||||
| 125849 | LAB-BE12SCX-P2TD 1 | ||||
| 125850 | LAB-BE12SCX-P2TD 12 | ||||
| 125851 | LAB-BE12SCX-P2TD 13 | ||||
| 125852 | LAB-BE12SCX-P2TD 14 | ||||
| 125853 | 410B | 2련내장 | 삼각링크,볼아이 삼각링크,볼아이S | LAB-SC16.5-P2TD 9 | |
| 125854 | LAB-SC16.5-P2TD 10 | ||||
| 125855 | LAB-SC16.5-P2TD 1 | ||||
| 125856 | LAB-SC16.5-P2TD 12 | ||||
| 125857 | LAB-SC16.5-P2TD 13 | ||||
| 125858 | LAB-SC16.5-P2TD 14 | ||||
| 125859 | 볼아이, 볼아이S, 소켓아이 수직 | LAB-SE16.5-P2TD 9 | |||
| 125860 | LAB-SE16.5-P2TD 10 | ||||
| 125861 | LAB-SE16.5-P2TD 1 | ||||
| 125862 | LAB-SE16.5-P2TD 12 | ||||
| 125863 | LAB-SE16.5-P2TD 13 | ||||
| 125864 | LAB-SE16.5-P2TD 14 | ||||
| 125865 | 볼아이, 볼아이S, 소켓아이 수평 | LAB-SE16.5C-P2TD 9 | |||
| 125866 | LAB-SE16.5C-P2TD 10 | ||||
| 125867 | LAB-SE16.5C-P2TD 1 | ||||
| 125868 | LAB-SE16.5C-P2TD 12 | ||||
| 125869 | LAB-SE16.5C-P2TD 13 | ||||
| 125870 | LAB-SE16.5C-P2TD 14 | ||||
| 125871 | 2련내장역조 | 삼각링크 | LAB-BC16.5X-P2TD 9 | ||
| 125872 | LAB-BC16.5X-P2TD 10 | ||||
| 125873 | LAB-BC16.5X-P2TD 1 | ||||
| 125874 | LAB-BC16.5X-P2TD 12 | ||||
| 125875 | LAB-BC16.5X-P2TD 13 | ||||
| 125876 | LAB-BC16.5X-P2TD 14 | ||||
| 125877 | 볼아이 수직 | LAB-BE16.5BX-P2TD 9 | |||
| 125878 | LAB-BE16.5BX-P2TD 10 | ||||
| 125879 | LAB-BE16.5BX-P2TD 1 | ||||
| 125880 | LAB-BE16.5BX-P2TD 12 | ||||
| 125881 | LAB-BE16.5BX-P2TD 13 | ||||
| 125882 | LAB-BE16.5BX-P2TD 14 | ||||
| 1258 3 | 볼아이 수평 | LAB-BE16.5CX-P2TD 9 | |||
| 1258 4 | LAB-BE16.5CX-P2TD 10 | ||||
| 1258 5 | LAB-BE16.5CX-P2TD 1 | ||||
| 1258 6 | LAB-BE16.5CX-P2TD 12 | ||||
| 1258 7 | LAB-BE16.5CX-P2TD 13 | ||||
| 1258 8 | LAB-BE16.5CX-P2TD 14 | ||||
| 125889 | 410B | 2련내장역조 | 볼아이S 수직 | LAB-BE16.5SX-P2TD 9 | |
| 125890 | LAB-BE16.5SX-P2TD 10 | ||||
| 125891 | LAB-BE16.5SX-P2TD 1 | ||||
| 125892 | LAB-BE16.5SX-P2TD 12 | ||||
| 125893 | LAB-BE16.5SX-P2TD 13 | ||||
| 125894 | LAB-BE16.5SX-P2TD 14 | ||||
| 125895 | 볼아이S 수평 | LAB-BE16.5SCX-P2TD 9 | |||
| 125896 | LAB-BE16.5SCX-P2TD 10 | ||||
| 125897 | LAB-BE16.5SCX-P2TD 1 | ||||
| 125898 | LAB-BE16.5SCX-P2TD 12 | ||||
| 125899 | LAB-BE16.5SCX-P2TD 13 | ||||
| 125900 | LAB-BE16.5SCX-P2TD 14 |
[표3] 피뢰기 설치장치 종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 애자장치 종류 | 적용 애자수량 | 부착위치 | 예시부도 |
|---|---|---|---|---|---|---|
| ES-5970-0015 : 154kV 송전선로용 피뢰기 설치장치 GS-5970-0062 : 345kV 송전선로용 피뢰기설치장치 |

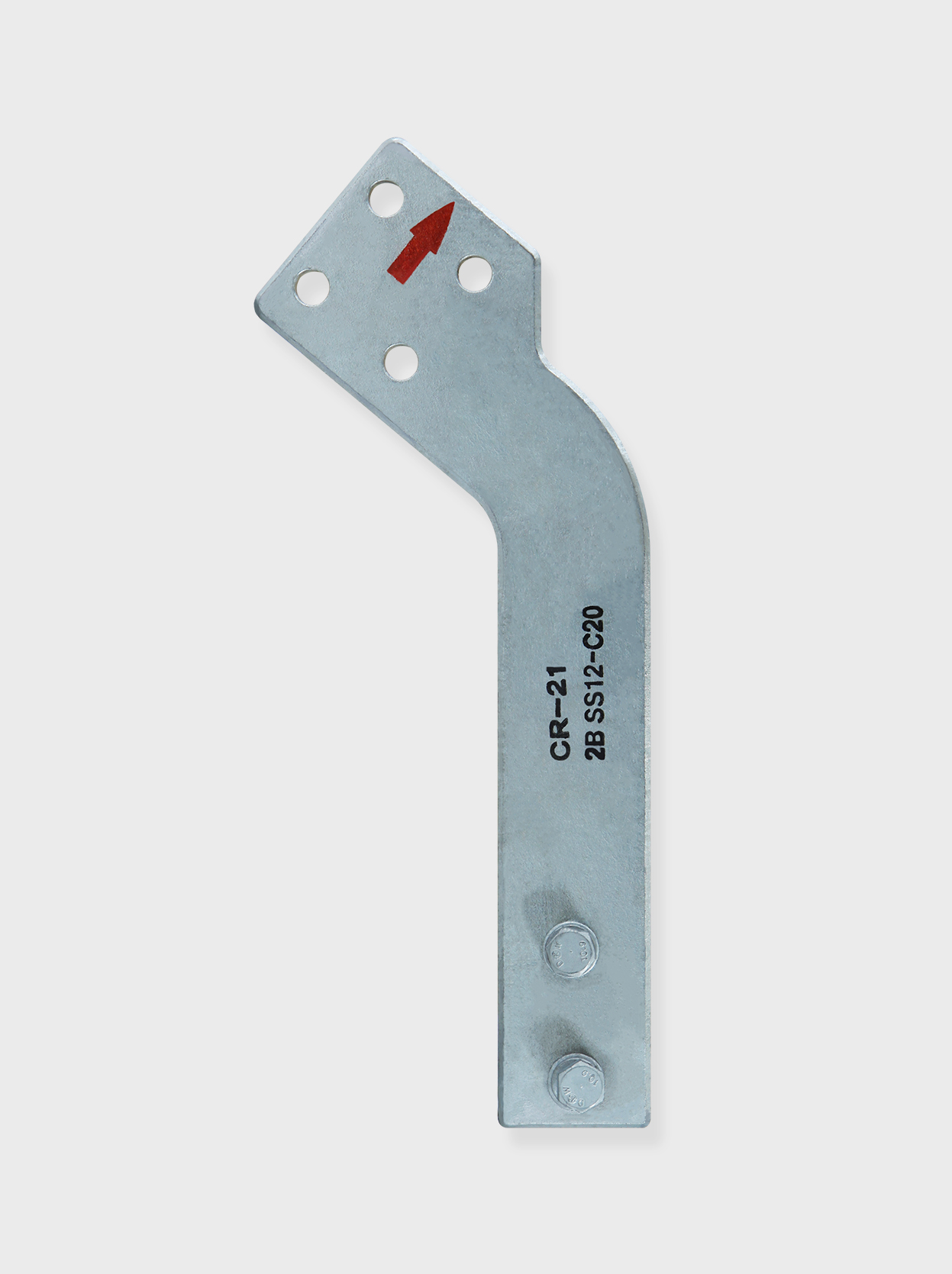

126232 | 2BSS12-C20 | 1련현수 애자장치 [2도체] |
보통 및 내무애자 20 | 철탑측 | 도면 1 도면 1.1 |

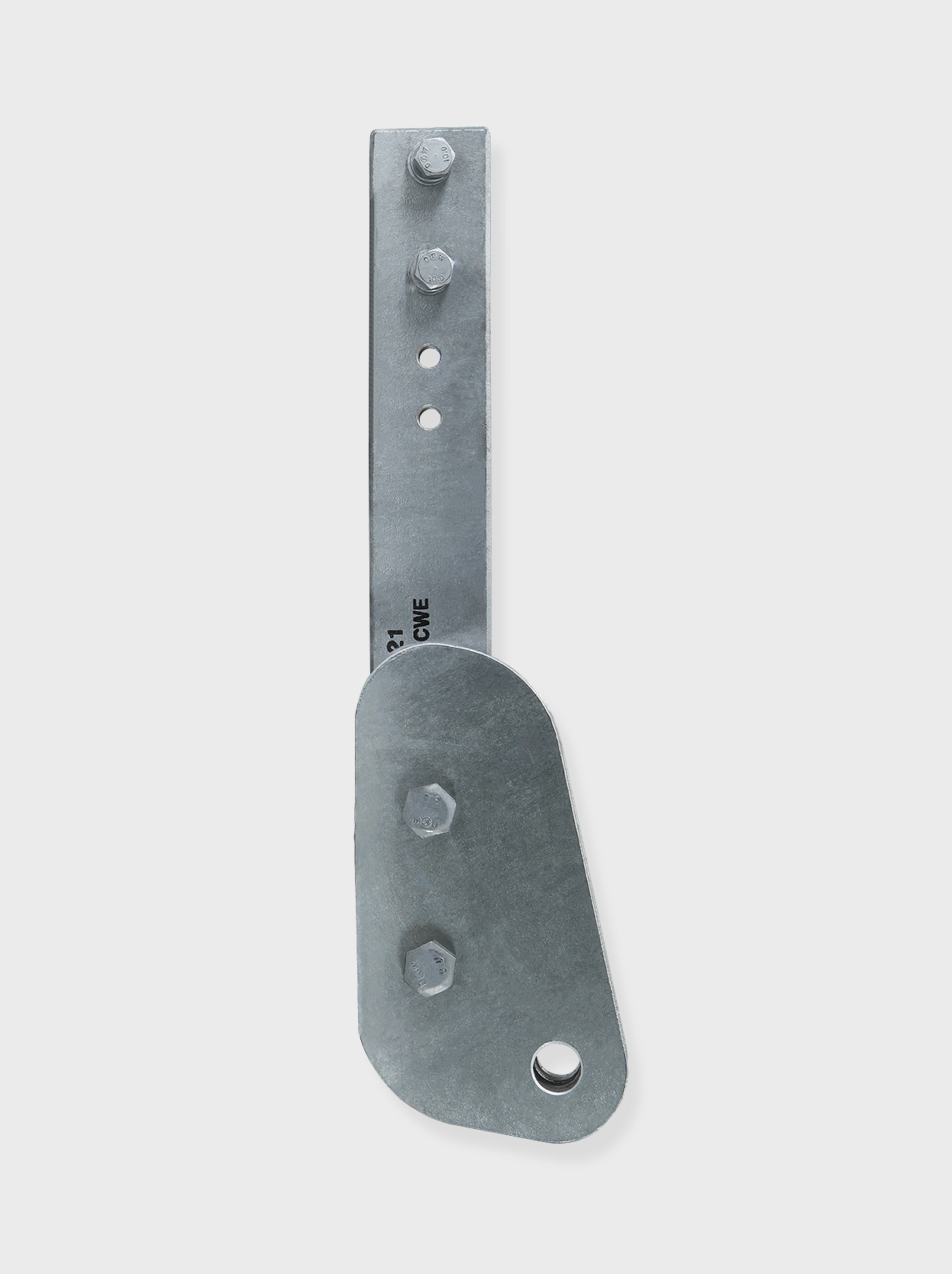

| 2BSS12-CWE | ||||||

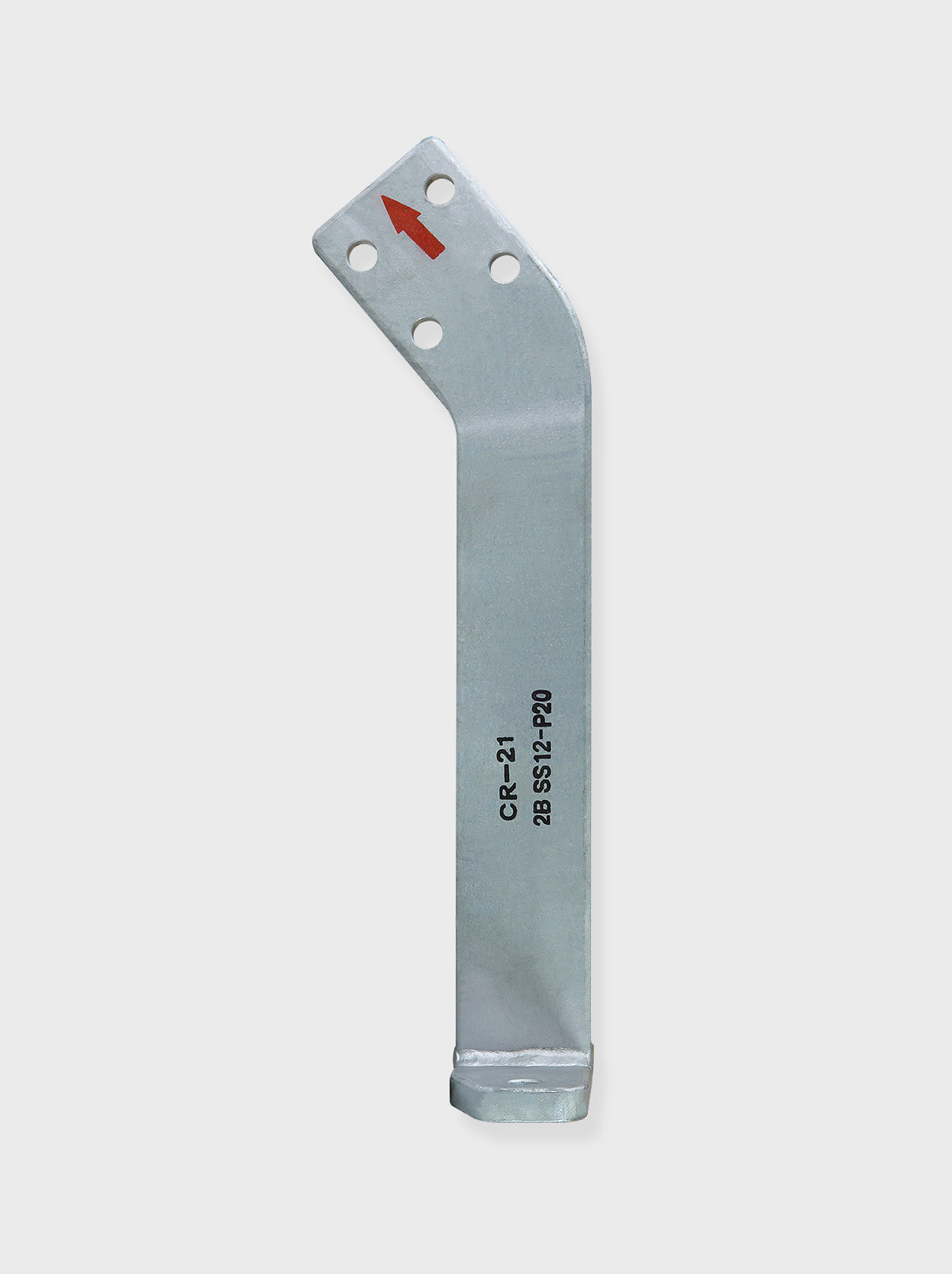

| 2BSS12-P20 | 전선측 | |||||
| 2BSS12-PWE | ||||||
| 126233 | 2BSS12-C21 | 보통 및 내무애자 21 | 철탑측 | |||
| 2BSS12-CWE | ||||||
| 2BSS12-P21 | 전선측 | |||||
| 2BSS12-PWE | ||||||
| 126234 | 2BSS12-C22 | 보통 및 내무애자 22 | 철탑측 | |||
| 2BSS12-CWE | ||||||
| 2BSS12-P22 | 전선측 | |||||
| 2BSS12-PWE | ||||||
| 126235 | 2BSS12-C23 | 보통 및 내무애자 23 | 철탑측 | |||
| 2BSS12-CWE | ||||||
| 2BSS12-P23 | 전선측 | |||||
| 2BSS12-PWE | ||||||
| 126236 | 2BDS22-C20 | 2련현수 애자장치 [2도체] (파라렐형) |
보통 및 내무애자 20 | 철탑측 | 도면 2 도면 2.1 |
|
| 2BDS22-CWEIGHT | ||||||
| 2BDS22-P20 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126237 | 2BDS22-C21 | 보통 및 내무애자 21 | 철탑측 | |||
| 2BDS22-CWE | ||||||
| 2BDS22-P21 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126238 | 2BDS22-C22 | 보통 및 내무애자 22 | 철탑측 | |||
| 2BDS22-CWE | ||||||
| 2BDS22-P22 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126239 | 2BDS22-C23 | 보통 및 내무애자 23 | 철탑측 | |||
| 2BDS22-CWE | ||||||
| 2BDS22-P23 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126240 | 2BDS22-C20 | 2련현수 애자장치 [2도체] (Transverse형) |
보통 및 내무애자 20 | 철탑측 | 도면 3 도면 3.1 |
|
| 2BDS22-CWE | ||||||
| 2BDS22-P20 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126241 | 2BDS22-C21 | 보통 및 내무애자 21 | 철탑측 | |||
| 2BDS22-CWE | ||||||
| 2BDS22-P21 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126242 | 2BDS22-C22 | 보통 및 내무애자 22 | 철탑측 | |||
| 2BDS22-CWE | ||||||
| 2BDS22-P22 | 전선측 | |||||
| 2BDS22-PWE | ||||||
| 126243 | 2BDS22-C23 | 보통 및 내무애자 23 | 철탑측 | |||
| 2BDS22-CWE | ||||||
| 2BDS22-P23 | 전선측 | |||||
| 2BDS22-PWE | ||||||

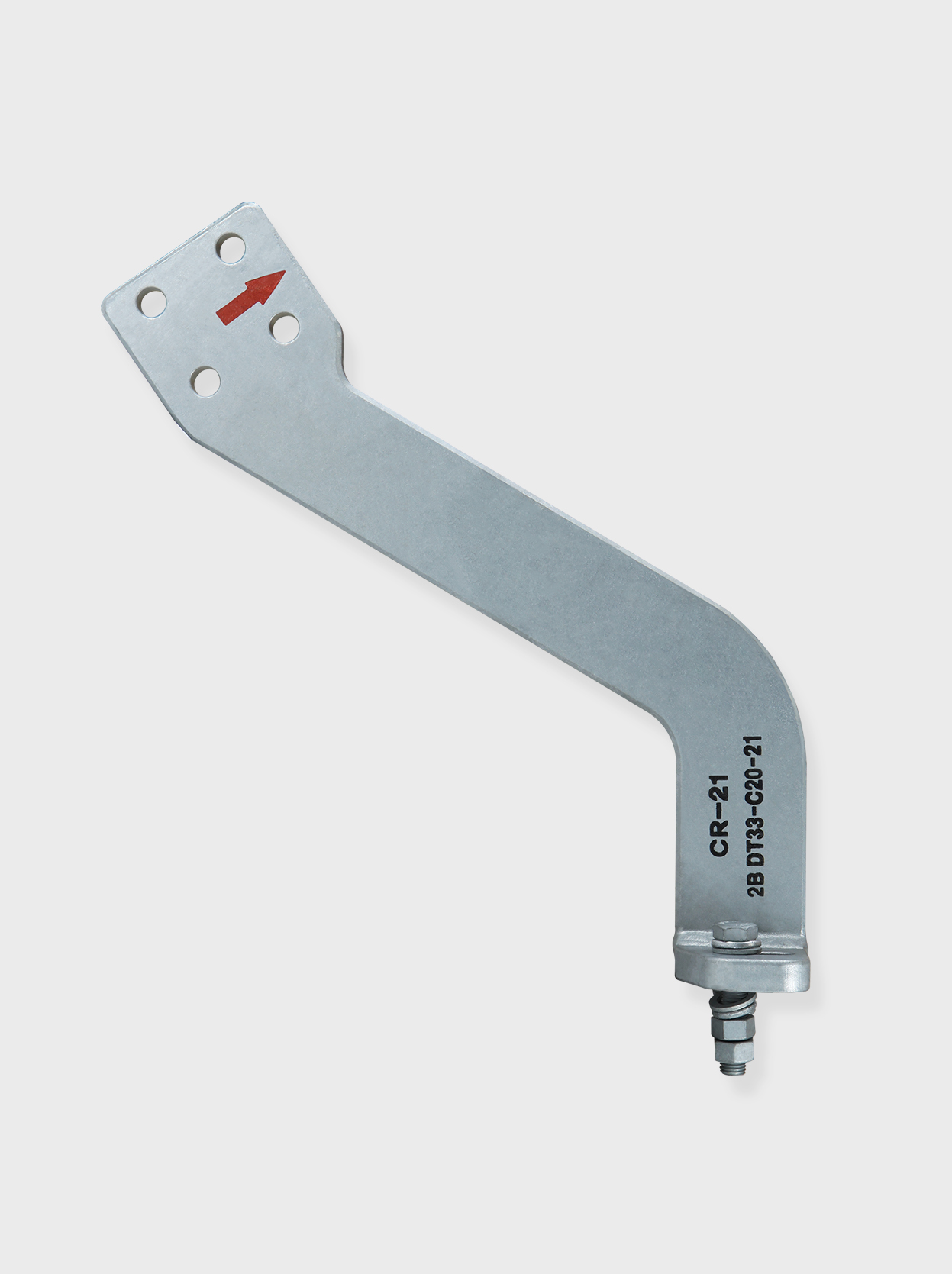

| 126244 | 2BDT33-C20~21 | 2련내장 애자장치 [2도체] |
보통 및 내무애자 20, 21 | 철탑측 | 도면 4 도면 4.1 |
|

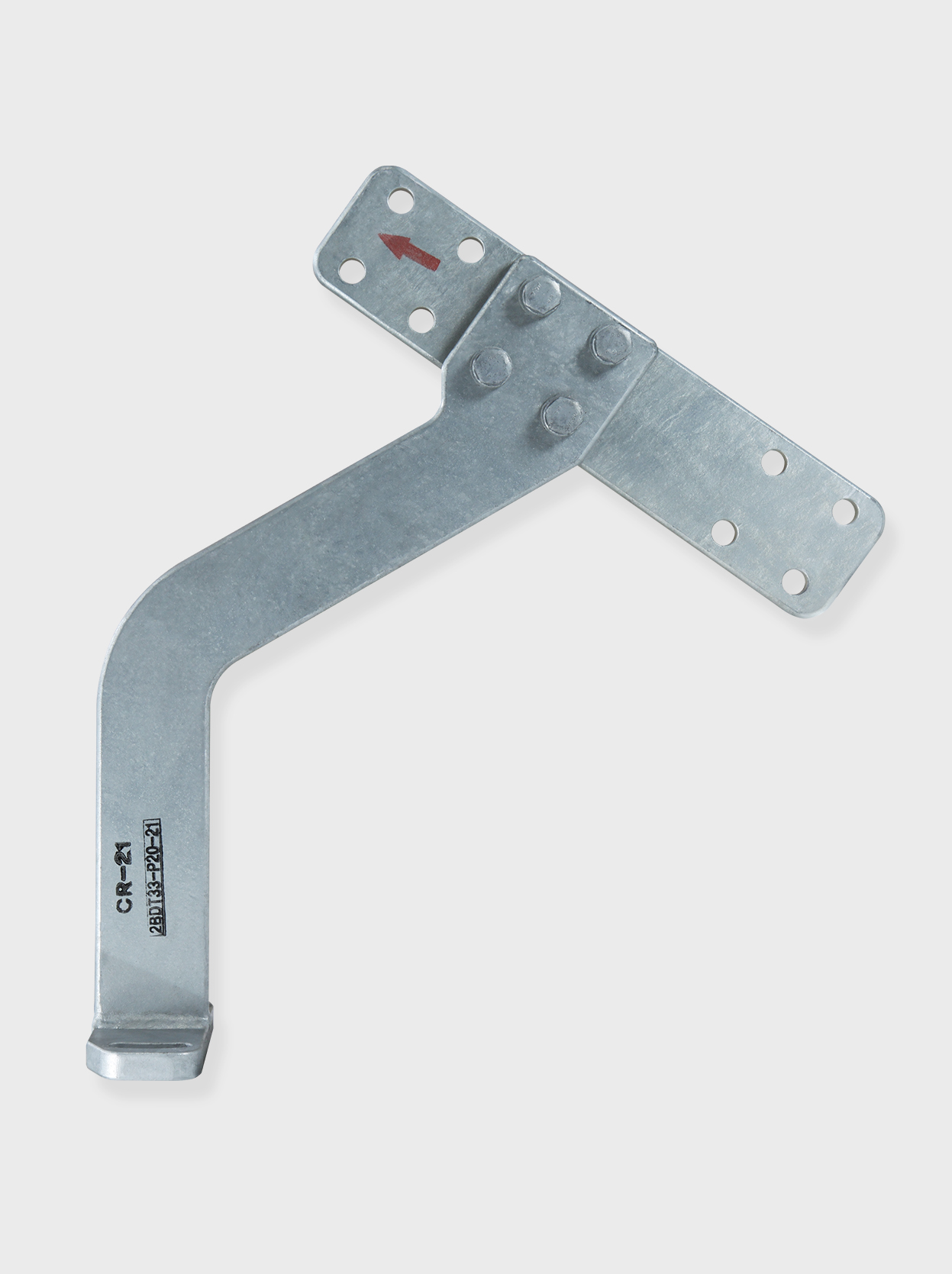

| 2BDT33-P20~21 | 전선측 | |||||
| 126245 | 2BDT33-C22~23 | 보통 및 내무애자 22, 23 | 철탑측 | |||
| 2BDT33-P22~23 | 전선측 | |||||
| 126246 | 2BDT33-C24~26 | 보통 및 내무애자 24~26 | 철탑측 | |||
| 2BDT33-P24~26 | 전선측 | |||||
| 126247 | SS21-C17 | 1련현수 애자장치 [4도체] |
보통 및 내무애자 17 | 철탑측 | 도면 5 도면 5.1 |
|
| SS21-CWE | ||||||
| SS21-P17 | 전선측 | |||||
| SS21-PWE | ||||||
| 126248 | SS21-C18 | 보통 및 내무애자 18 | 철탑측 | 도면 6 도면 6.1 |
||
| SS21-CWE | ||||||
| SS21-P18 | 전선측 | |||||
| SS21-PWE | ||||||
| 126249 | SS21-C19 | 보통 및 내무애자 19 | 철탑측 | 도면 7 도면 7.1 |
||
| SS21-CWE | ||||||
| SS21-P19 | 전선측 | |||||
| SS21-PWE | ||||||
| 126250 | SS21-C20 | 보통 및 내무애자 20 | 철탑측 | 도면 8 도면 8.1 |
||
| SS21-CWE | ||||||
| SS21-P20 | 전선측 | |||||
| SS21-PWE | ||||||
| 126251 | SS21-C22 | 보통 및 내무애자 22 | 철탑측 | 도면 9 도면 9.1 |
||
| SS21-CWE | ||||||
| SS21-P22 | 전선측 | |||||
| SS21-PWE | ||||||

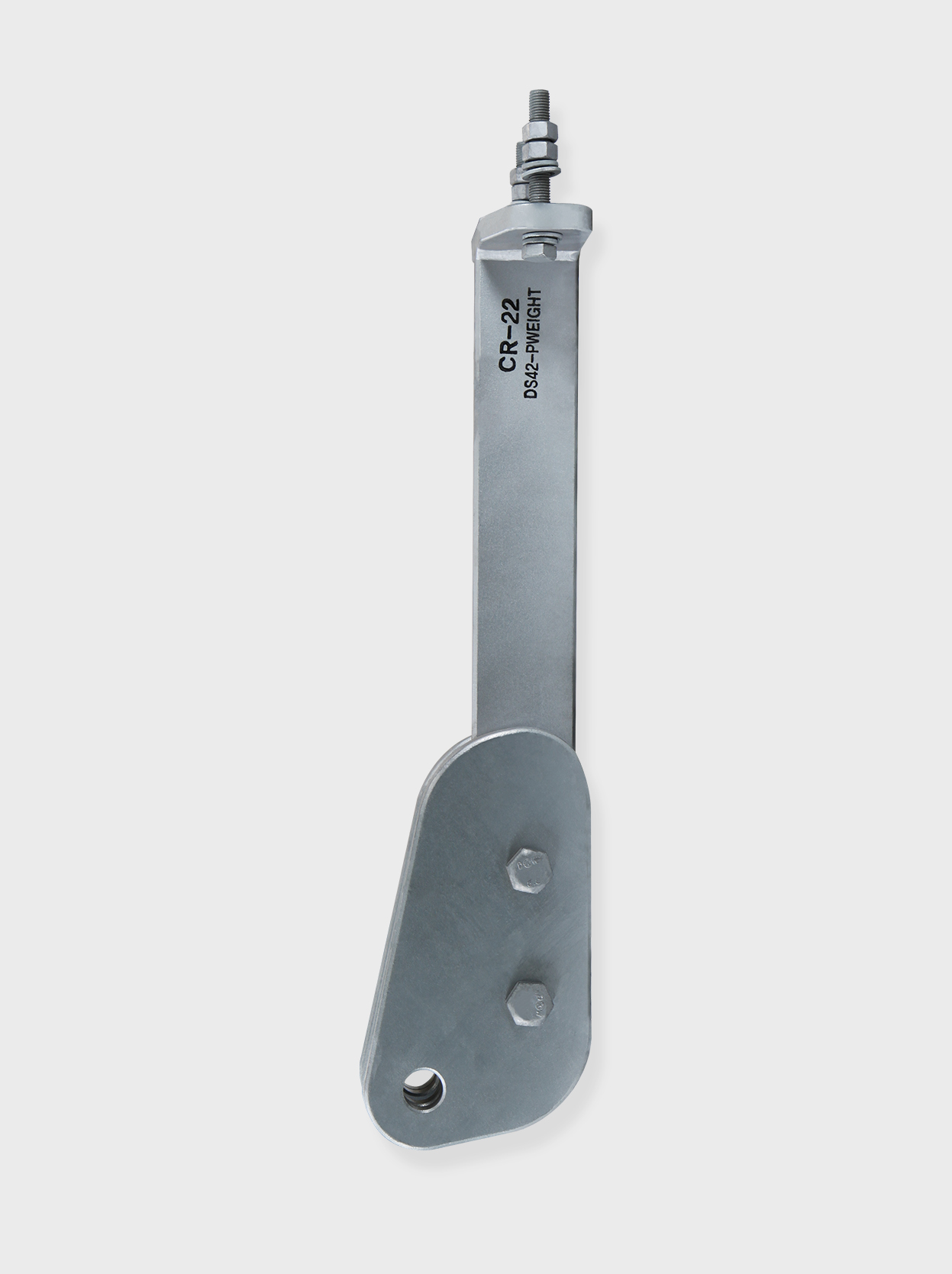

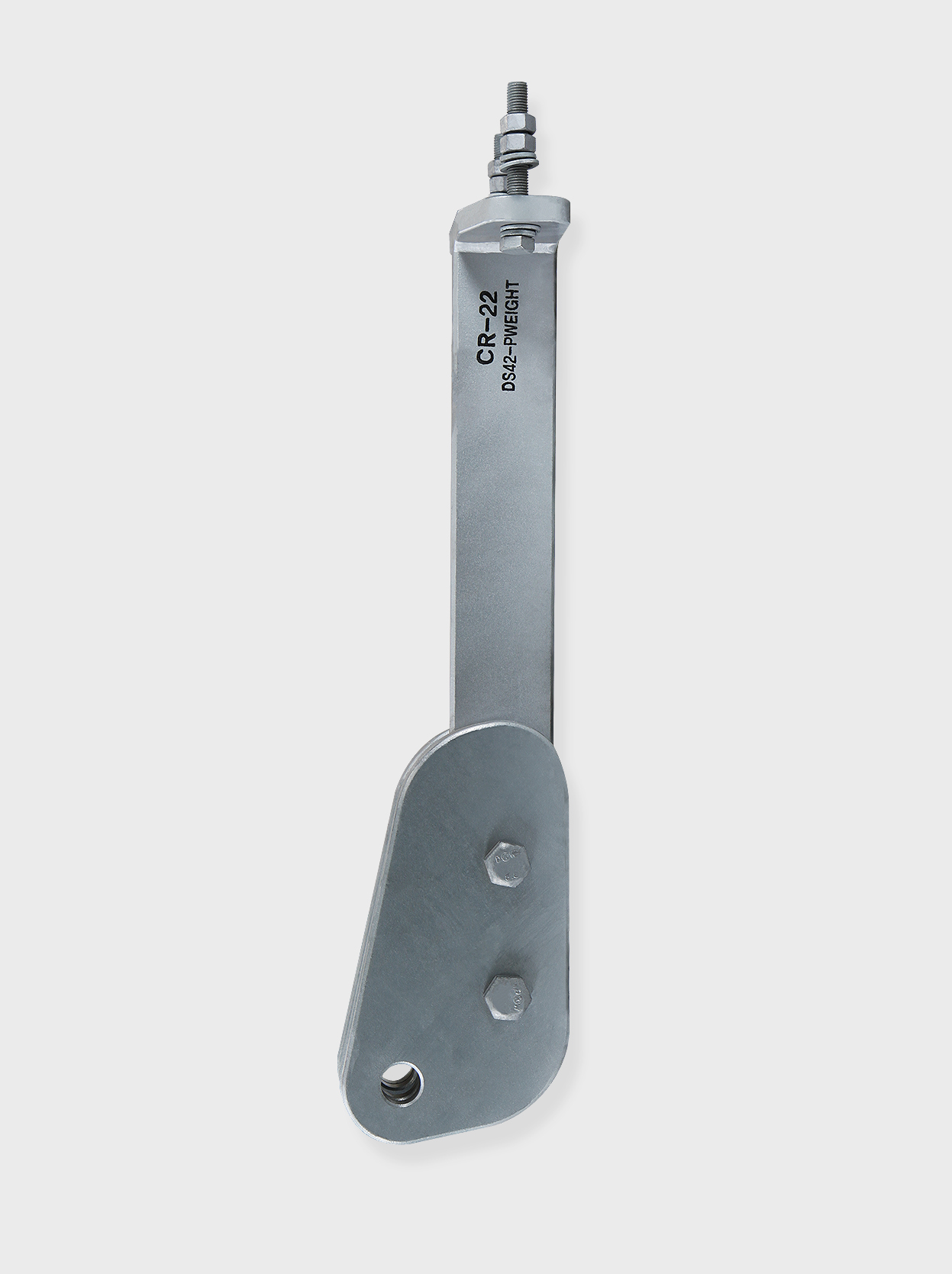

| 126252 | DS42-C17 | 2련현수 애자장치 [4도체] |
보통 및 내무애자 17 | 철탑측 | 도면 10 도면 10.1 |
|

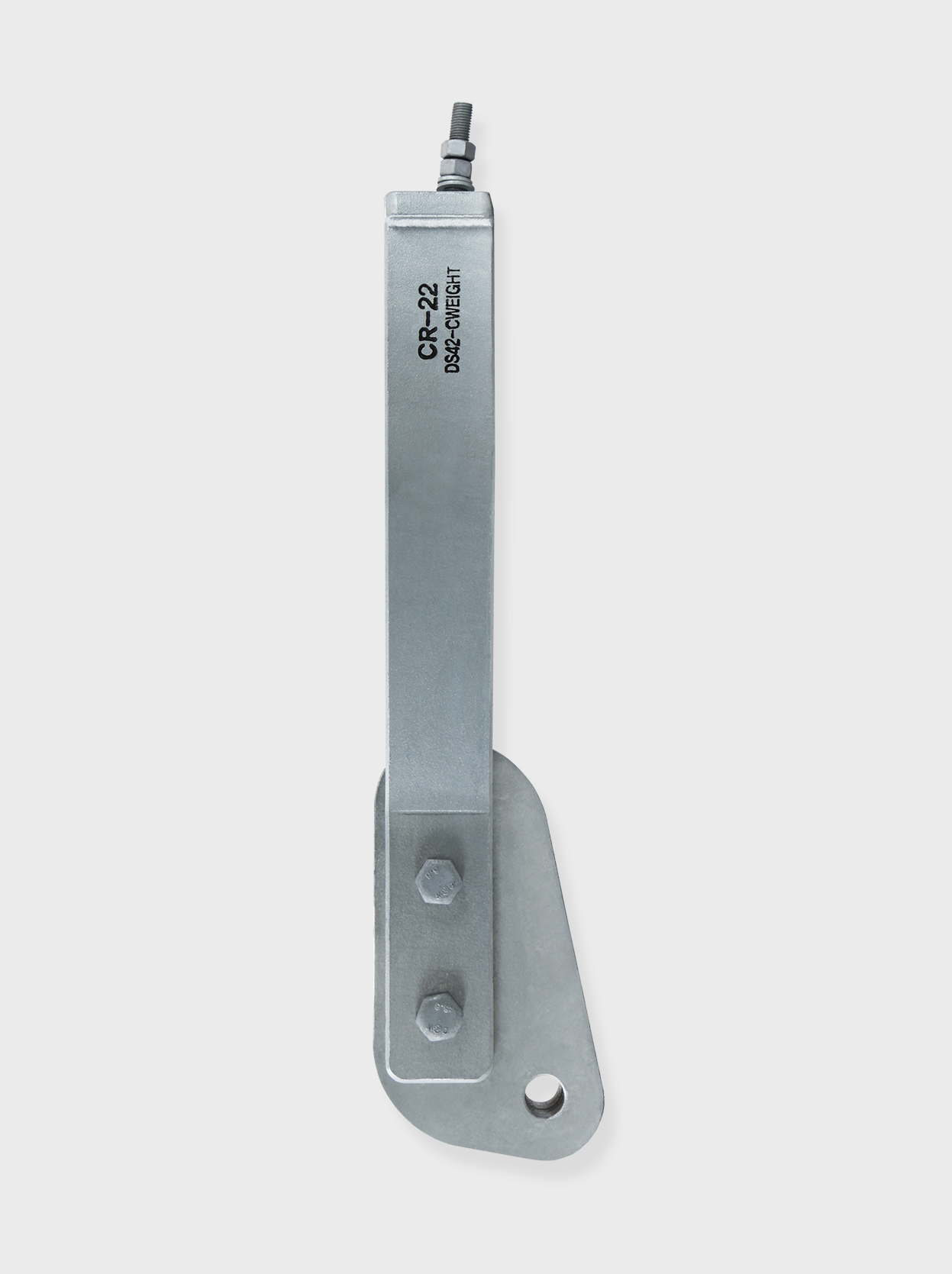

| DS42-CWE | ||||||
| DS42-P17 | 전선측 | |||||
| DS42-PWE | ||||||

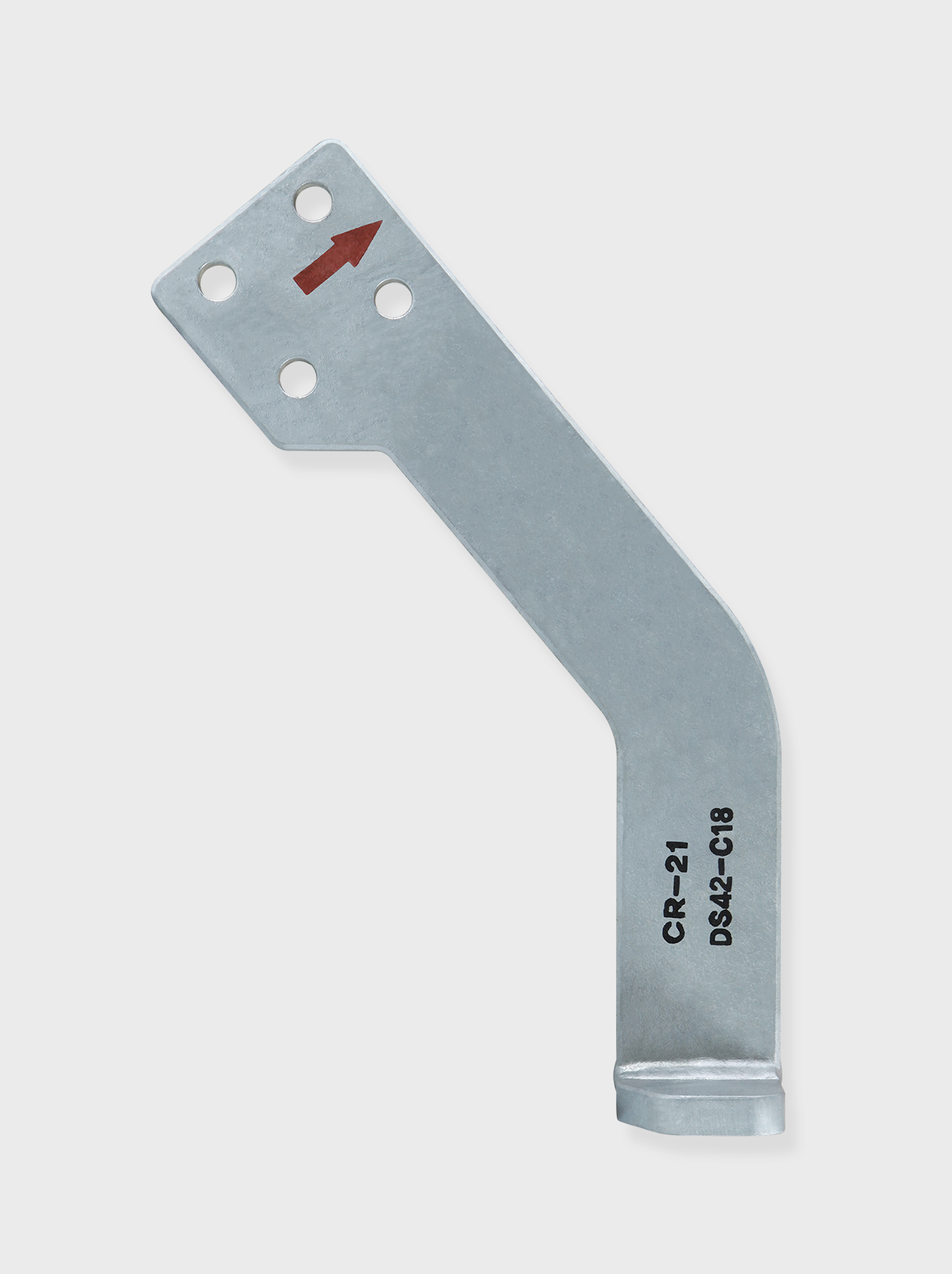

| 126253 | DS42-C18 | 보통 및 내무애자 18 | 철탑측 | 도면 11 도면 11.1 |
||
| DS42-CWE | ||||||
| DS42-P18 | 전선측 | |||||
| DS42-PWE | ||||||
| 126254 | DS42-C19 | 보통 및 내무애자 19 | 철탑측 | 도면 12 도면 12.1 |
||
| DS42-CWE | ||||||
| DS42-P19 | 전선측 | |||||
| DS42-PWE | ||||||
| 126255 | DS42-C20 | 보통 및 내무애자 20 | 철탑측 | 도면 13 도면 13.1 |
||
| DS42-CWE | ||||||
| DS42-P20 | 전선측 | |||||
| DS42-PWE | ||||||
| 126256 | DS42-C22 | 보통 및 내무애자 22 | 철탑측 | 도면 14 도면 14.1 |
||
| DS42-CWE | ||||||
| DS42-P22 | 전선측 | |||||
| DS42-PWE | ||||||

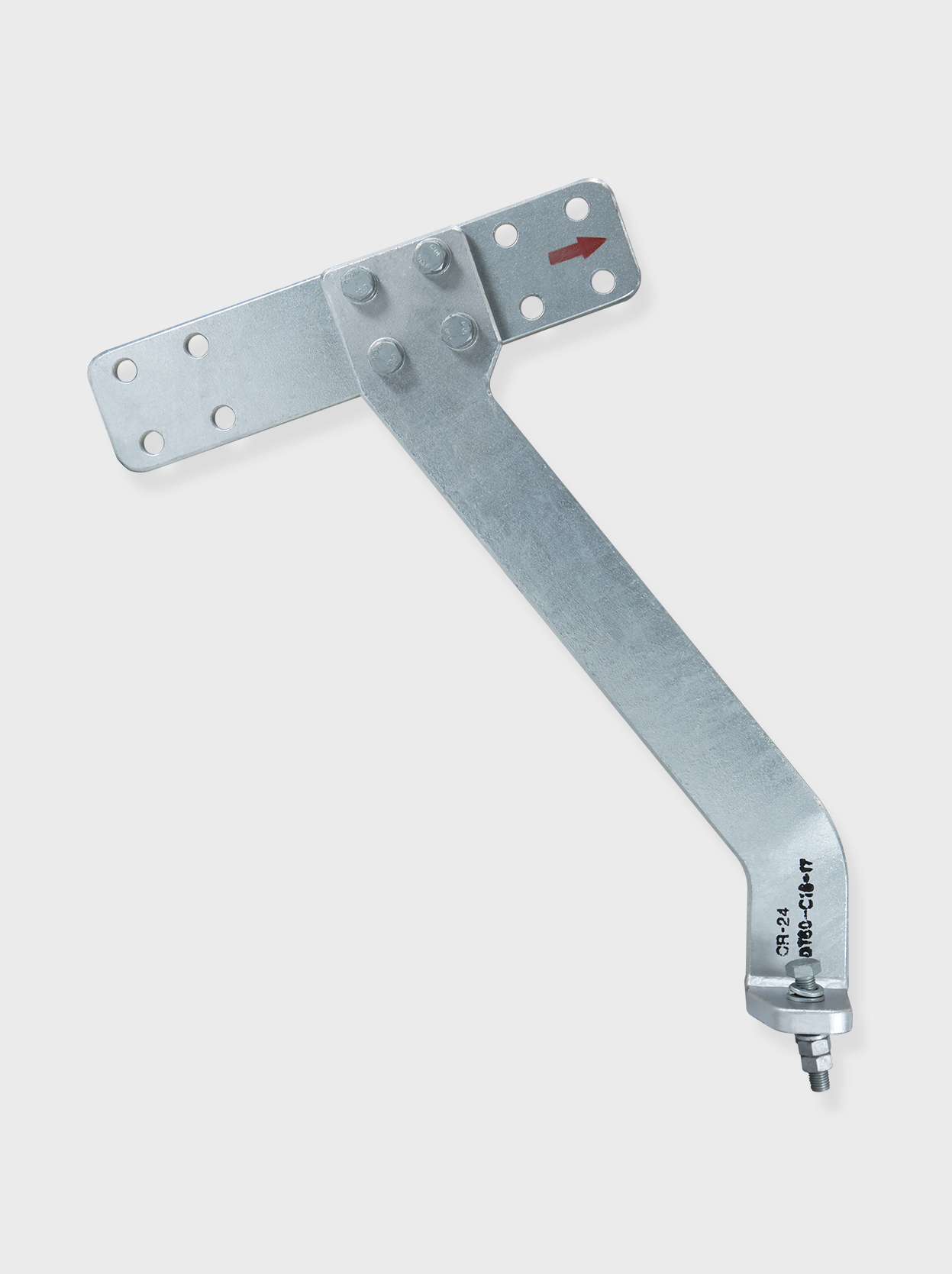

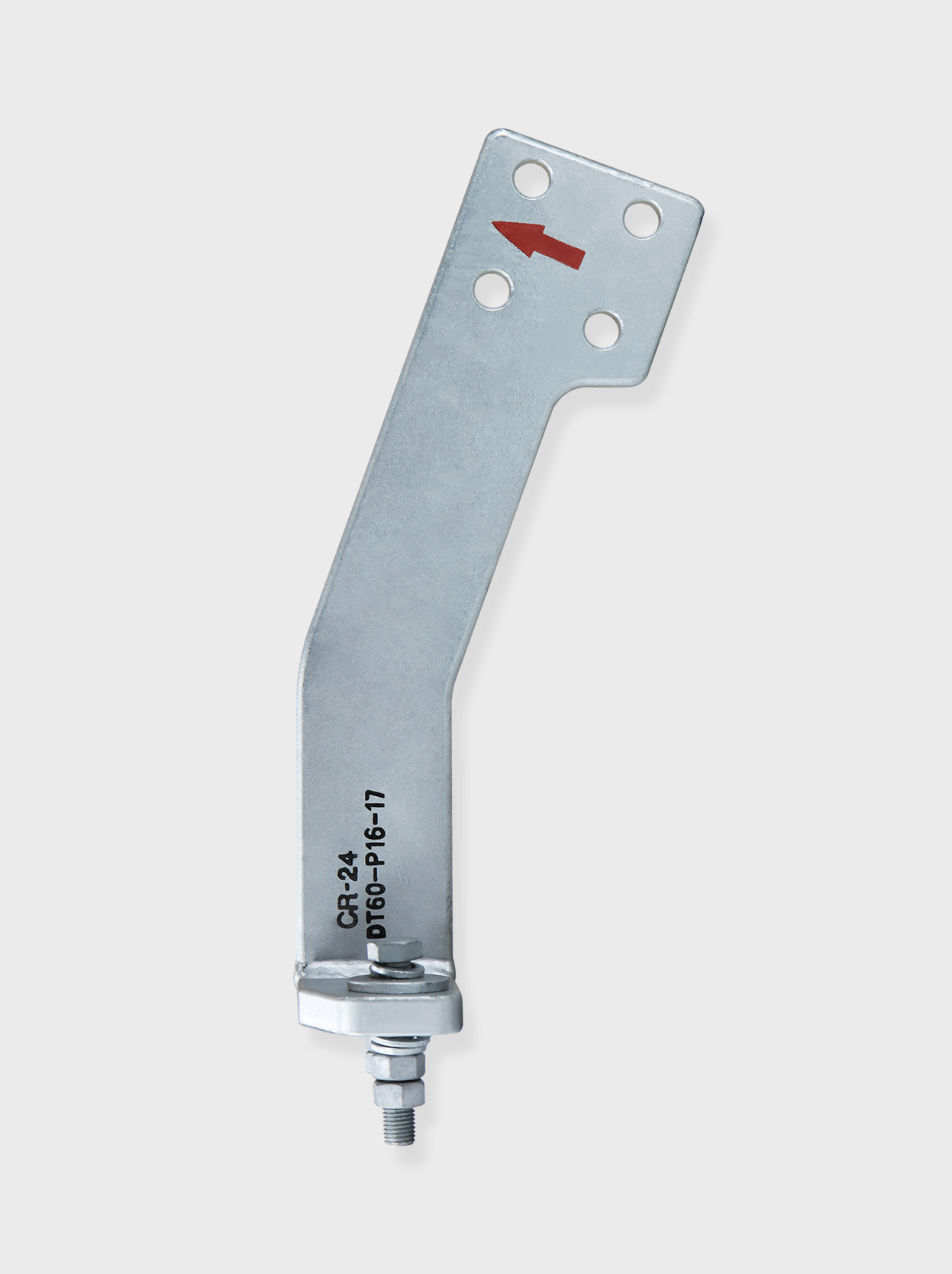

| 126257 | DT60-C16~17 | 2련내장 애자장치 [4도체] |
보통 및 내무애자 16, 17 | 철탑측 | 도면 15 도면 15.1 |
|
| DT60-P16~17 | 전선측 | |||||
| 126258 | DT60-C18~19 | 보통 및 내무애자 18, 19 | 철탑측 | 도면 16 도면 16.1 |
||
| DT60-P18~19 | 전선측 | |||||
| 126259 | DT60-C20~22 | 보통 및 내무애자 20, 21, 22 | 철탑측 | 도면 17 도면 17.1 |
||
| DT60-P20~22 | 전선측 | |||||
| 126260 | DT60-C23~25 | 보통 및 내무애자 23, 24, 25 | 철탑측 | 도면 18 도면 18.1 |
||
| DT60-P23~25 | 전선측 |
