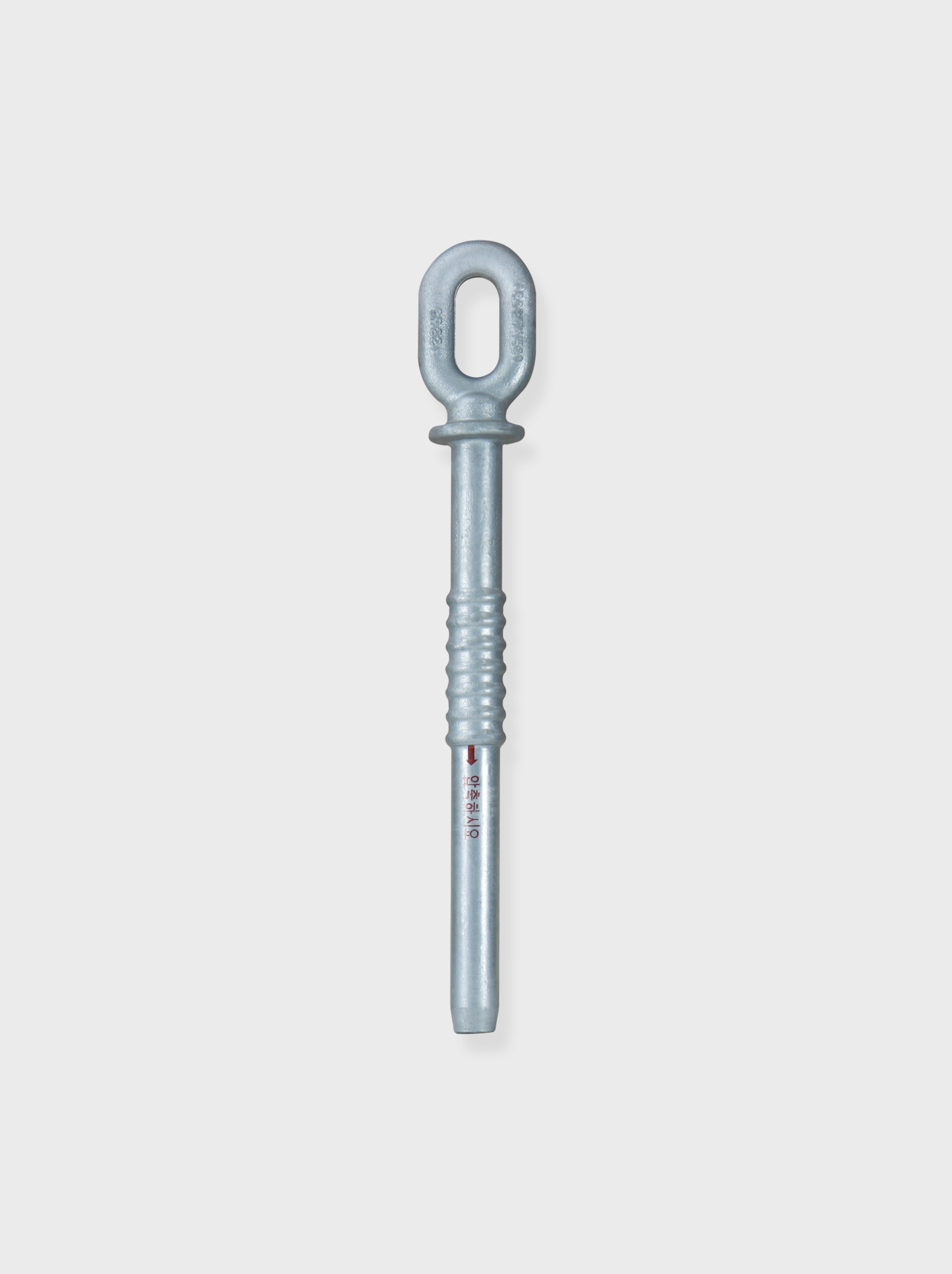

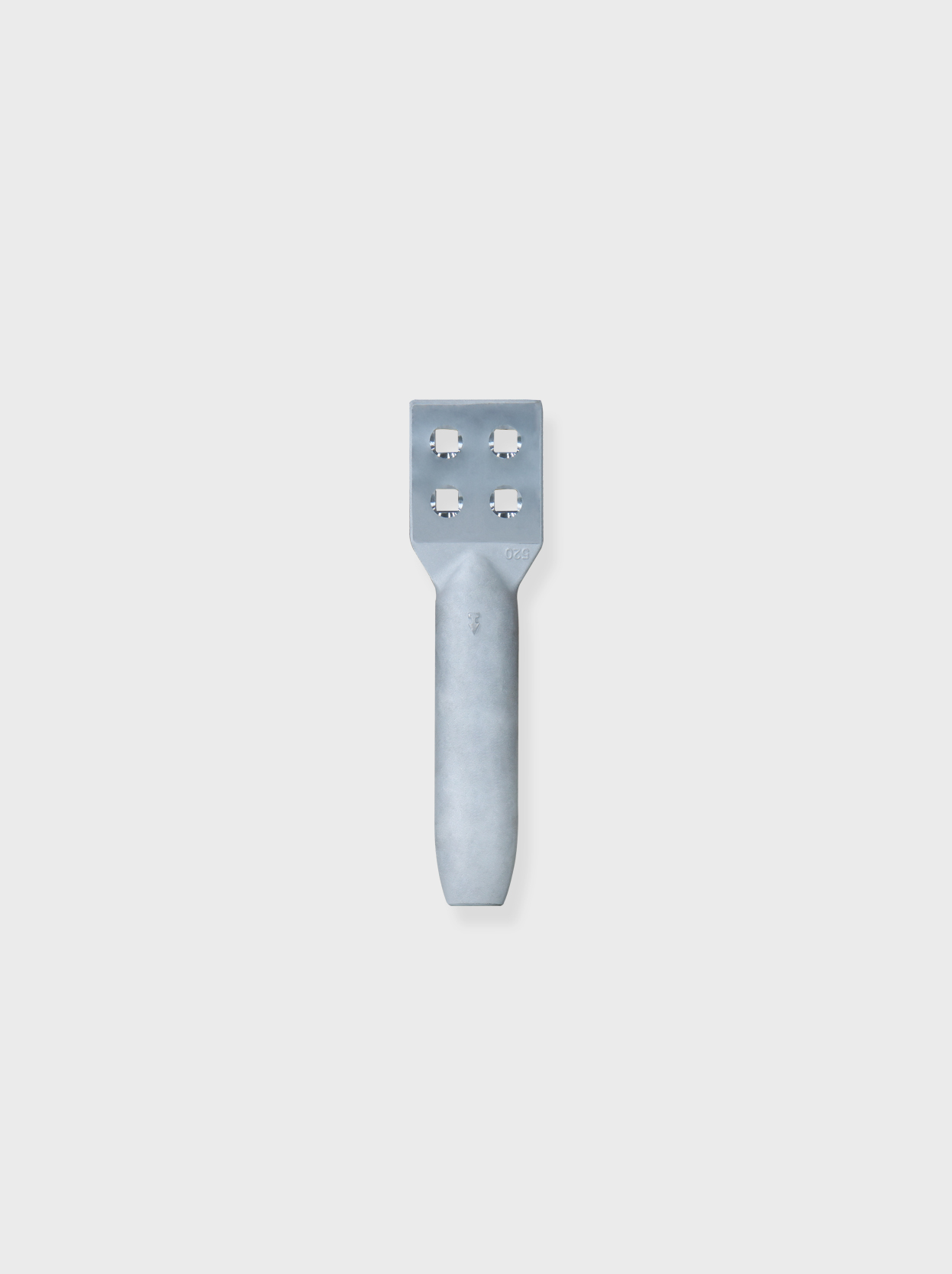

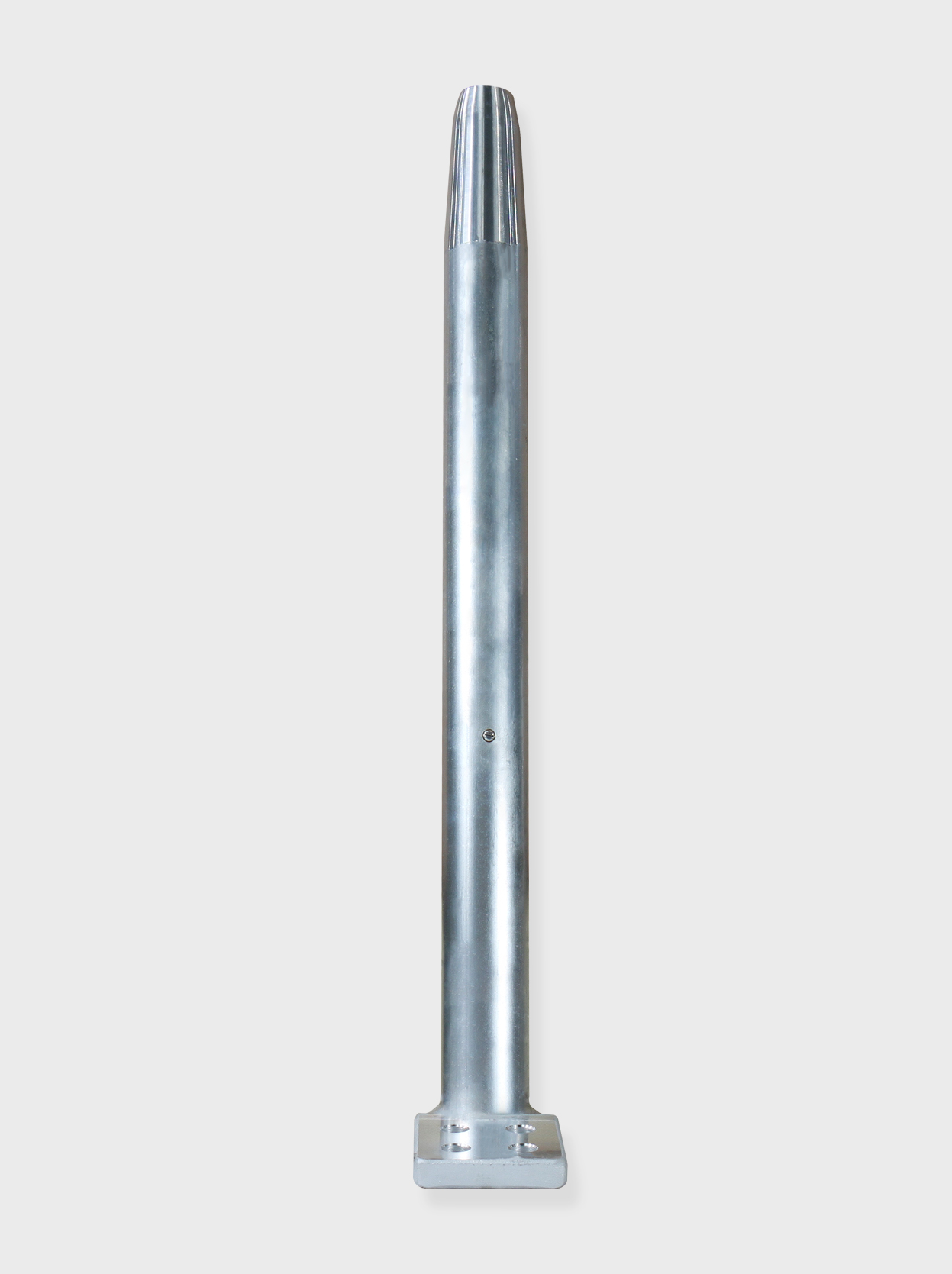

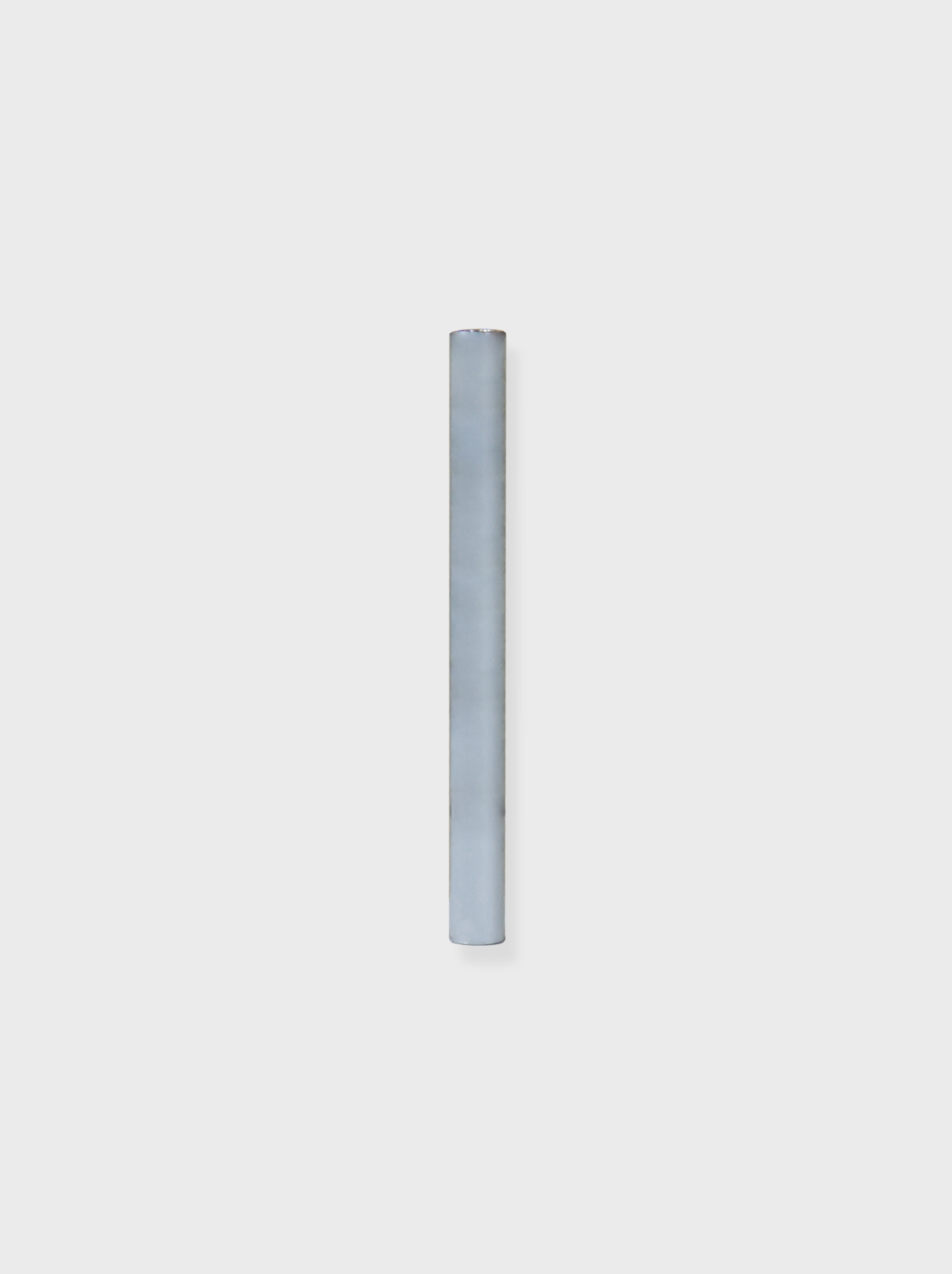

압축형 인류클램프
기능 및 용도
내장철탑에 증용량 알루미늄연선을 취부하는 금구
| 제품 항목 | 제품 |
|---|---|
| 압축형 인류클램프 | DEAC-310 |
| DEAC-290L | |
| DEAC-240 | |
| DEAC-430 | |
| DEAC-410L | |
| DEAC-330 | |
| DEAC-520 | |
| DEAC-500L | |
| DEAC-410L | |
| DEAC-540 | |
| DEAC-520L | |
| DEAC-440 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 적용전선 (mm²) |
계산 단면적 (mm²) |
연선구성 (본/mm) |
최소인장하중 kN(kgf) |
외경 (mm) |
ACSR 대응규격 (mm²) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 연알루미늄(TW) | 복합심 or 강심 |
연알루미늄 / TW (등가경) |
복합심 or 강심 |
연알루미늄(TW) | 복합심 or 강심 |
||||||
| GS-5975-0204 : 연알루미늄 연선용 압축형 인류클램프 |
127081 | DEAC - 310 | ASCC 310 (탄소유리) | 309.5 | 39.7 | 6/TW (4.95), 10/TW (4.97) |
1/7.11 | 102.4 (10,440) | 21.78 | 7.11 | 240 |
| 128399 | DEAC - 290L | ASCC 290 (탄소금속) | 294.7 | 57.4 | 9/TW (3.95), 13/TW (4.25) |
1/8.7 | 110.0 (11,230) | 21.78 | 8.7 | ||
| 127082 | DEAC - 240 | ACMR 240 | 242.0 | 56.30 | 7/TW (4.15), 11/TW (4.13) |
7/3.2 | 101.3 (10,340) | 20.7 | 9.6 | ||
| 127083 | DEAC - 430 | ASCC 430 (탄소유리) | 425.7 | 51.9 | 8/TW (5.20), 12/TW (5.21) |
1/8.13 | 135.0 (13,770) | 25.14 | 8.13 | 330 | |
| 128400 | DEAC - 410L | ASCC 410 (탄소금속) | 407.6 | 68.6 | 8/TW (5.1), 12/TW (5.09) |
1/9.5 | 140.5 (14,340) | 25.14 | 9.5 | ||
| 127084 | DEAC - 330 | ACMR 330 | 330.5 | 52.83 | 8/TW (4.49), 12/TW (4.65) |
7/3.1 | 100.6 (10,270) | 23.2 | 9.3 | ||
| 127085 | DEAC - 520 | ASCC 520 (탄소유리) | 516.1 | 71.3 | 8/TW (5.56), 14/TW (5.41) |
1/9.53 | 181.8 (18,540) | 28.14 | 9.53 | 410 | |
| 128401 | DEAC - 500L | ASCC 500 (탄소금속) | 493.1 | 87.2 | 9/TW (5.20), 14/TW (5.24) |
1/10.7 | 186.9 (19,070) | 28.14 | 10.7 | ||
| 127086 | DEAC - 410 | ACMR 410 (탄소유리) | 413.4 | 67.35 | 8/TW (5.13), 12/TW (5.13) |
7/3.5 | 127.9 (13,050) | 26.0 | 10.5 | ||
| 127087 | DEAC - 540 | ASCC 540 (탄소유리) | 536.9 | 60.3 | 8/TW (4.295), 12/TW (4.366), 16/TW (4.383) |
1/8.76 | 158.8 (16,200) | 28.63 | 8.76 | 480(R) | |
| 128402 | DEAC - 520L | ASCC 520 (탄소금속) | 518.0 | 87.2 | 9/TW (5.35), 13/TW (5.56) |
1/10.7 | 188.3 (19,210) | 28.71 | 10.7 | ||
| 127088 | DEAC - 440 | ACMR 440 | 438.42 | 49.48 | 9/TW (5.38), 13/TW (5.28) |
7/3.0 | 106.4 (10,850) | 26.2 | 9.0 | ||
