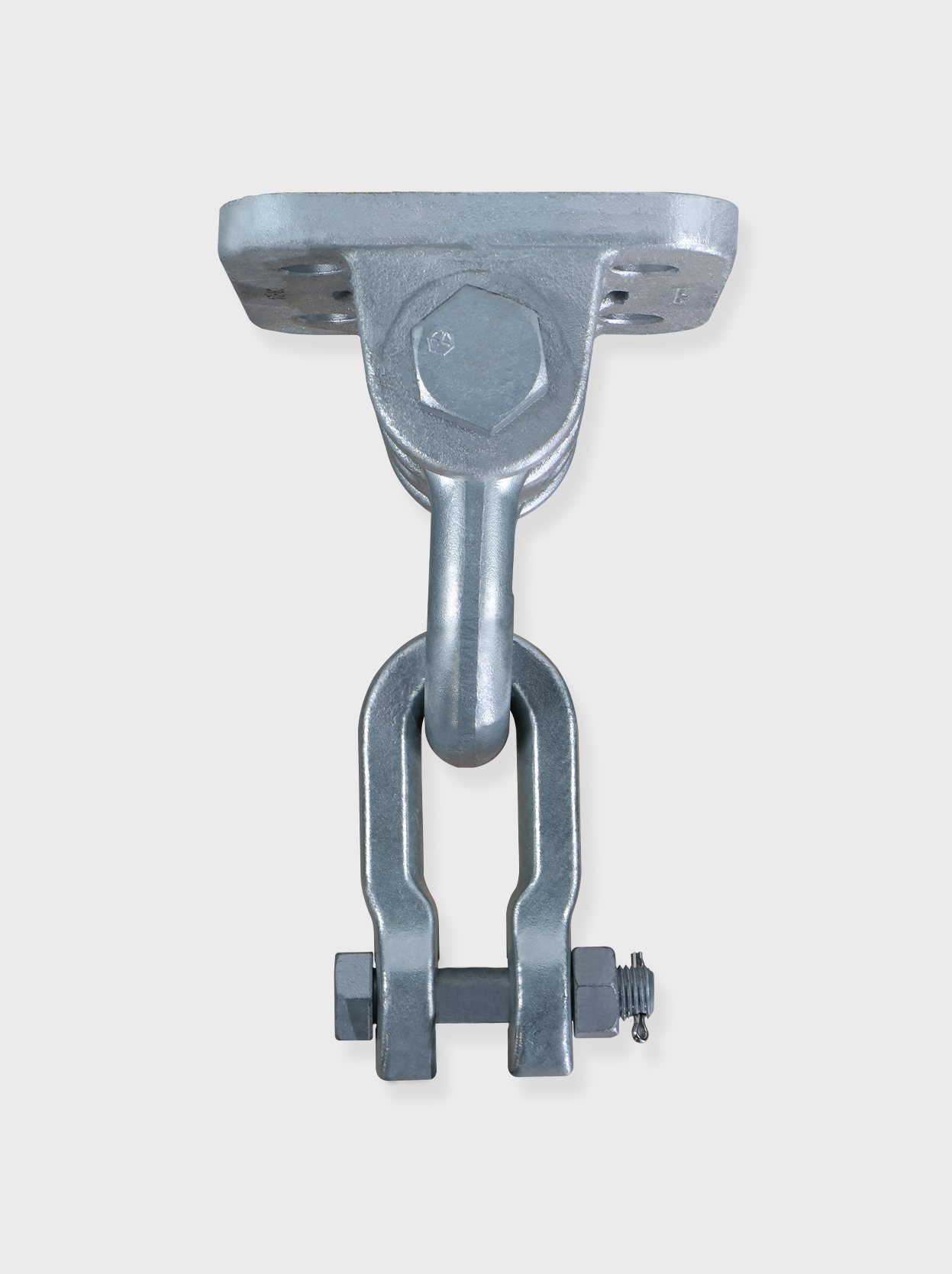

TFS-21
TFS-21

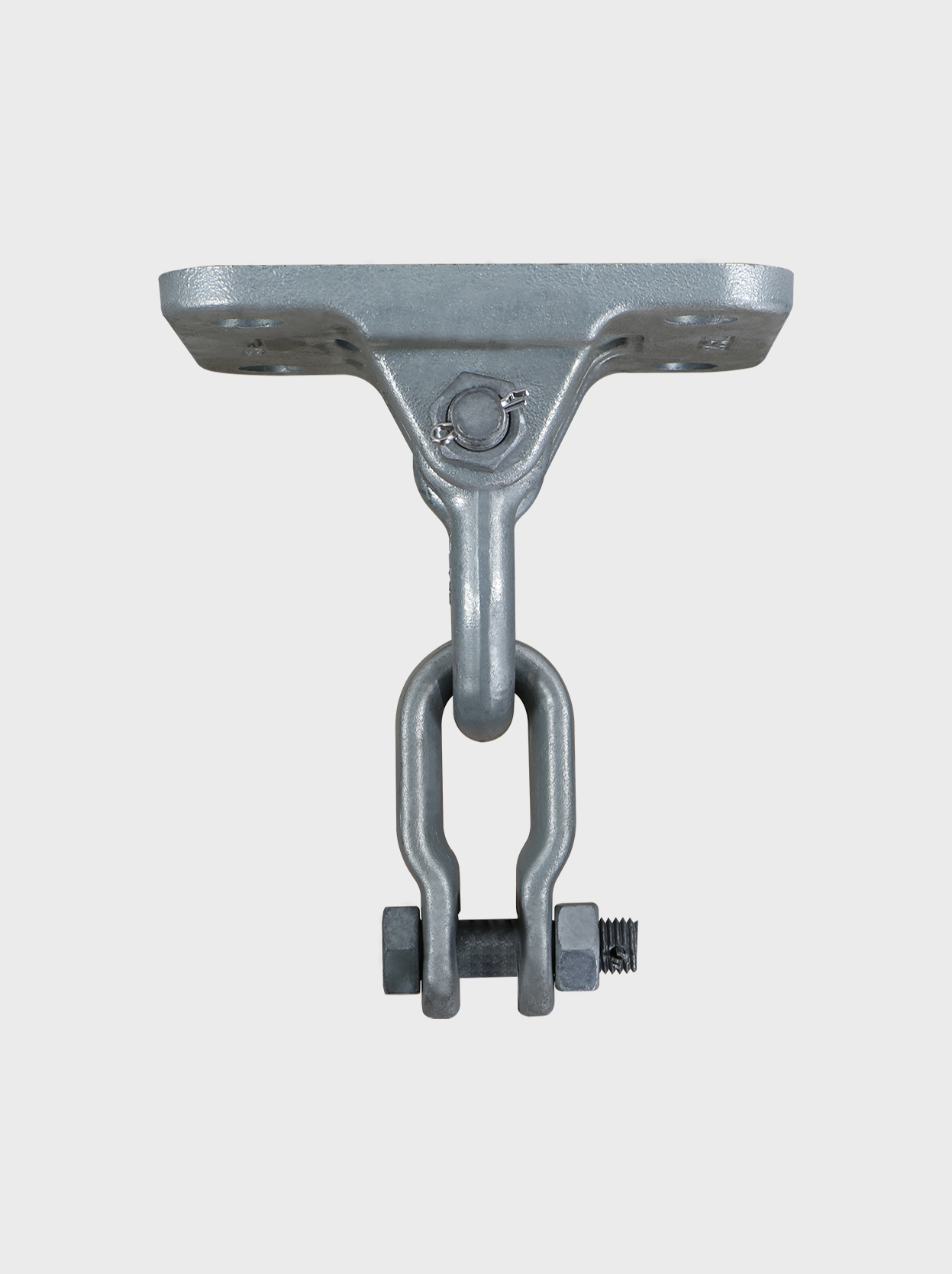

TFD-42
TFD-42

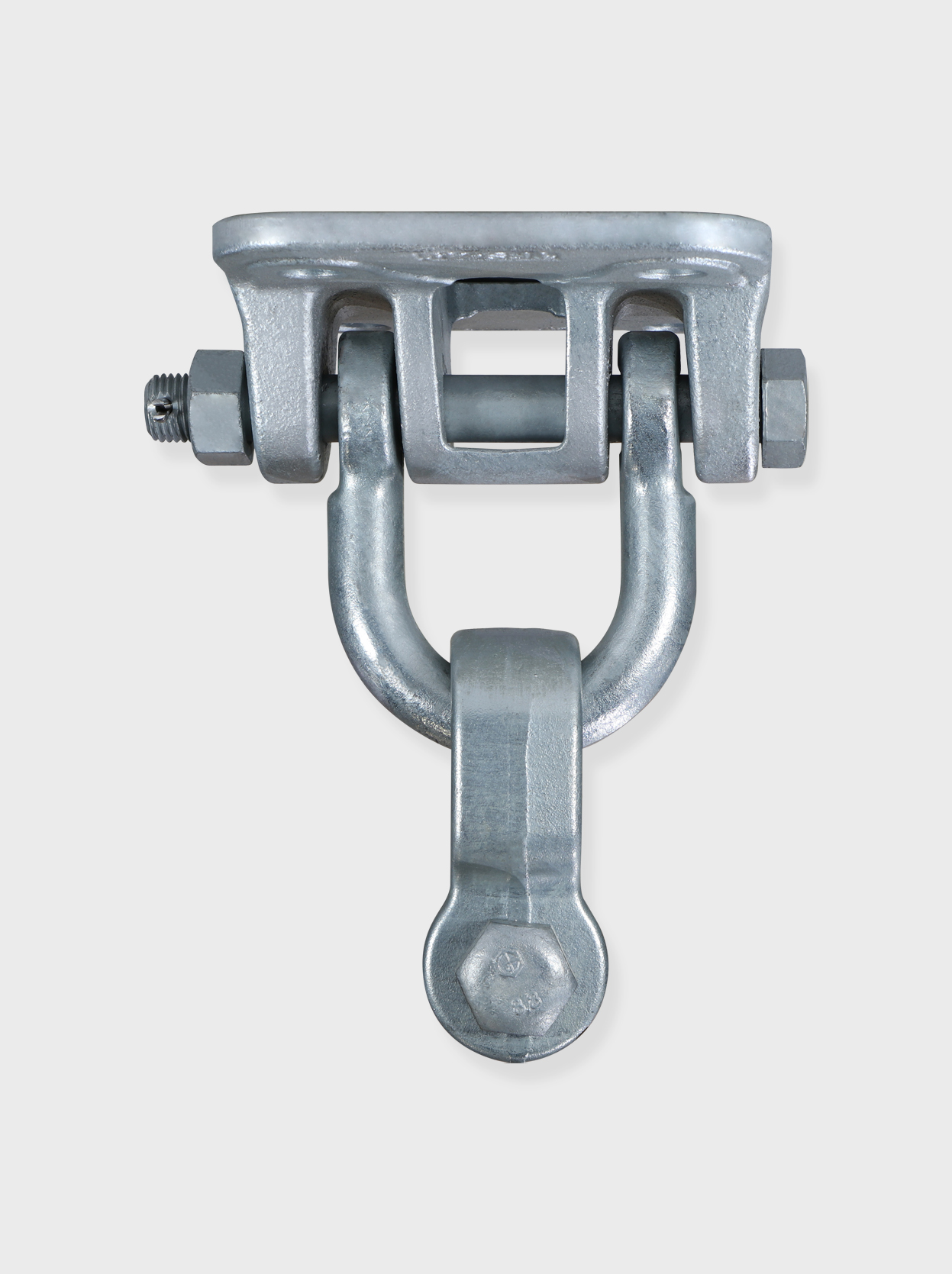

TFTS-60
TFTS-60

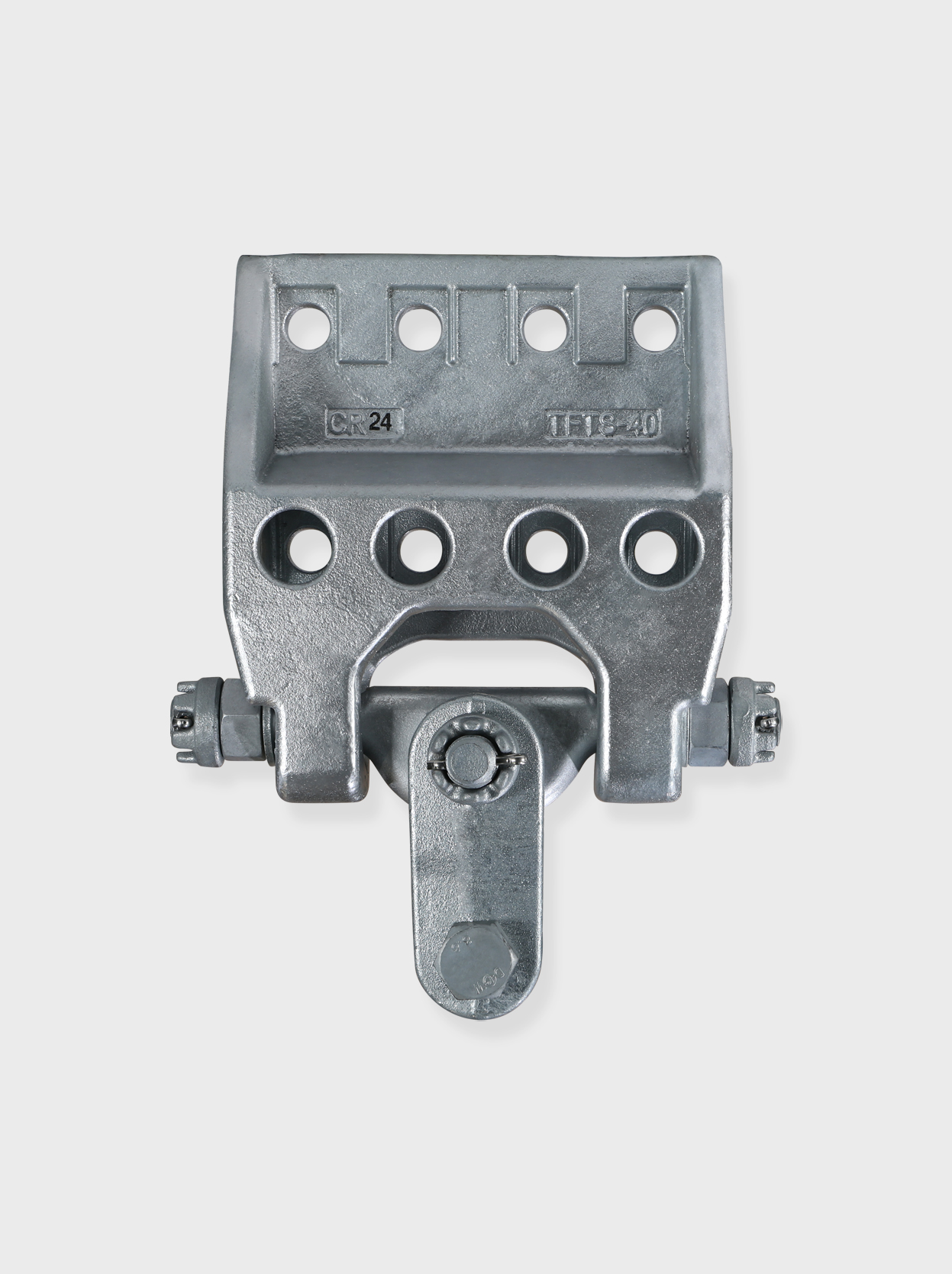

TFTD-60
TFTD-60
TFD-80
TFD-80
TFTS-40
TFTS-40
345kV, 765kV, HVDC
기능 및 용도
345kV 및 765kV, HVDC 500kV용 애자장치를 철탑에 취부하기 위하여 사용됨
| 제품 항목 | 제품 |
|---|---|
| 345kV | TFS-21 |
| 345kV, HVDC | TFD-42 |
| 345kV, HVDC | TFTS-60 |
| 345kV | TFTD-60 |
| 765kV, HVDC | TFD-60 |
| 765kV, HVDC | TFD-80 |
| 765kV, HVDC | TFTS-80 |
| 765kV, HVDC | TFTS-40 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 종류 | 시험 하중 [kN(kgf)] | 적용 애자장치 |
|---|---|---|---|---|---|
| ES-5975-0055 : 345kV 송전용 애자장치 금구류 |
101359 | TFS-21 | 1련현수형 | 205.94 (21,000) | 345kV 1련현수 애자장치 |
| 101360 | TFS-42 | 2련현수형 | 411.88 (42,000) | 345kV 2련현수 애자장치, HVDC 500kV 중성선용 2련현수 애자장치 | |
| 101362 | TFTD-60 | 양측내장형 | 588.40 (60,000) | 345kV 2련내장 애자장치 | |
| 101363 | TFTS-60 | 편측내장형 | 588.40 (60,000) | 345kV 2련내장 애자장치, HVDC 500kV 중성선용 2련내장 애자장치 | |
| 101401 | TFD-60 | 2련현수형 | 588.40 (60,000) | 765kV 2련현수 애자장치, HVDC 500kV 전력선용 2련현수 애자장치 | |
| 101402 | TFD-80 | 2련현수형 | 816.33 (80,000) | 765kV 2련현수 애자장치, HVDC 500kV 전력선용 2련현수 애자장치 | |
| 101403 | TFTS-80 | 2련내장형 | 816.33 (80,000) | 765kV 2련내장 애자장치, HVDC 500kV 전력선용 2련내장 애자장치 | |
| 101404 | TFTS-40 | 3련내장형 | 408.12 (40,000) | 765kV 3련내장 애자장치, HVDC 500kV 전력선용 3련내장 애자장치 |
