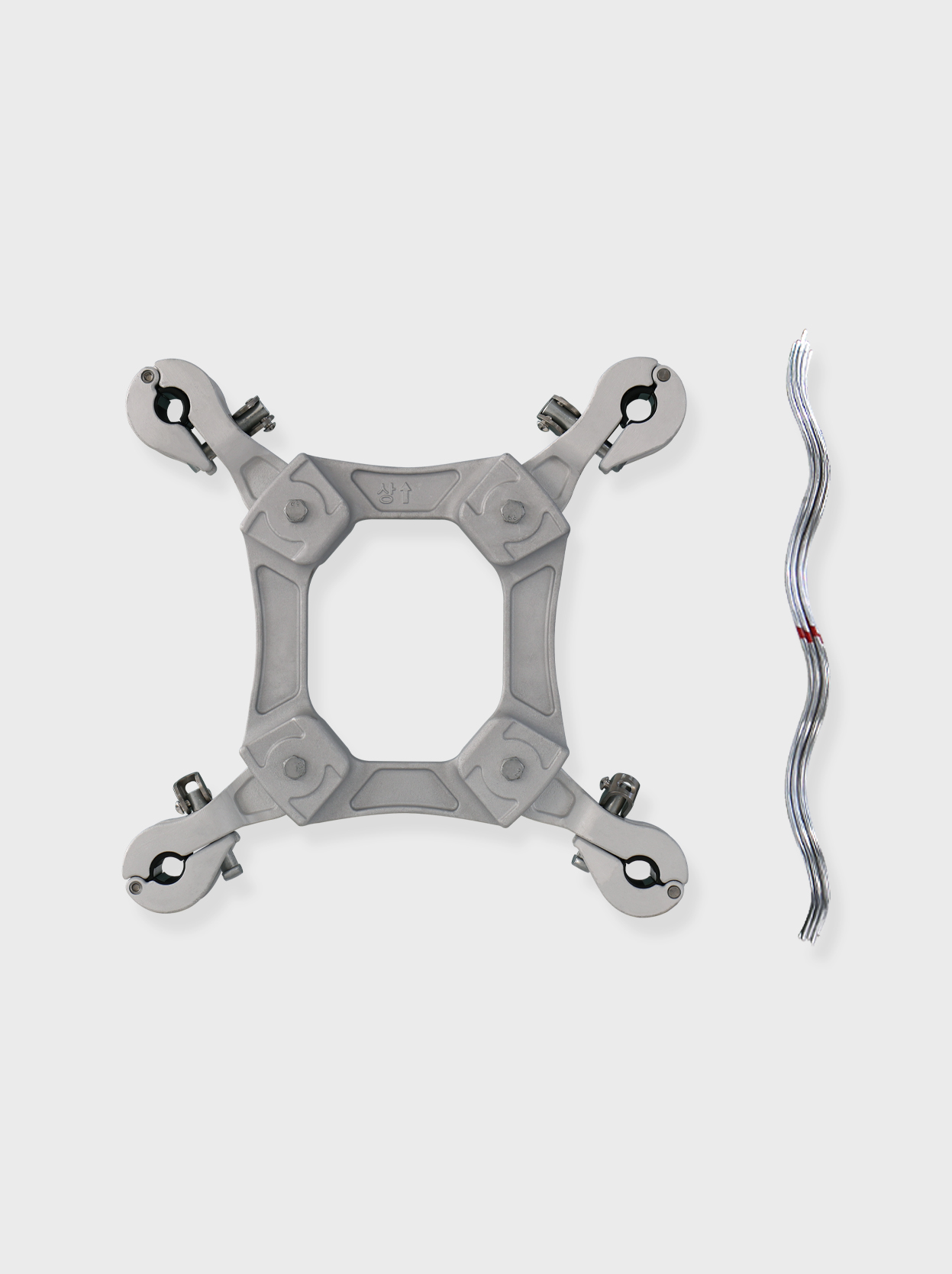

4도체 스페이서 댐퍼 세트

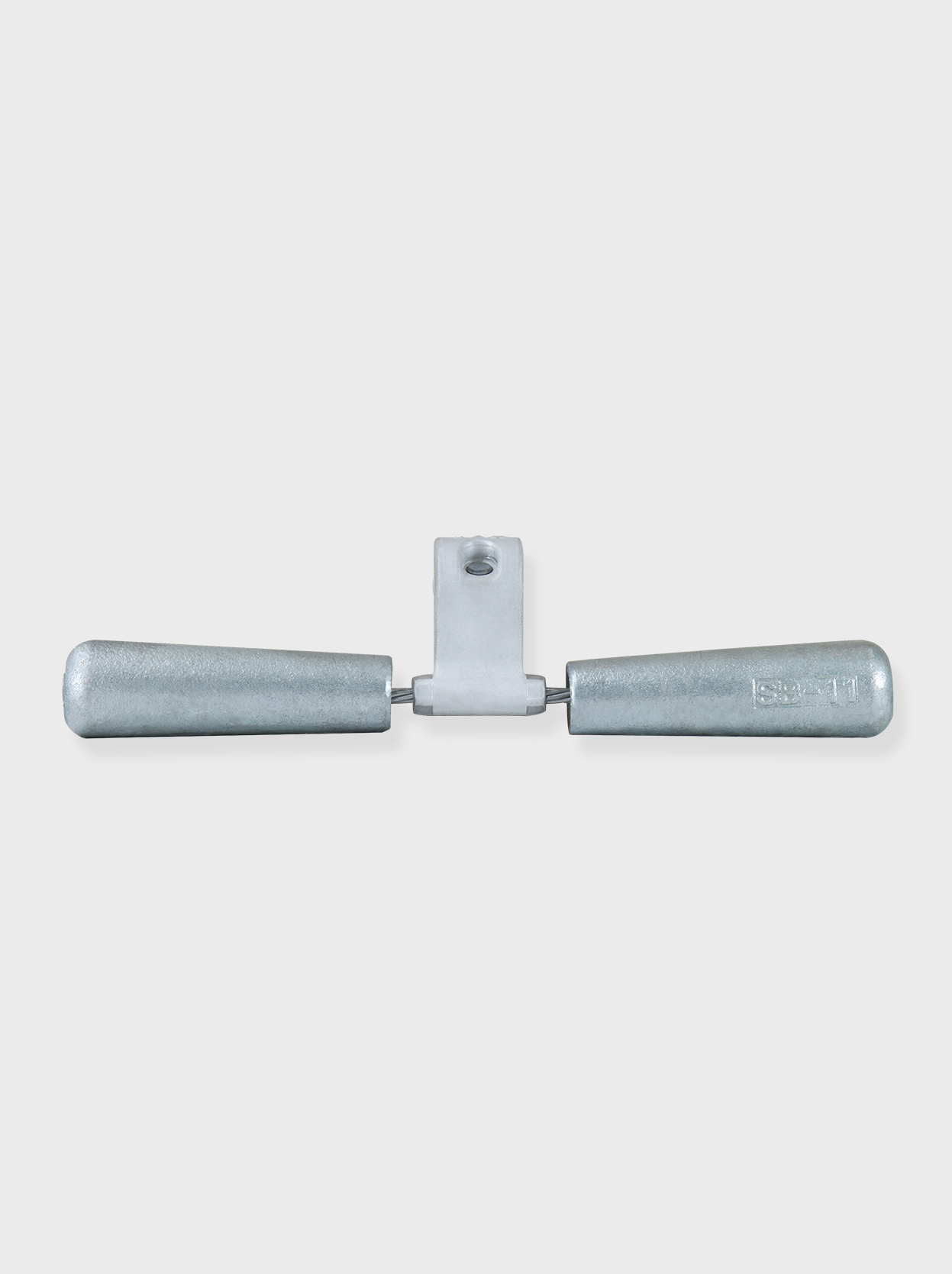

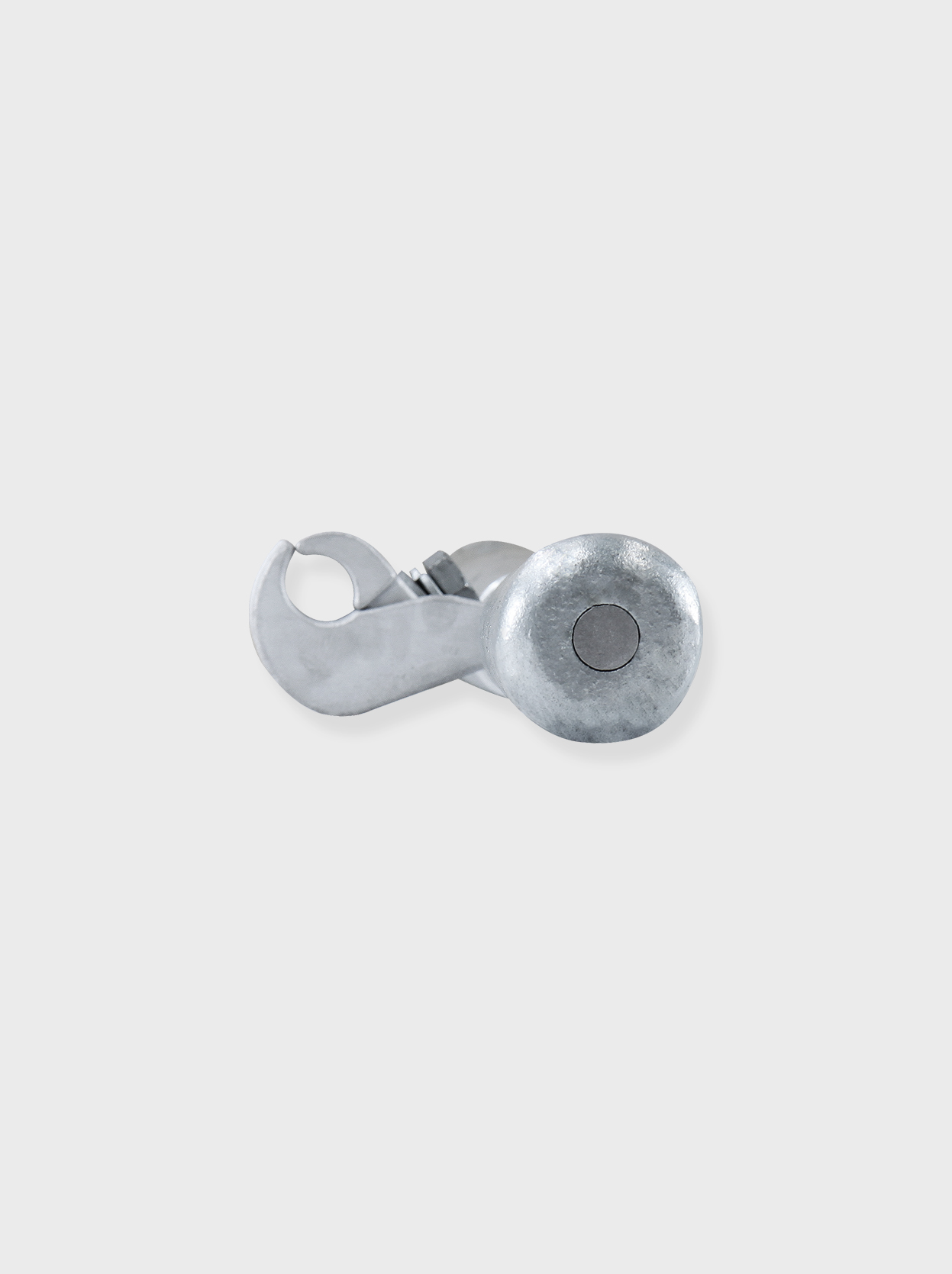

SB-11
SB-11

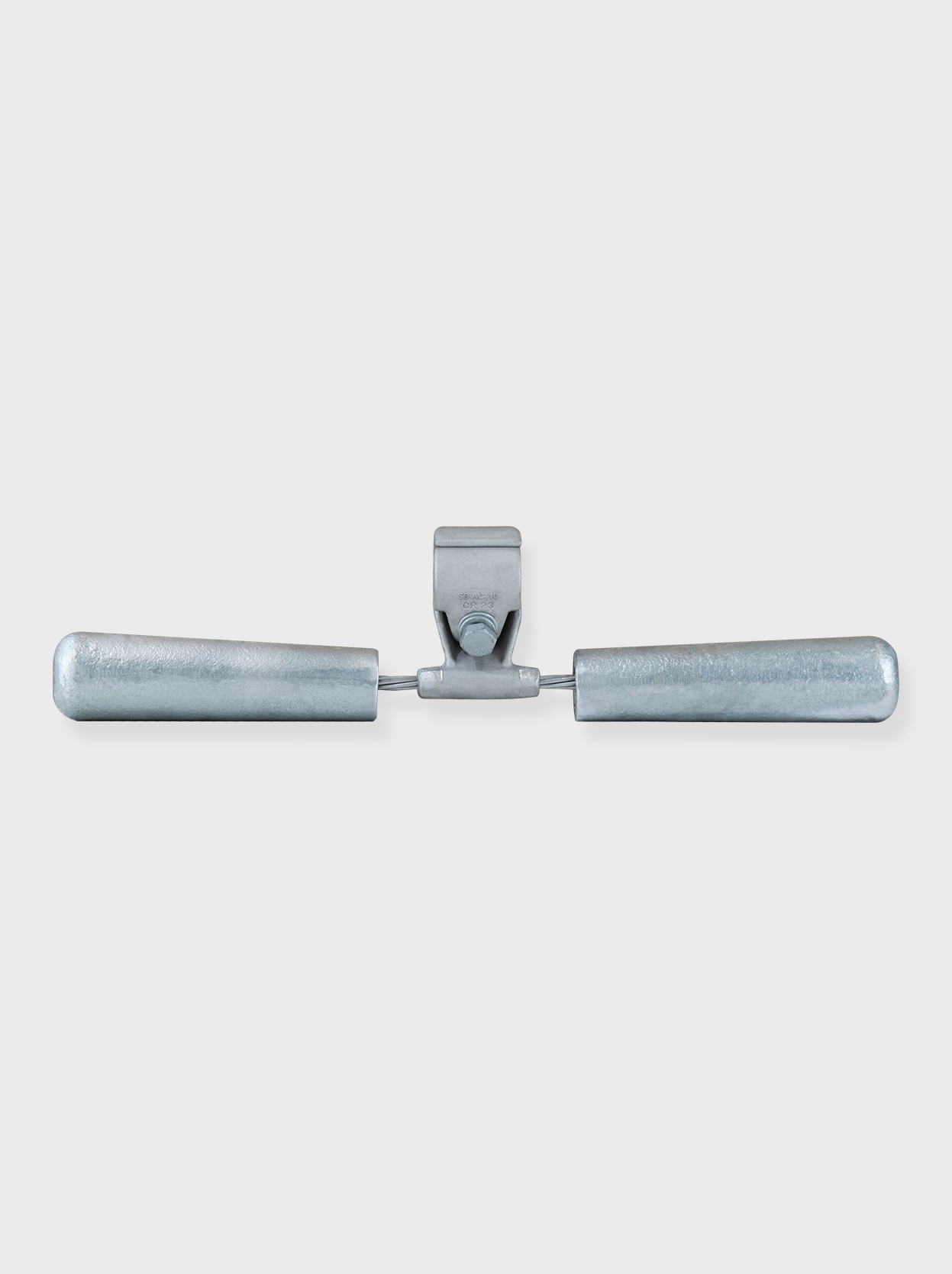

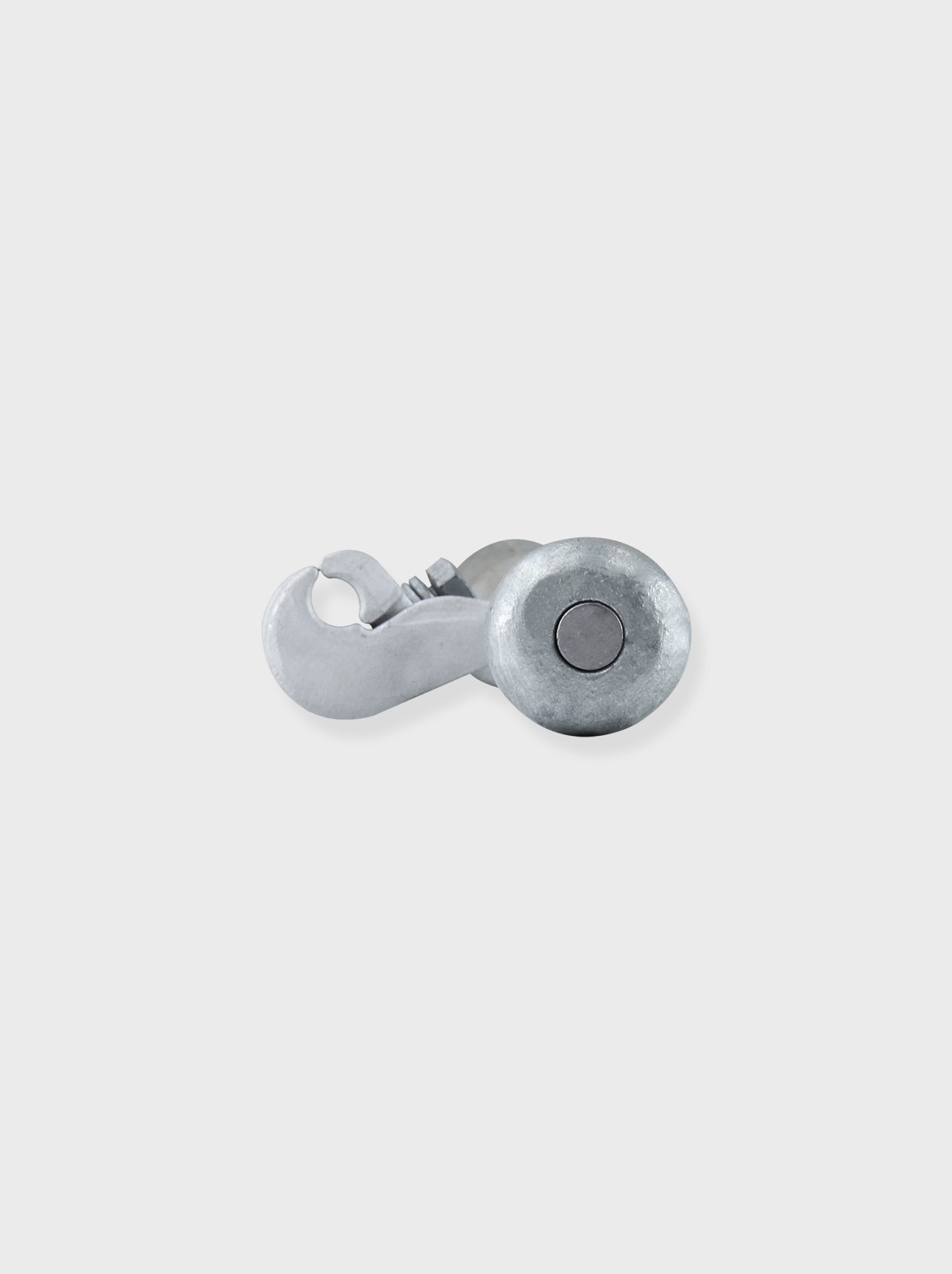

SB-14
SB-14
댐퍼
기능 및 용도
전력선의 서브스판 진동에 의한 철탑의 붕괴를 막기위한 장치 / 서브스판 진동은 풍속 10m/s이상에서 발생된다고 하나, 실제로는 스페이서댐퍼 설치로 진동진폭이 크게 감쇠됨
| 제품 항목 | 제품 |
|---|---|
| 스톡브릿지댐퍼 | SB-AC240 |
| SB-AC410 | |
| SB-AC480 | |
| 4도체 스페이서댐퍼 | 345kV 증용량 전선용 4도체 스페이서 댐퍼 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 댐퍼규격 | 적용전선 (mm²) | 비고 (ACSR 대응규격) |
|||
|---|---|---|---|---|---|---|---|---|
| 추중량 | 아마로드길이 | |||||||
| GS-5340-0055 : 연알루미늄 연선용 스톡브리지댐퍼 |
127070 | SB-AC240 | 5.5kg | 500mm | ASCC 290 (탄소-금속) ASCC 310 (탄소-유리) ACMR 240 |
240mm² | ||
| ASCC 330 | 330mm² | |||||||
| 127071 | SB-AC410 | 6.4kg | 600mm | ASCC 410 (탄소-금속) | 330mm² | |||
| ASCC 430 (탄소-유리) | ||||||||
| ACMR 410 | 410mm² | |||||||
| ACMR 440 | 480mm²(R) | |||||||
| 127072 | SB-AC480 | 7.3kg | 660mm | ASCC 500 (탄소-금속) | 410mm² | |||
| ASCC 520 (탄소-유리) | ||||||||
| ASCC 520 (탄소-금속) | 480mm² | |||||||
| ASCC 540 (탄소-유리) | ||||||||
| 한전표준구매규격 | 품목번호 | 기호 | 적용전선 | 회전각도 | 소도체간격 (전선 중심간) |
선조 장악력 | ACSR 대응규격 (mm²) | |
| 종류 (mm²) | 외경 (mm) | |||||||
| GS-5975-0214 : 용량증대 알루미늄 연선용 4도체 스페이서댐퍼 |
127302 | TSAS-430 | ASCC 430 | 25.14 | ±30°이상 | 400±3mm | 200kgf | 330 |
| 128309 | TSAS-410L | ASCC 410L | 25.14 | |||||
| 127303 | TSAC-330 | ACMR 330 | 23.2 | |||||
| 127304 | TSAS-520 | ASCC 520 | 28.14 | ±30°이상 | 400±3mm | 200kgf | 410 | |
| 128310 | TSAS-500L | ASCC 500L | 28.14 | |||||
| 127305 | TSAC-410 | ACMR 410 | 26.0 | |||||
| 127306 | TSAS-540 | ASCC 540 | 28.63 | ±30°이상 | 457±3mm | 200kgf | 480 | |
| 128311 | TSAS-520L | ASCC 520L | 28.71 | |||||
| 127307 | TSAC-440 | ACMR 440 | 26.2 | |||||
