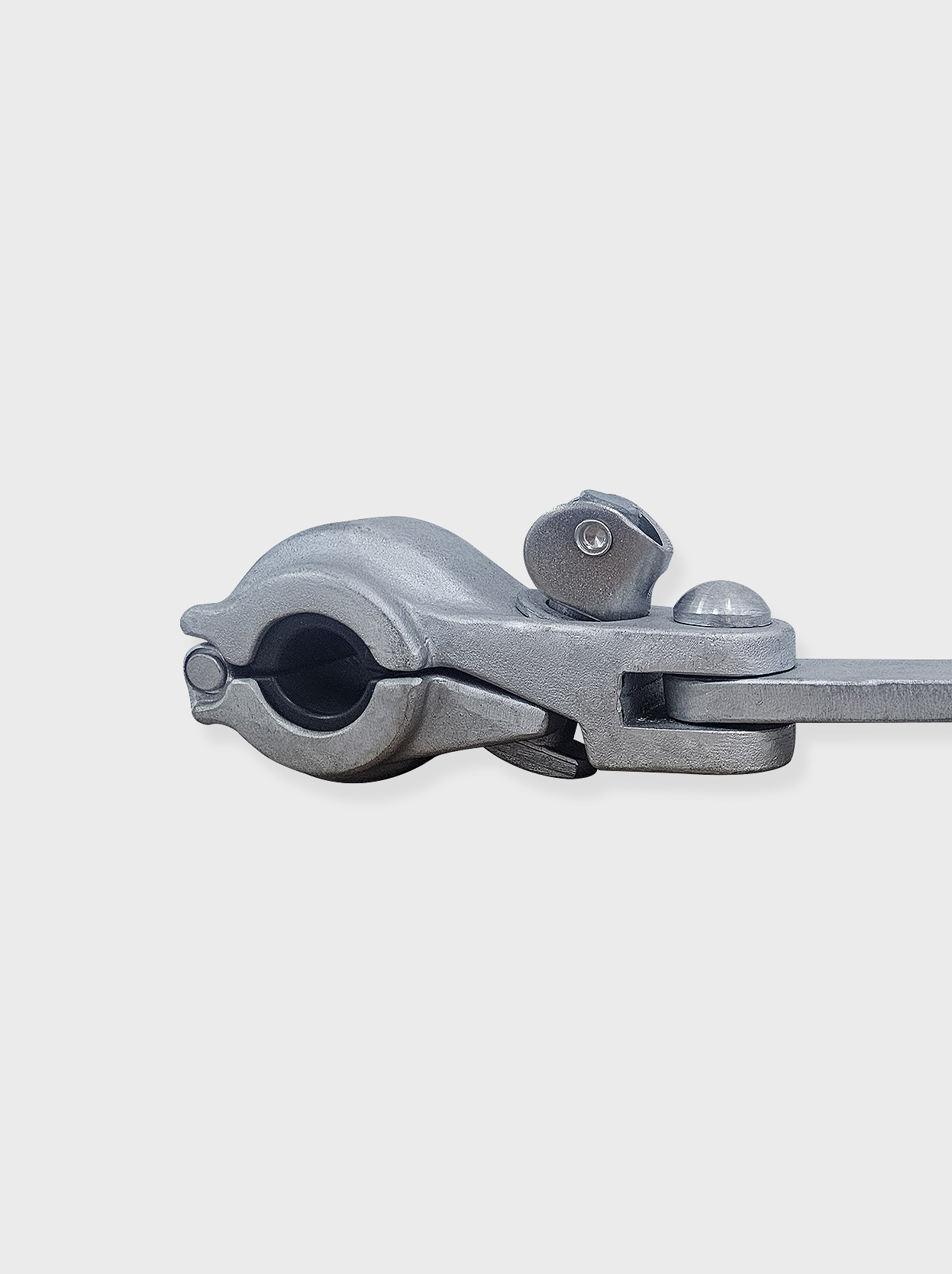

증용량 전선용 복도체 스페이서
스페이서
기능 및 용도
철탑에 가선되어 있는 전선간의 혼촉을 방지하기 위한 금구
| 제품 항목 | 제품 |
|---|---|
| 증용량 복도체 스페이서 | 증용량 전선용 복도체 스페이서 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 적용전선 | 회전각도 | 소도체간격 (전선 중심간) |
선조 장악력 | ACSR 대응규격 (mm²) |
|
|---|---|---|---|---|---|---|---|---|
| 종류(mm²) | 외경(mm) | |||||||
| GS-5975-0213 : 연알루미늄 연선용 2도체 스페이서 |
127302 | TSAS-430 | ASCC 430 | 25.14 | ±30°이상 | 400±3mm | 200kgf | 330 |
| 128309 | TSAS-410L | ASCC 410L | 25.14 | |||||
| 127303 | TSAC-330 | ACMR 330 | 23.2 | |||||
| 127304 | TSAS-520 | ASCC 520 | 28.14 | ±30°이상 | 400±3mm | 200kgf | 410 | |
| 128310 | TSAS-500L | ASCC 500L | 28.14 | |||||
| 127305 | TSAC-410 | ACMR 410 | 26.0 | |||||
| 127306 | TSAS-540 | ASCC 540 | 28.63 | ±30°이상 | 457±3mm | 200kgf | 480 | |
| 128311 | TSAS-520L | ASCC 520L | 28.71 | |||||
| 127307 | TSAC-440 | ACMR 440 | 26.2 | |||||
