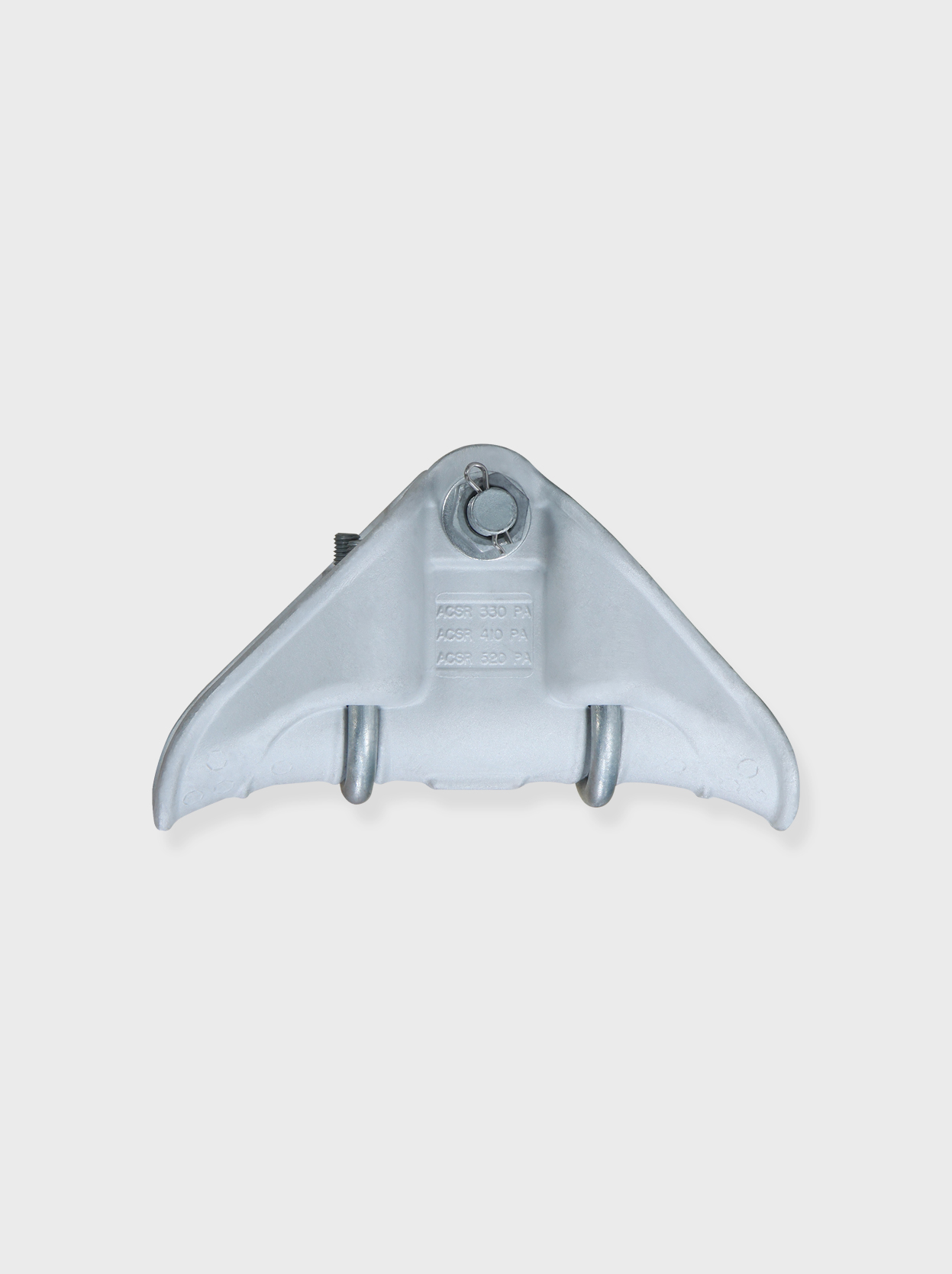

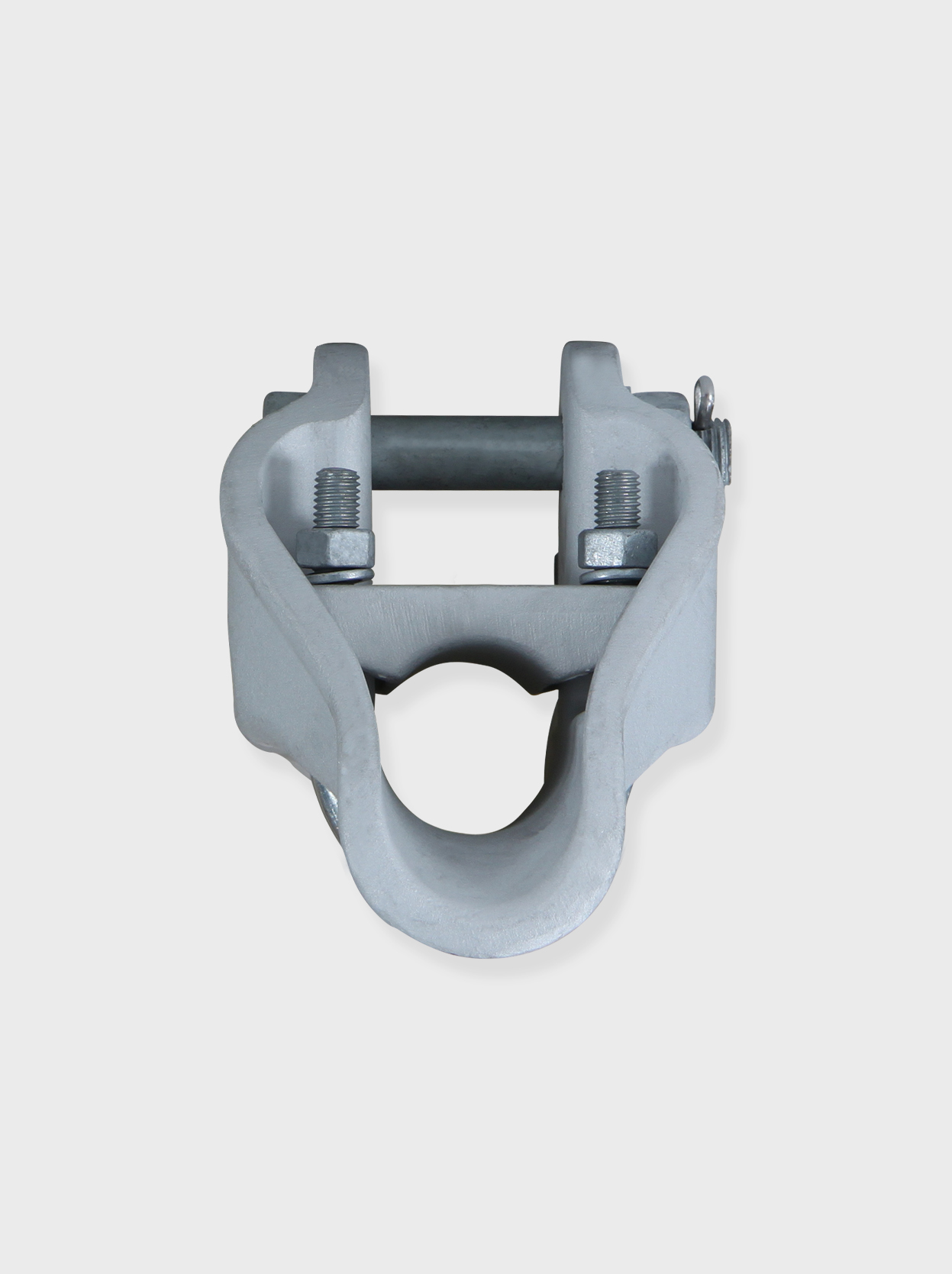

송전선용 현수클램프
송전선용 현수클램프
현수클램프
기능 및 용도
가공선로에서 알루미늄 합금연선 전선 가선 시 현수철탑에서 전선을 지지하는데 사용
| 제품 항목 | 제품 |
|---|---|
| 현수클램프 | 송전선용 현수클램프 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 적용전선 | 선조장악력 kN (kgf) | 시험하중 | 조임 Torque kN • cm (kgf • cm) | 비고 | |
|---|---|---|---|---|---|---|---|---|
| ACSR (mm²) | 아마로드포함 외경 (mm) | |||||||
| ES-5975-0017 : 강심알루미늄연선용 현수클램프 |
101636 | SUA-3 | 95 | 13.5 | 7.84 (800) | 78.40 (8,000) | 5.39 (550) | |
| 97 | 16.0 | 25.48 (2,600) | ||||||
| 120 | 17.5 | 23.52 (2,400) | ||||||
| 160 | 18.2 | 16.66 (1,700) | ||||||
| 101637 | SUA-5 | 240 | 22.4 | 24.50 (2,500) | 78.40 (8,000) | 5.39 (550) | ||
| PA 97 | 25.2 | 25.48 (2,600) | ||||||
| 330 | 25.3 | 26.46 (2,700) | ||||||
| PA 120 | 27.9 | 23.52 (2,400) | ||||||
| PA 160 | 29.0 | 16.66 (1,700) | ||||||
| 101638 | SUA-7 | 410 | 28.5 | 33.32 (3,400) | 112.70 (11,500) | 5.39 (550) | ||
| 520 | 31.5 | 37.24 (3,800) | ||||||
| PA 240 | 35.8 | 24.50 (2,500) | ||||||
| 101639 | SUA-9 | PA 330 | 40.9 | 26.46 (2,700) | 112.70 (11,500) | 5.39 (550) | ||
| PA 410 | 44.1 | 33.32 (3,400) | ||||||
| PA 520 | 48.7 | 37.24 (3,800) | ||||||
