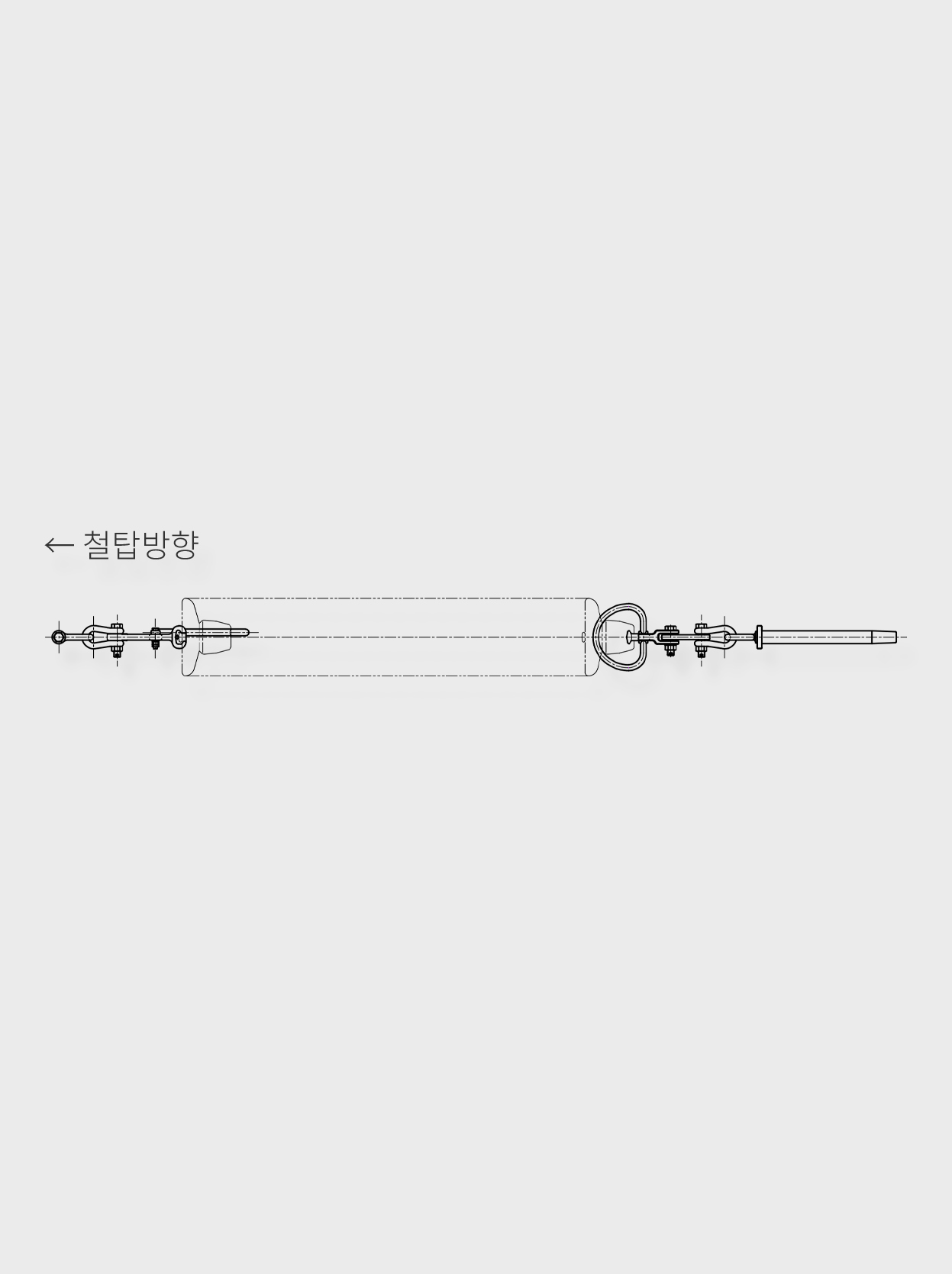

1련내장 단도체 정조형
1련내장 단도체 역조형

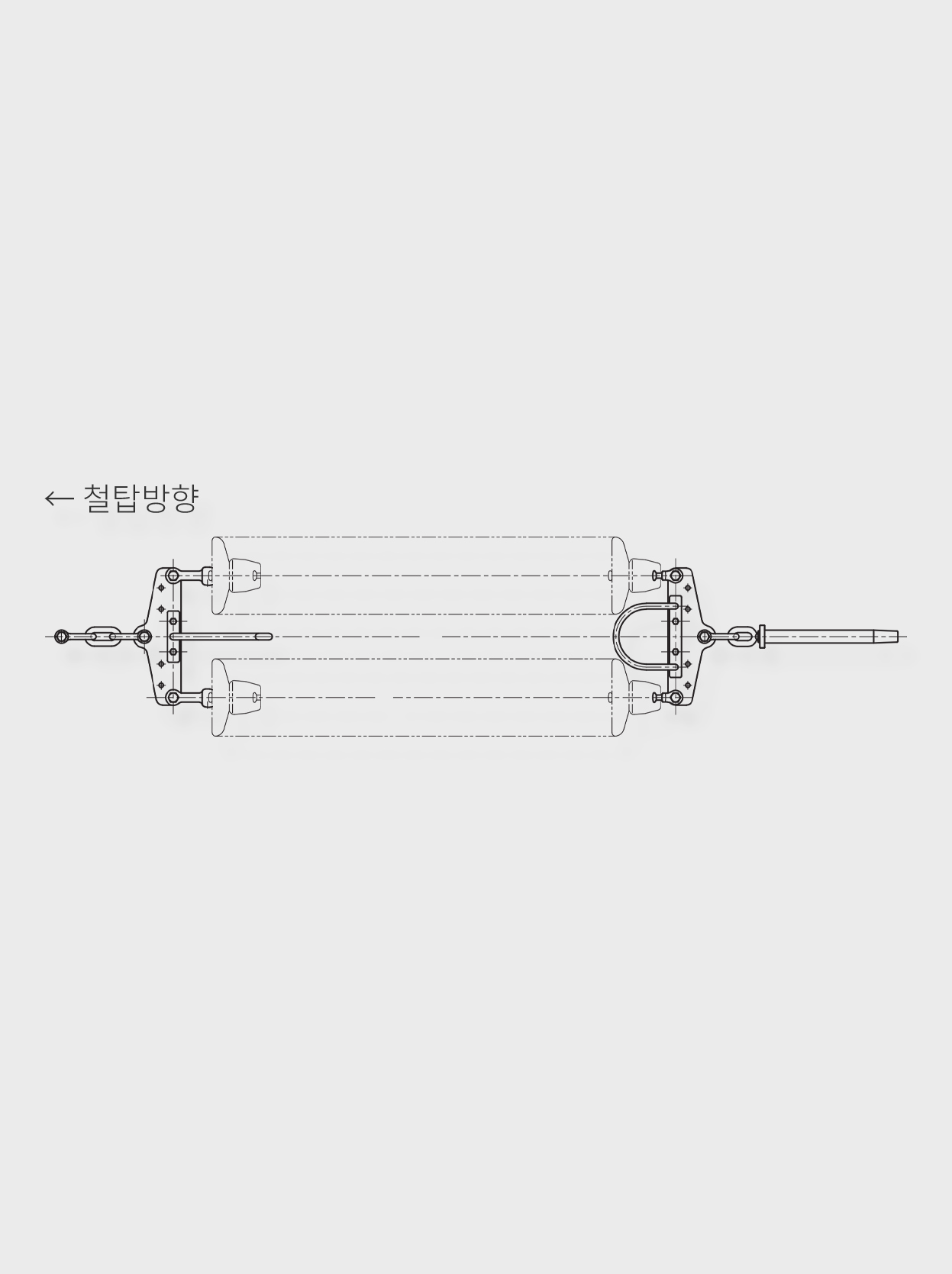

2련내장 단도체 정조형
2련내장 단도체 역조형

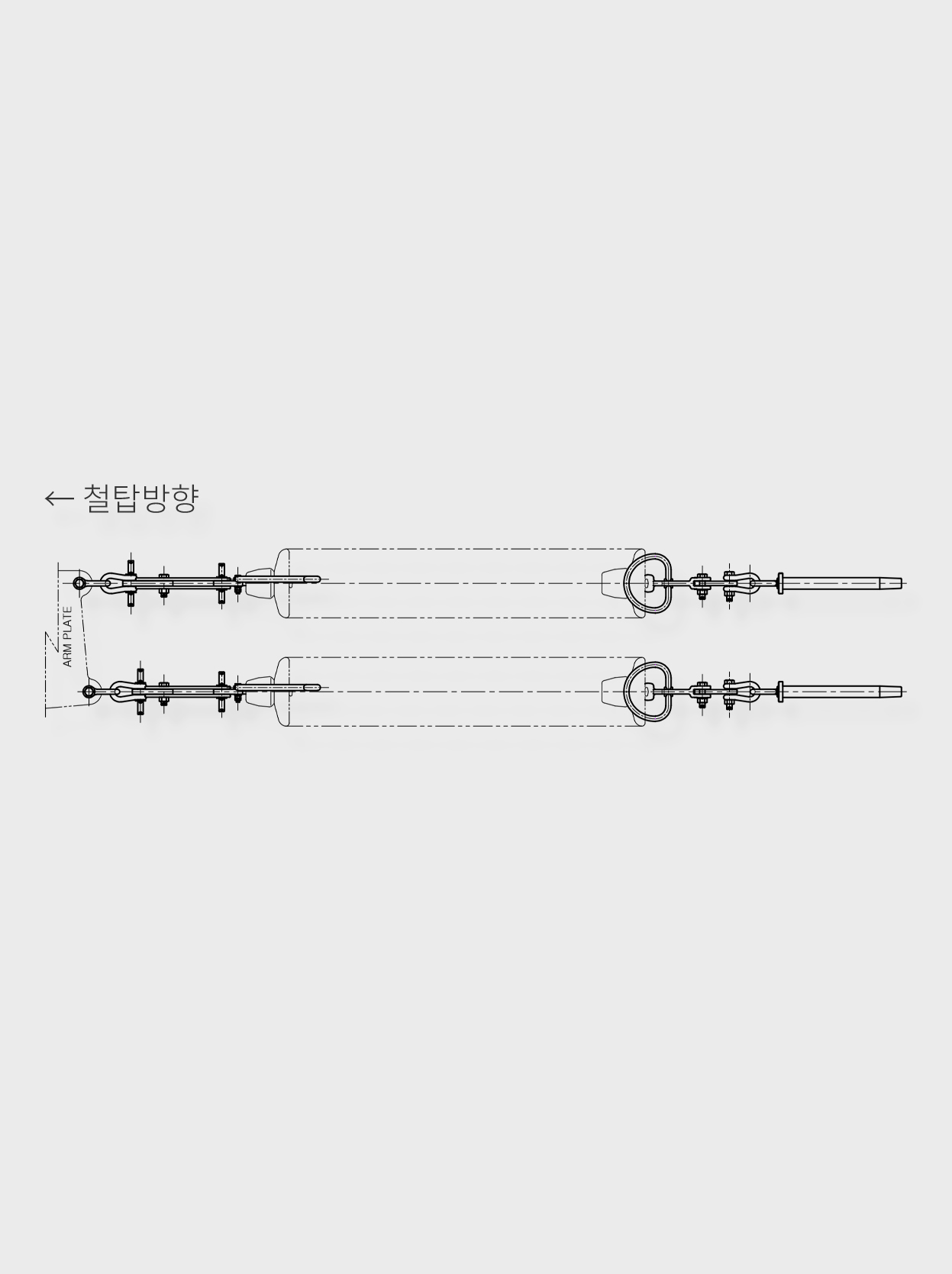

2련내장 복도체 정조형
2련내장 복도체 역조형

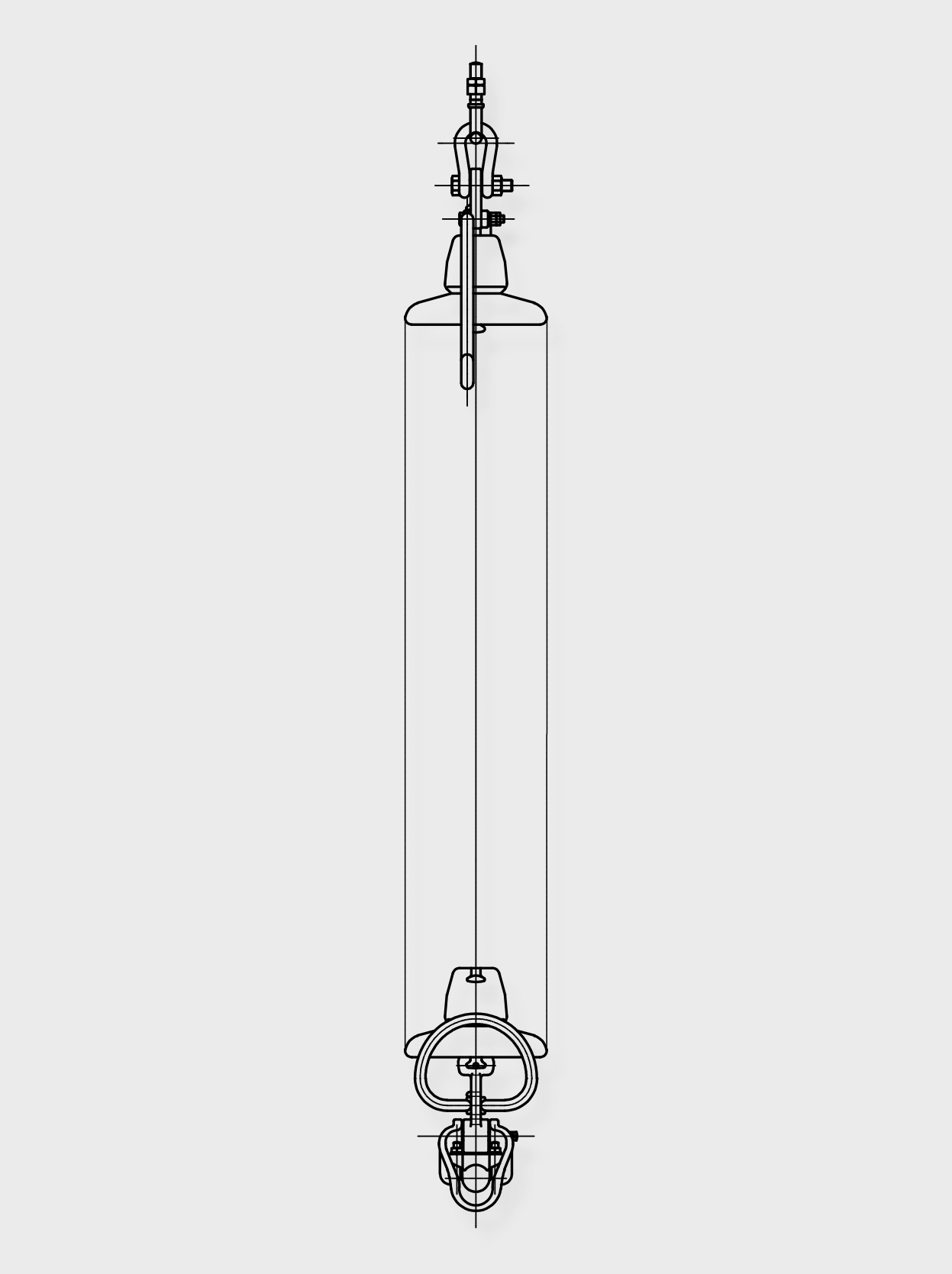

1련내장 단도체

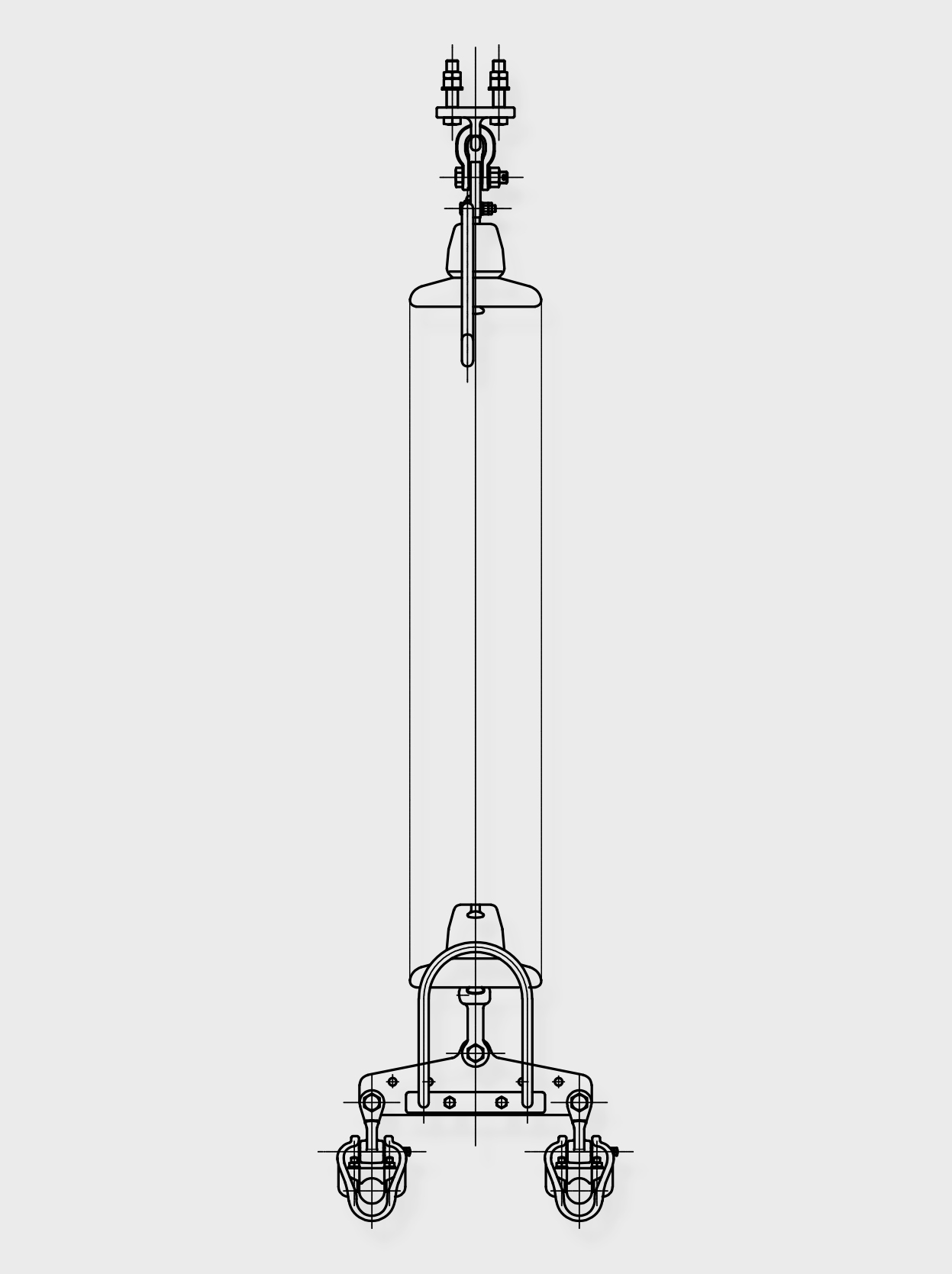

1련내장 복도체

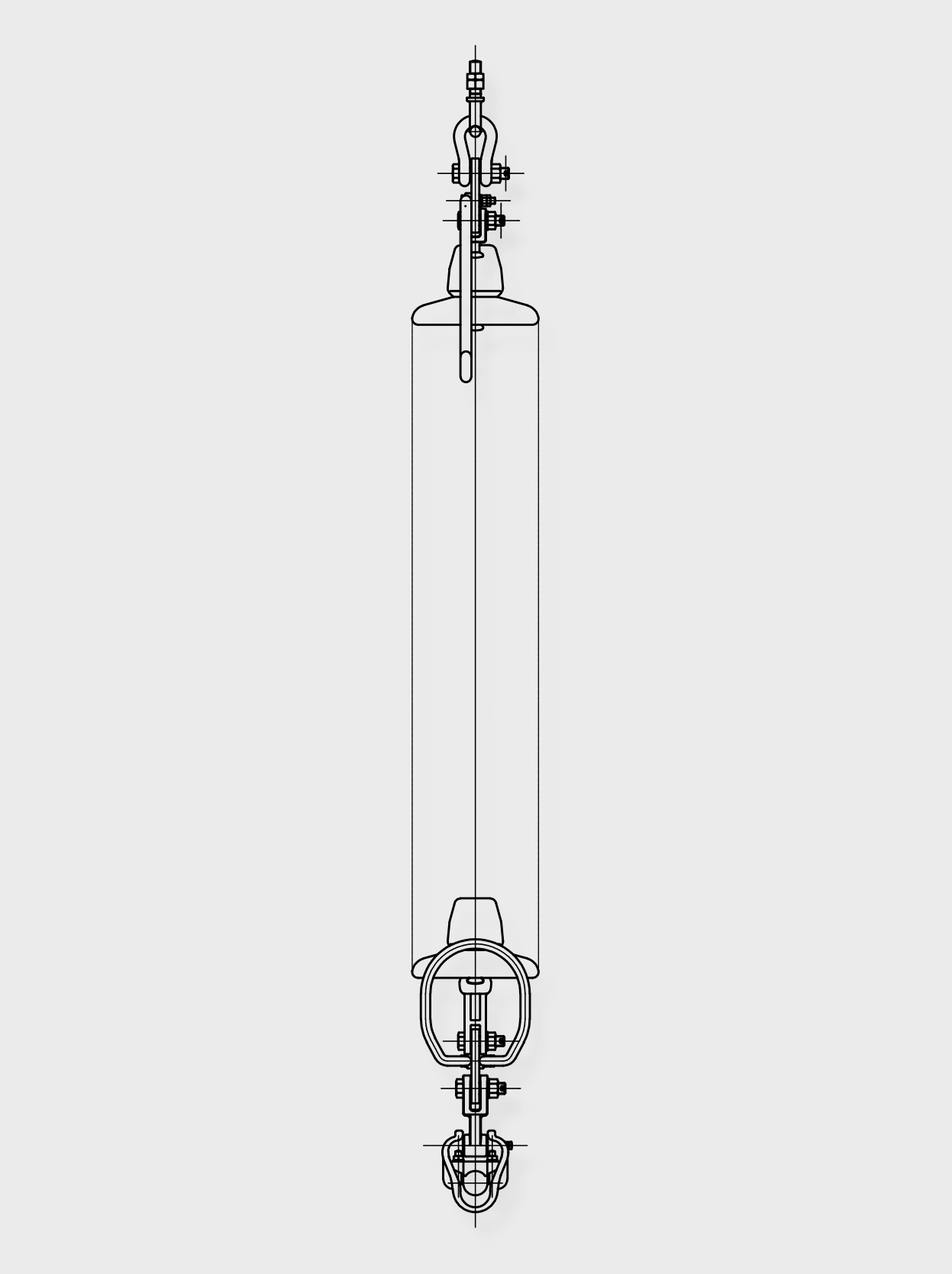

2련현수 단도체

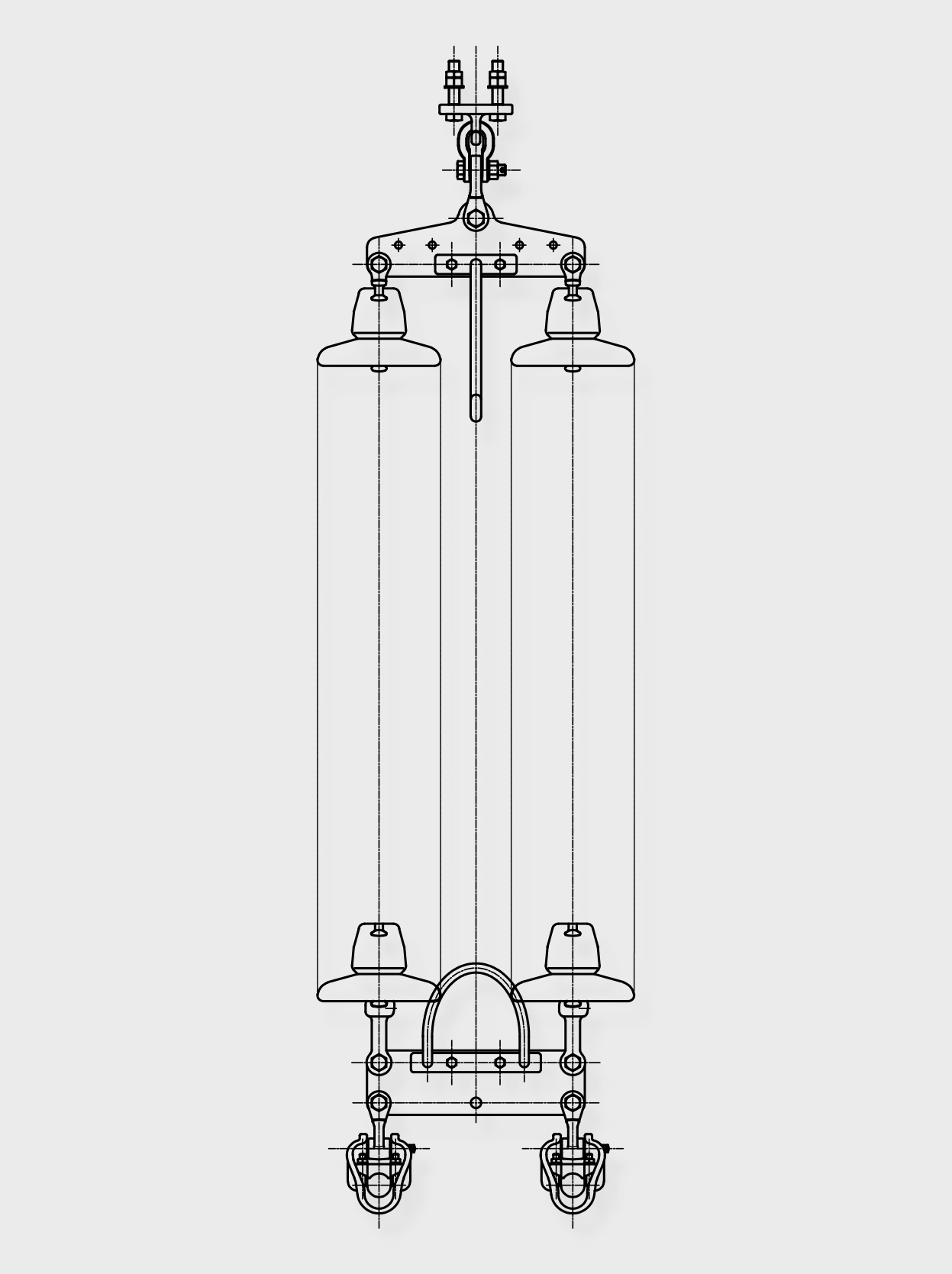

2련현수 복도체
154kV 애자장치금구
기능 및 용도
154kV 송전선로에 사용되는 애자장치금구로 전력선의 수는 1가닥(단도체), 2가닥(복도체)로 나뉘며, 애자련수는 1련과 2련을 사용함
| 제품 항목 | 제품 |
|---|---|
| 내장형금구 | 1련내장 단도체 정조형 |
| 1련내장 단도체 역조형 | |
| 2련내장 단도체 정조형 | |
| 2련내장 단도체 역조형 | |
| 2련내장 복도체 정조형 | |
| 2련내장 복도체 역조형 | |
| 현수형금구 | 1련현수 단도체 |
| 1련현수 복도체 | |
| 2련현수 단도체 | |
| 2련현수 복도체 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 적용전선(mm²) | 도체수 | 종류 | 시험 하중 [kN(kgf)] | 적용애자 |
|---|---|---|---|---|---|---|
| ES-5975-0053 : 154kV 송전용 애자장치 금구류 |
101365 | 330 | 단도체 | 1련현수 애자장치금구 | 117.68 (12,000) | 12,000kgf (25,000lbs) 16,500kgf (36,000lbs) |
| 101366 | 2련현수 애자장치금구 | 161.81 (16,500) | ||||
| 101367 | 1련내장 애자장치금구 | 117.68 (12,000) | ||||
| 101368 | 2련내장 애자장치금구 | 161.81 (16,500) | ||||
| 101369 | 1련내장 애자장치금구(역조형) | 117.68 (12,000) | ||||
| 101370 | 2련내장 애자장치금구(역조형) | 161.81 (16,500) | ||||
| 101371 | 복도체 | 1련현수 애자장치금구 | 117.68 (12,000) | |||
| 101372 | 2련현수 애자장치금구 | 161.81 (16,500) | ||||
| 101373 | 2련내장 애자장치금구 | 117.68 (12,000) | ||||
| 101374 | 2련내장 애자장치금구(역조형) | 117.68 (12,000) | ||||
| 101377 | 410 | 단도체 | 1련현수 애자장치금구 | 117.68 (12,000) | 12,000kgf (25,000lbs) 16,500kgf (36,000lbs) |
|
| 101378 | 2련현수 애자장치금구 | 161.81 (16,500) | ||||
| 101379 | 1련내장 애자장치금구 | 161.81 (16,500) | ||||
| 101380 | 2련내장 애자장치금구 | 161.81 (16,500) | ||||
| 101381 | 1련내장 애자장치금구(역조형) | 161.81 (16,500) | ||||
| 101382 | 2련내장 애자장치금구(역조형) | 161.81 (16,500) | ||||
| 101383 | 복도체 | 1련현수 애자장치금구 | 117.68 (12,000) | |||
| 101384 | 2련현수 애자장치금구 | 161.81 (16,500) | ||||
| 101385 | 2련내장 애자장치금구 | 161.81 (16,500) | ||||
| 101386 | 2련내장 애자장치금구(역조형) | 161.81 (16,500) |
