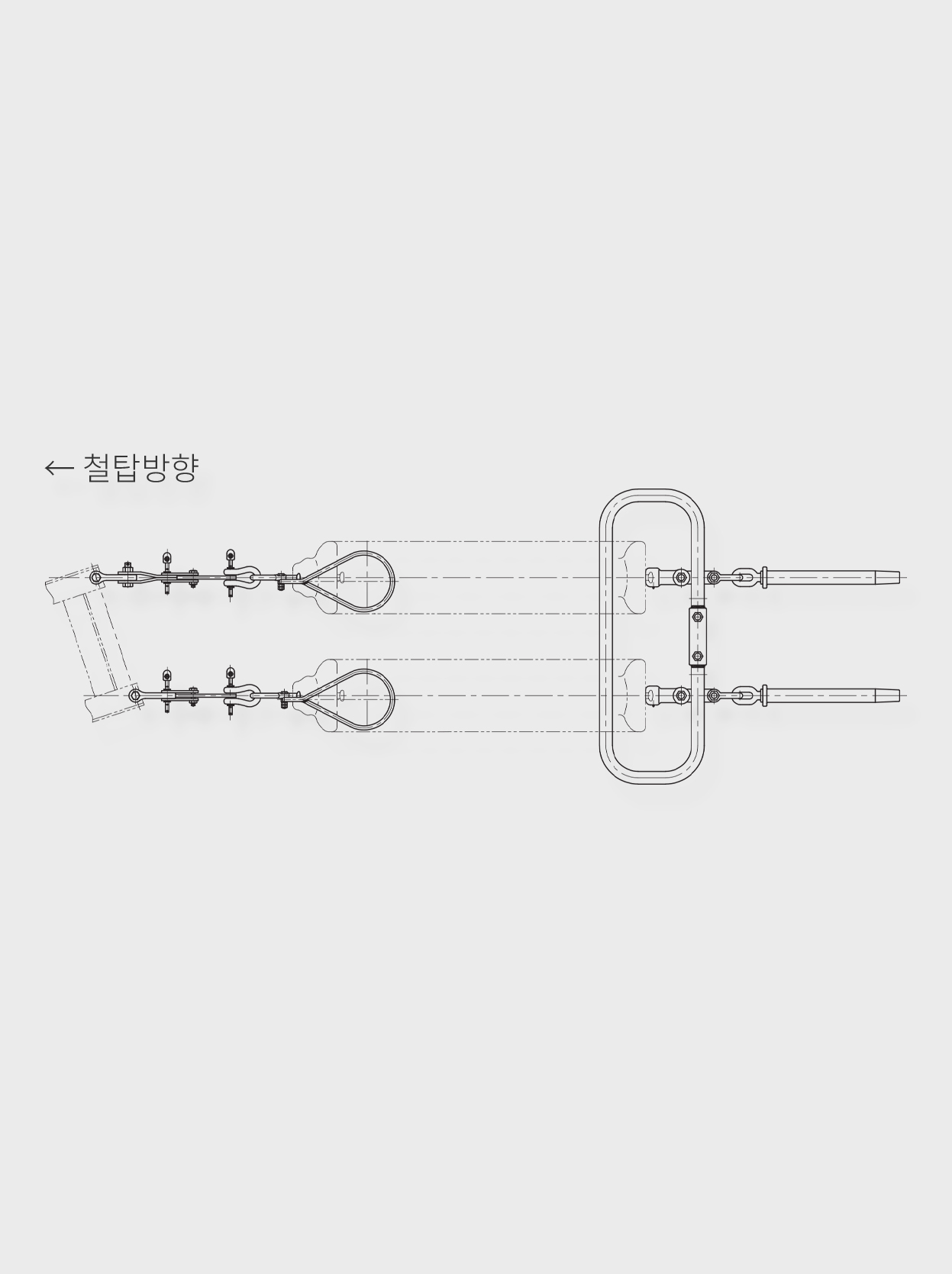

2련내장 2B 정조(33ton)

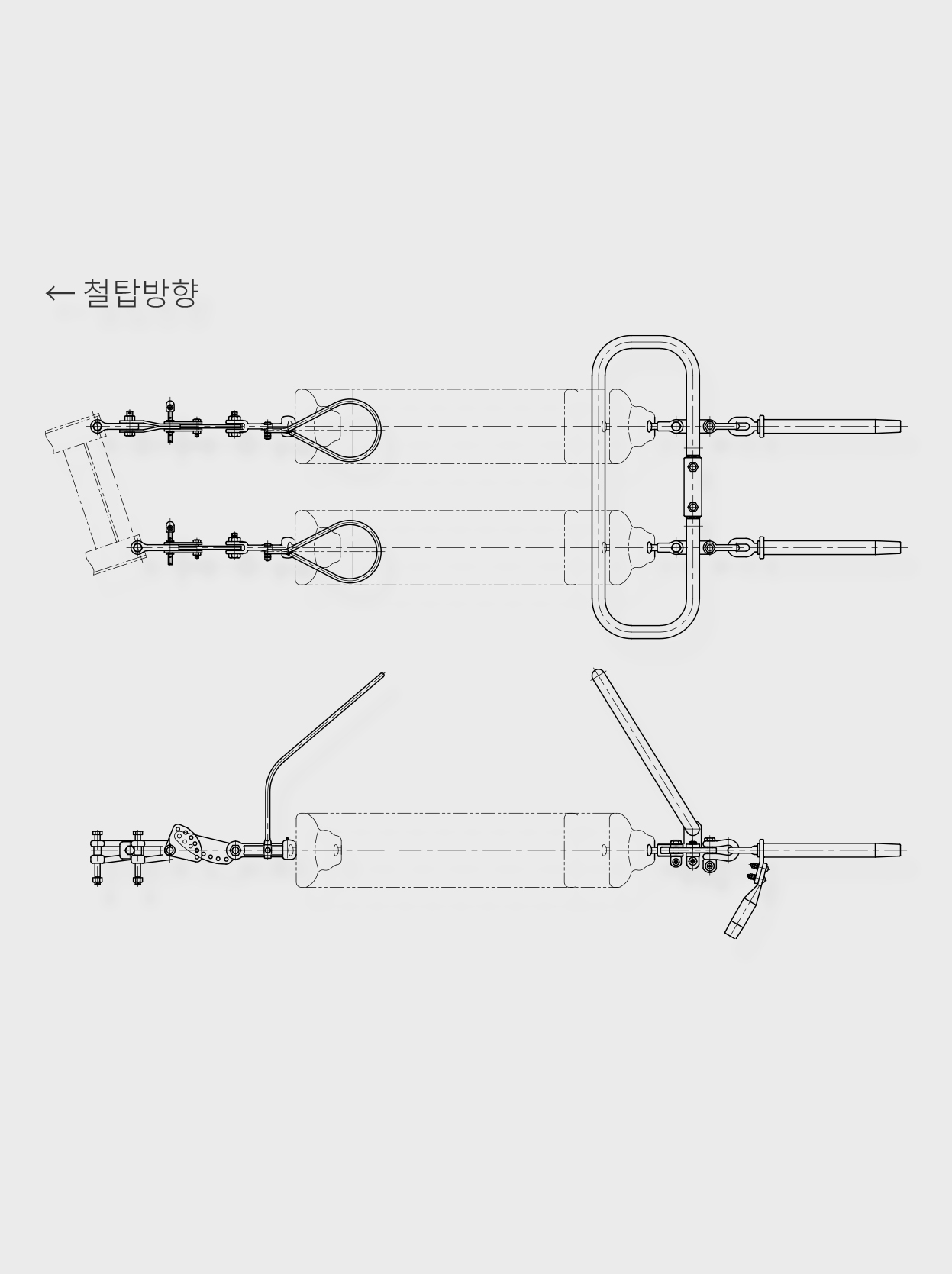

2련내장 2B 역조(33ton)

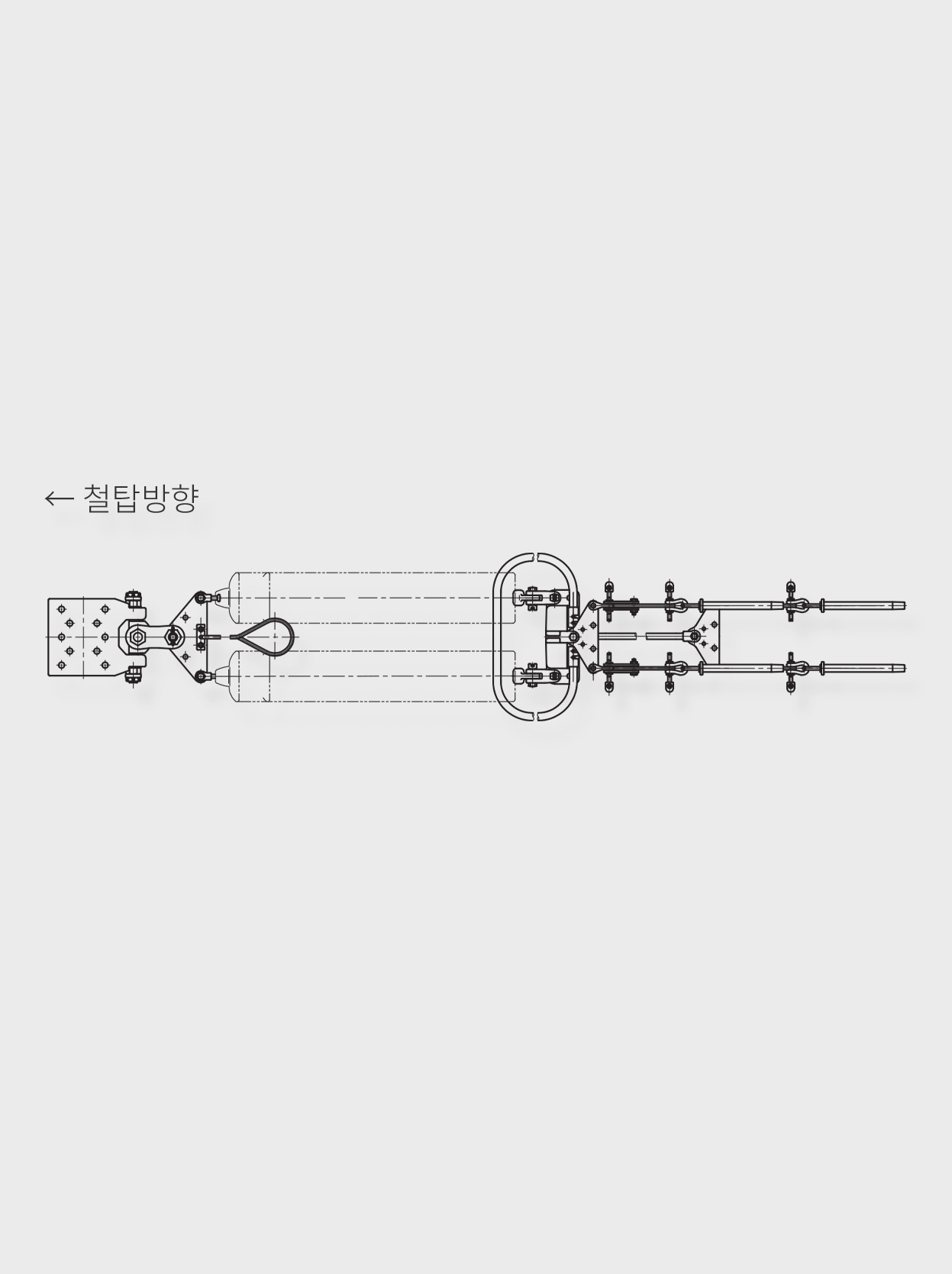

2련내장 4B 정조(60ton)

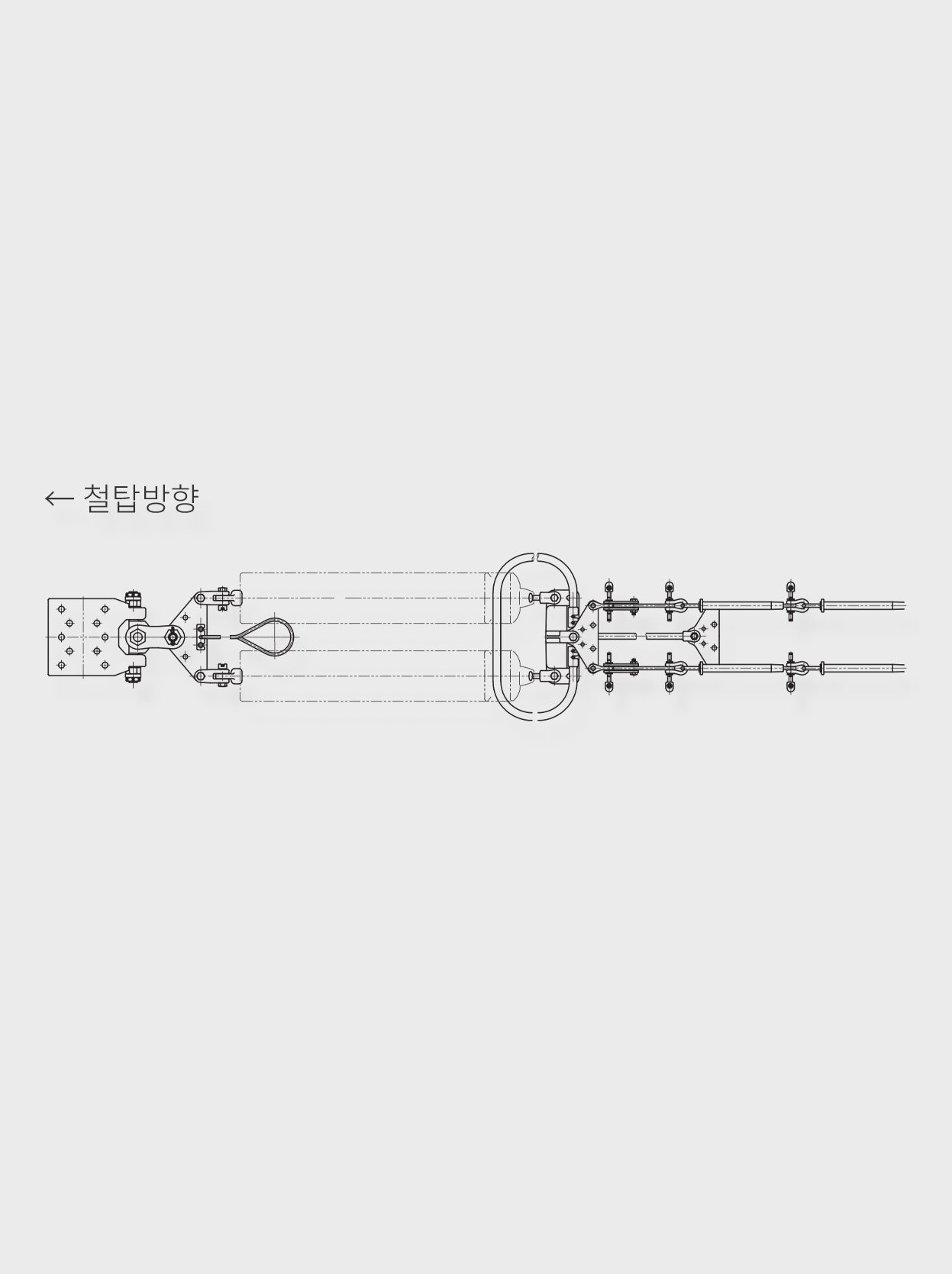

2련내장 4B 역조(60ton)
1련현수 2B (12ton)

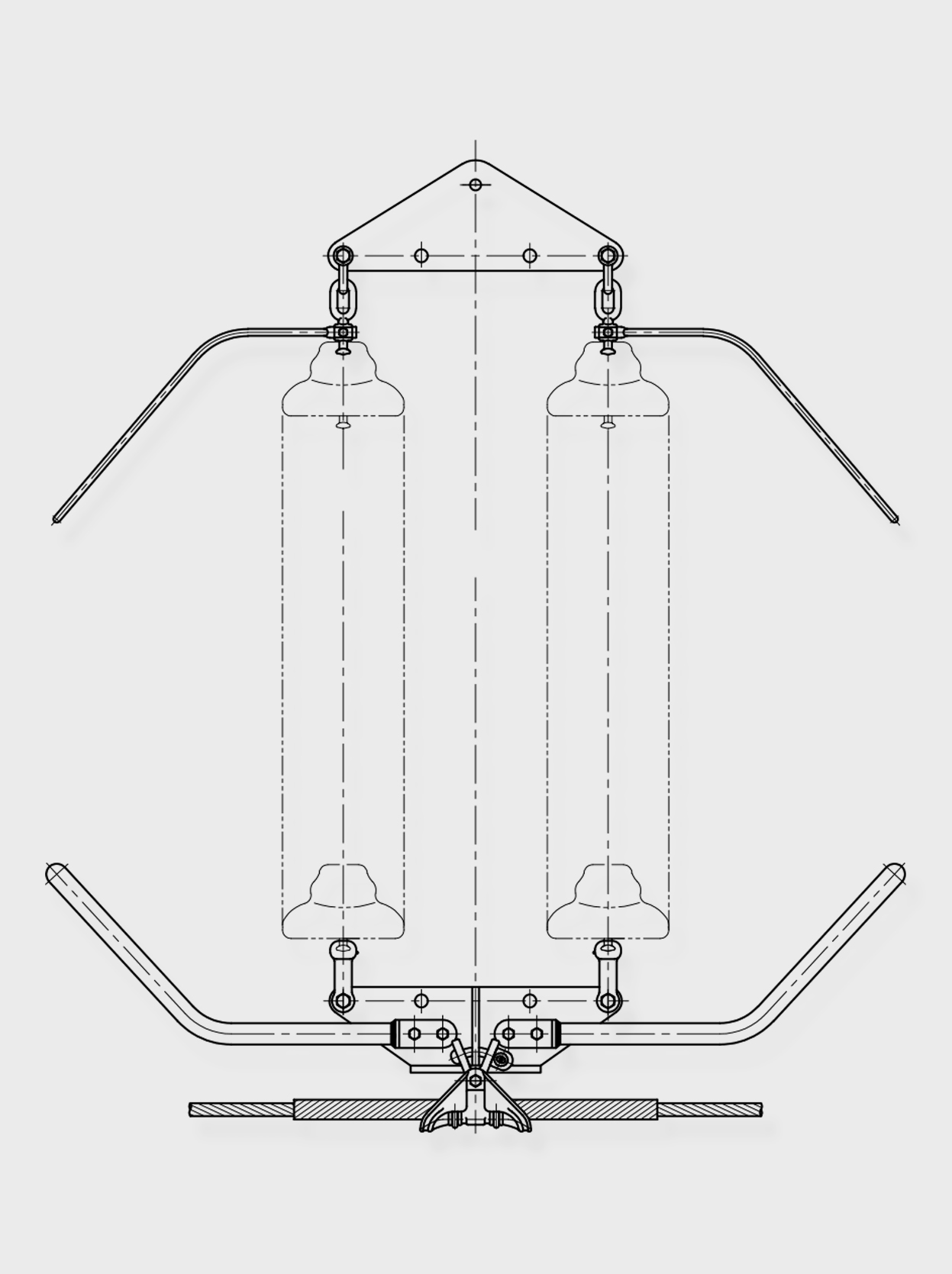

2련현수 2B
(Transverse 형)
(22.8ton)

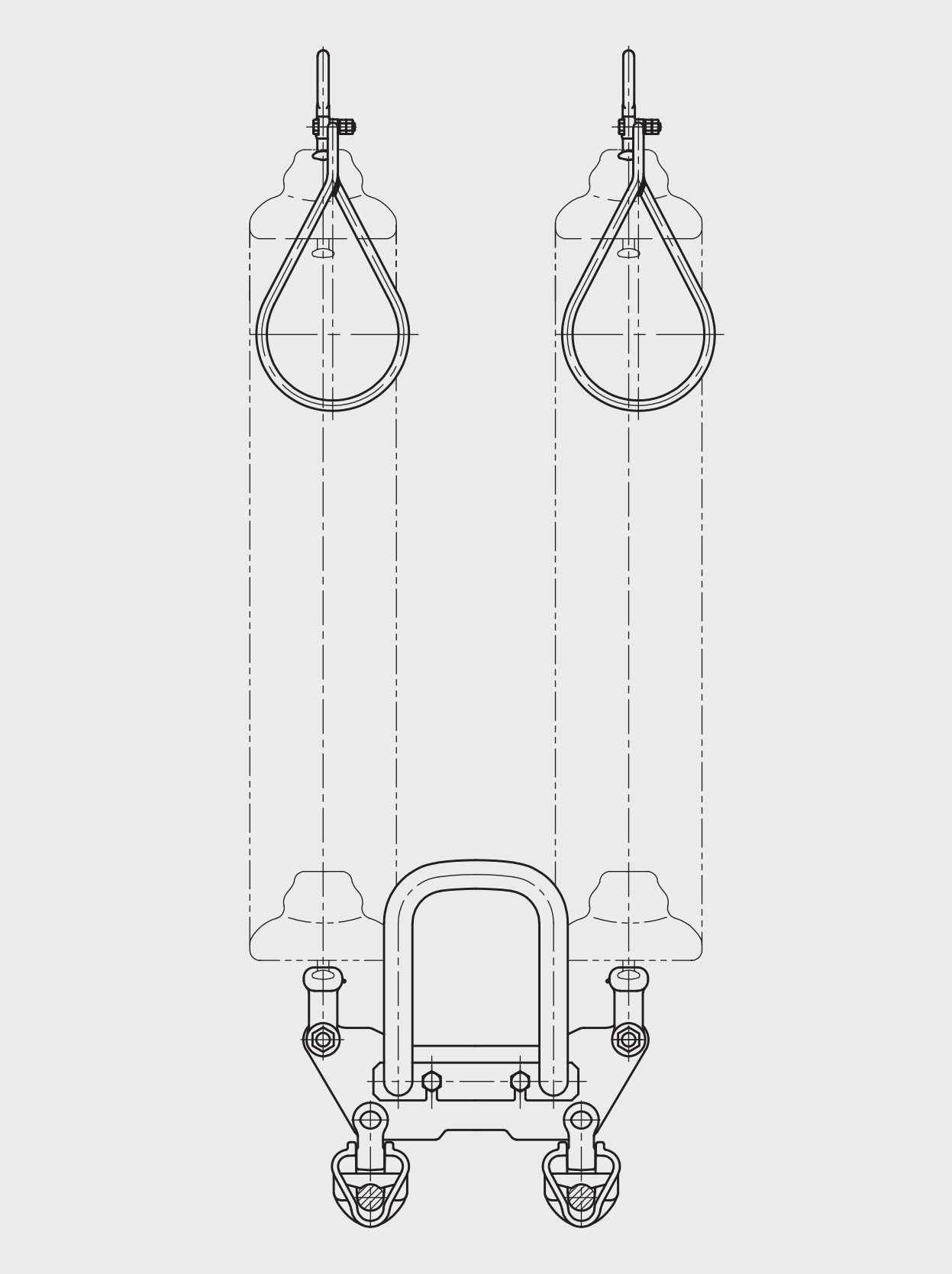

2련현수 2B
(파라렐형)
(22.8ton)

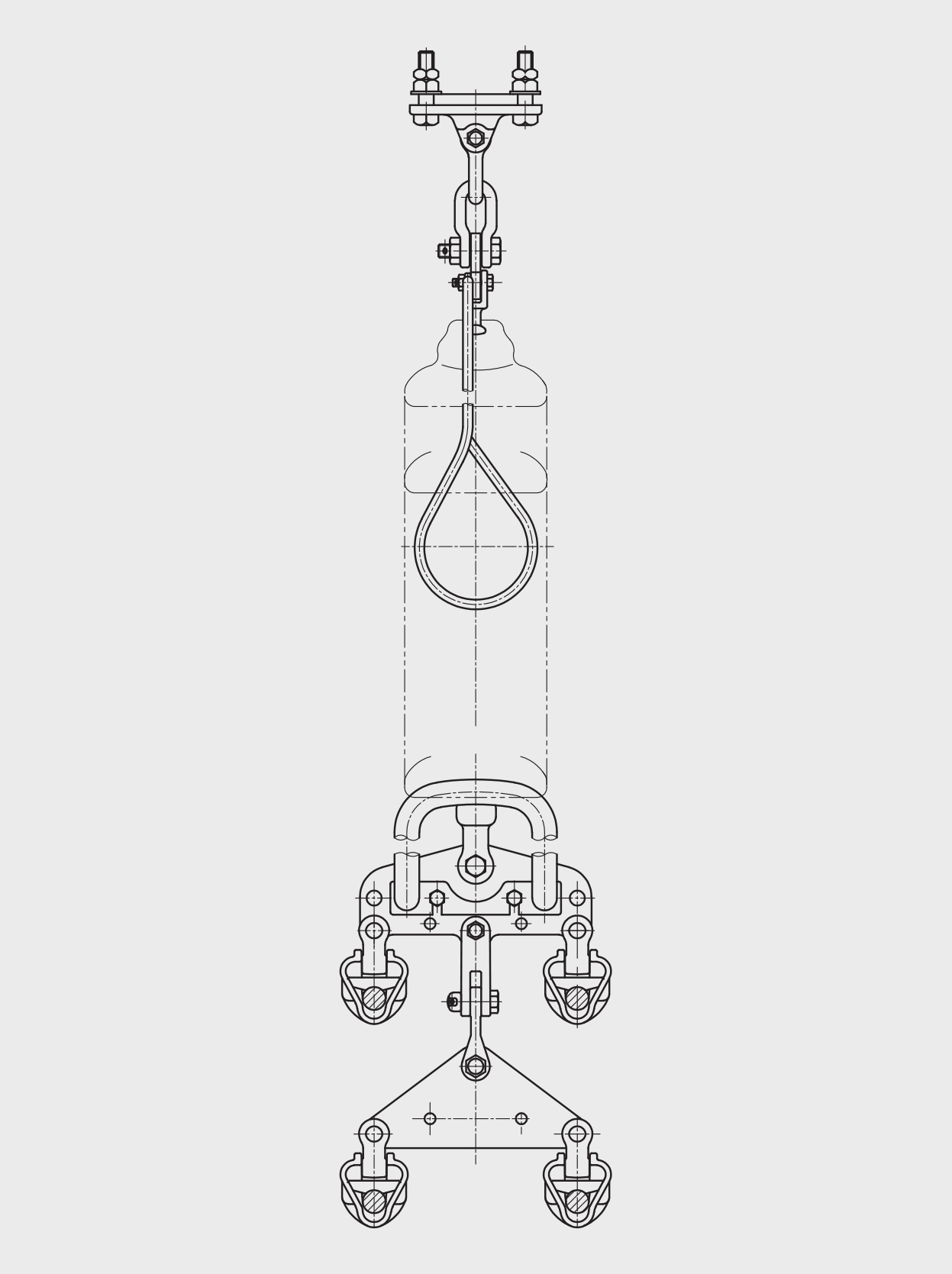

1련현수 4B (21ton)

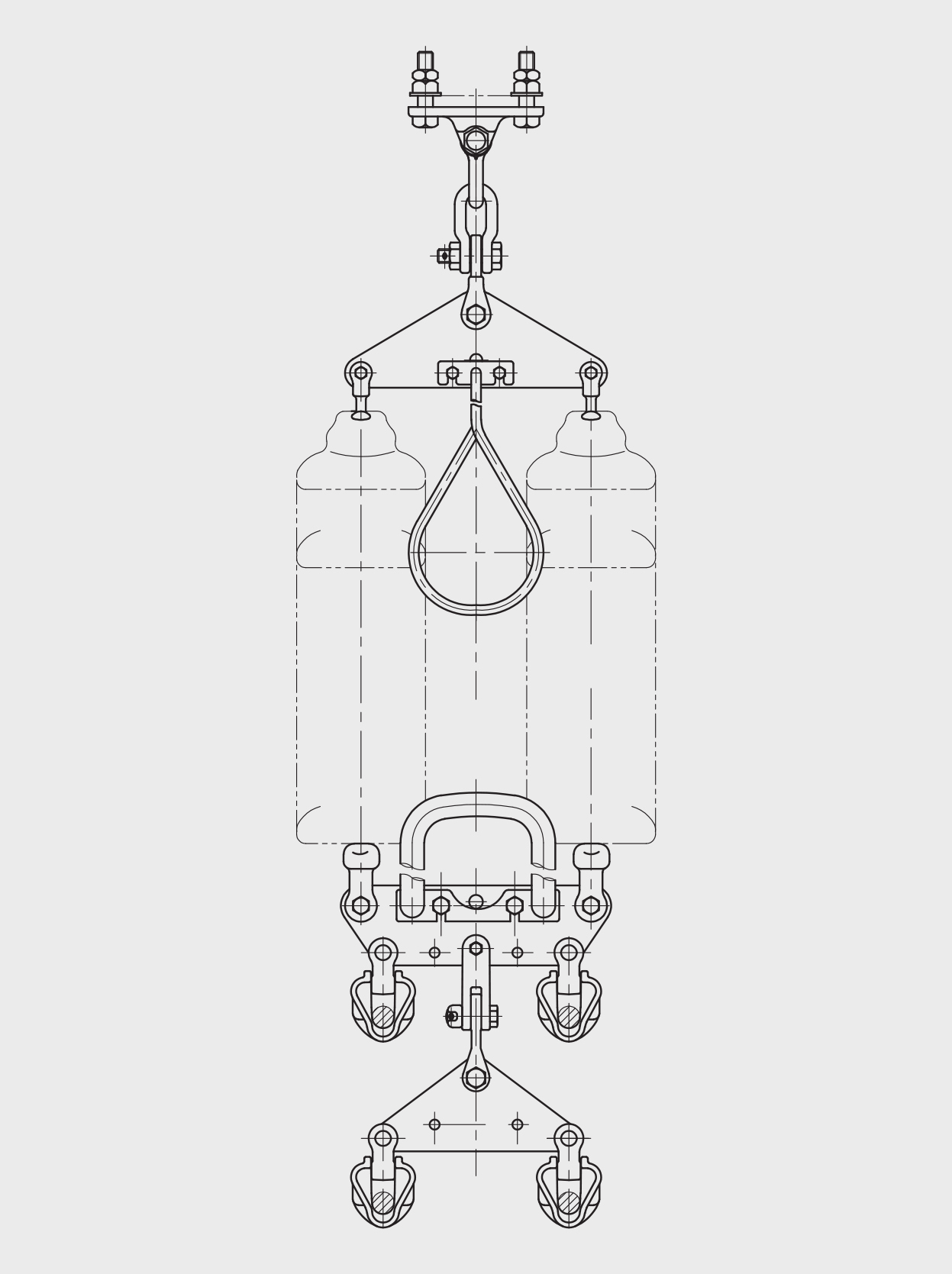

2련현수 4B (42ton)
345kV 애자장치금구
기능 및 용도
345kV 송전선로에 사용되는 애자장치금구로 전력선의 수는 2가닥(2B), 4가닥(4B)로 나뉘며, 애자련수는 1련과 2련을 사용함
| 제품 항목 | 제품 |
|---|---|
| 내장형금구 | 2련내장 2B 정조(33ton) |
| 2련내장 2B 역조(33ton) | |
| 2련내장 4B 정조(60ton) | |
| 2련내장 4B 역조(60ton) | |
| 현수형금구 | 1련현수 2B(12ton) |
| 2련현수 2B(Transverse 형)(22.8ton) | |
| 2련현수 2B(파라렐형)(22.8ton) | |
| 1련현수 4B(21ton) | |
| 2련현수 4B(42ton) |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 종류 | 시험 하중 (kgf) |
|---|---|---|---|---|
| ES-5975-0055 : 345kV 송전용 애자장치 금구류 |
112-030-6 | 2B SS-12 | 1련현수 애자장치금구 | 12,000 |
| 112-040-6 | 2B DS-22.8 | 2련현수 애자장치금구 | 22,800 | |
| 112-040-6 | 2B DS-42 | 2련현수 애자장치금구 | 42,000 | |
| 112-050-6 | 2B DT-33F | 2련내장 애자장치금구(정조형) | 33,000 | |
| 112-050-6 | 2B DT-33R | 2련내장 애자장치금구(역조형) | 33,000 | |
| 101351 | 4B SS-21 | 1련현수 애자장치금구 | 205.94(12,000) | |
| 101352 | 4B DS-42 | 2련현수 애자장치금구 | 411.88(42,000) | |
| 101353 | 4B DS-60 | 2련현수 애자장치금구 | 588.40(60,000) | |
| 101354 | 4B DT-60F | 2련내장 애자장치금구(정조형) | 588.40(60,000) | |
| 101355 | 4B DT-60R | 2련내장 애자장치금구(역조형) | 588.40(60,000) |
