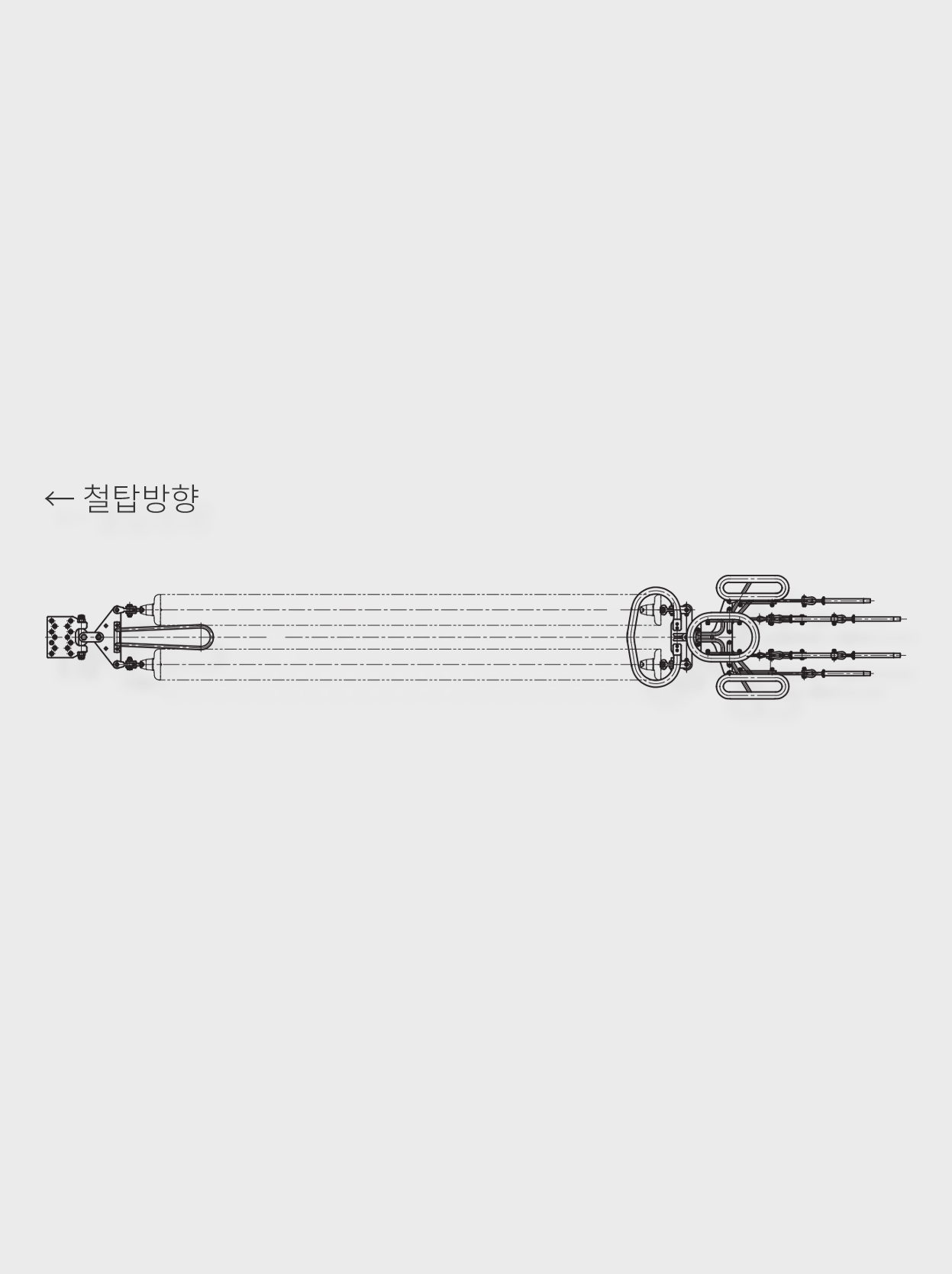

2련내장 6B정조 일반형
2련내장 6B역조 일반형

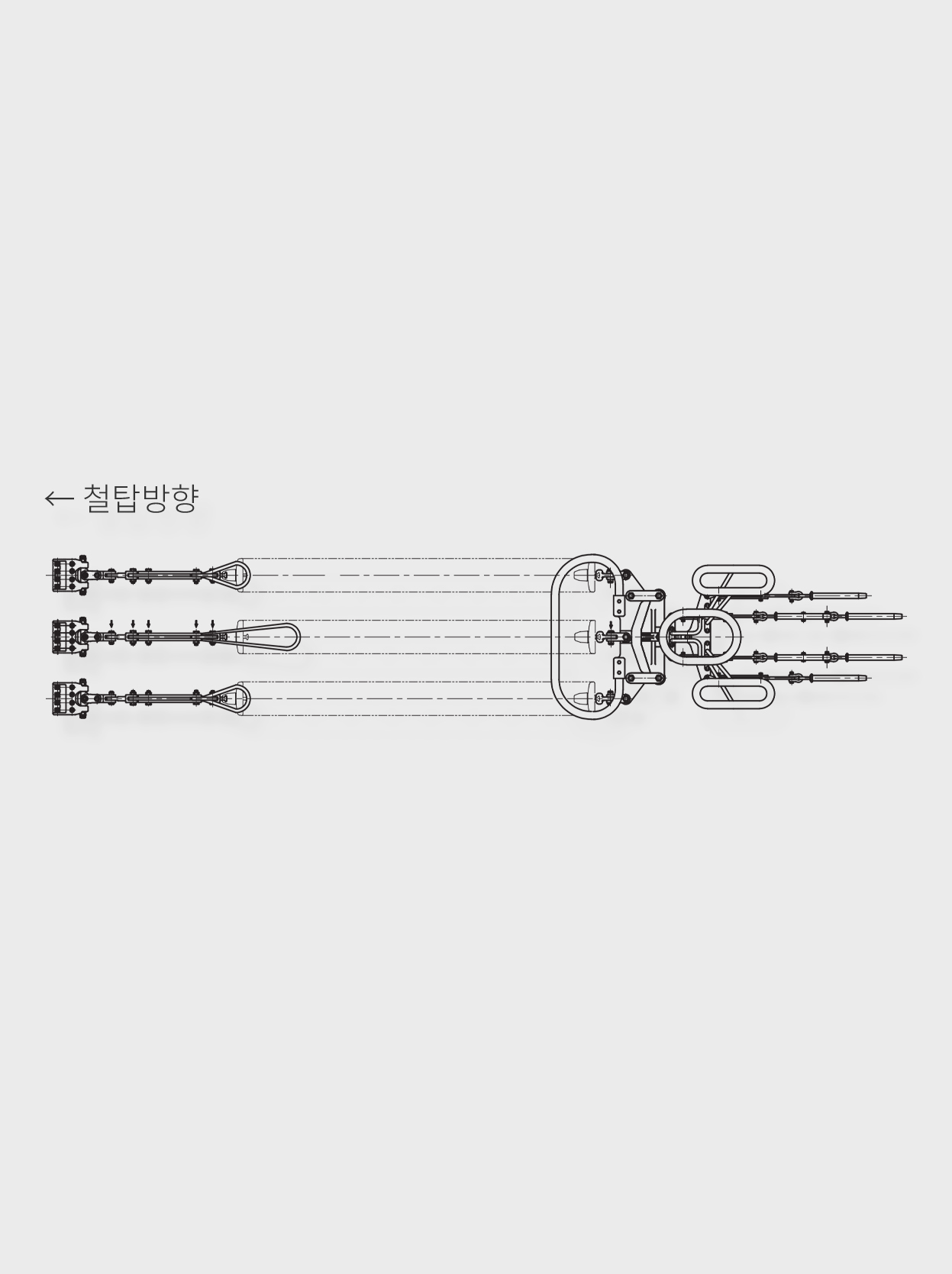

3련내장 6B정조 일반형
3련내장 6B역조 일반형

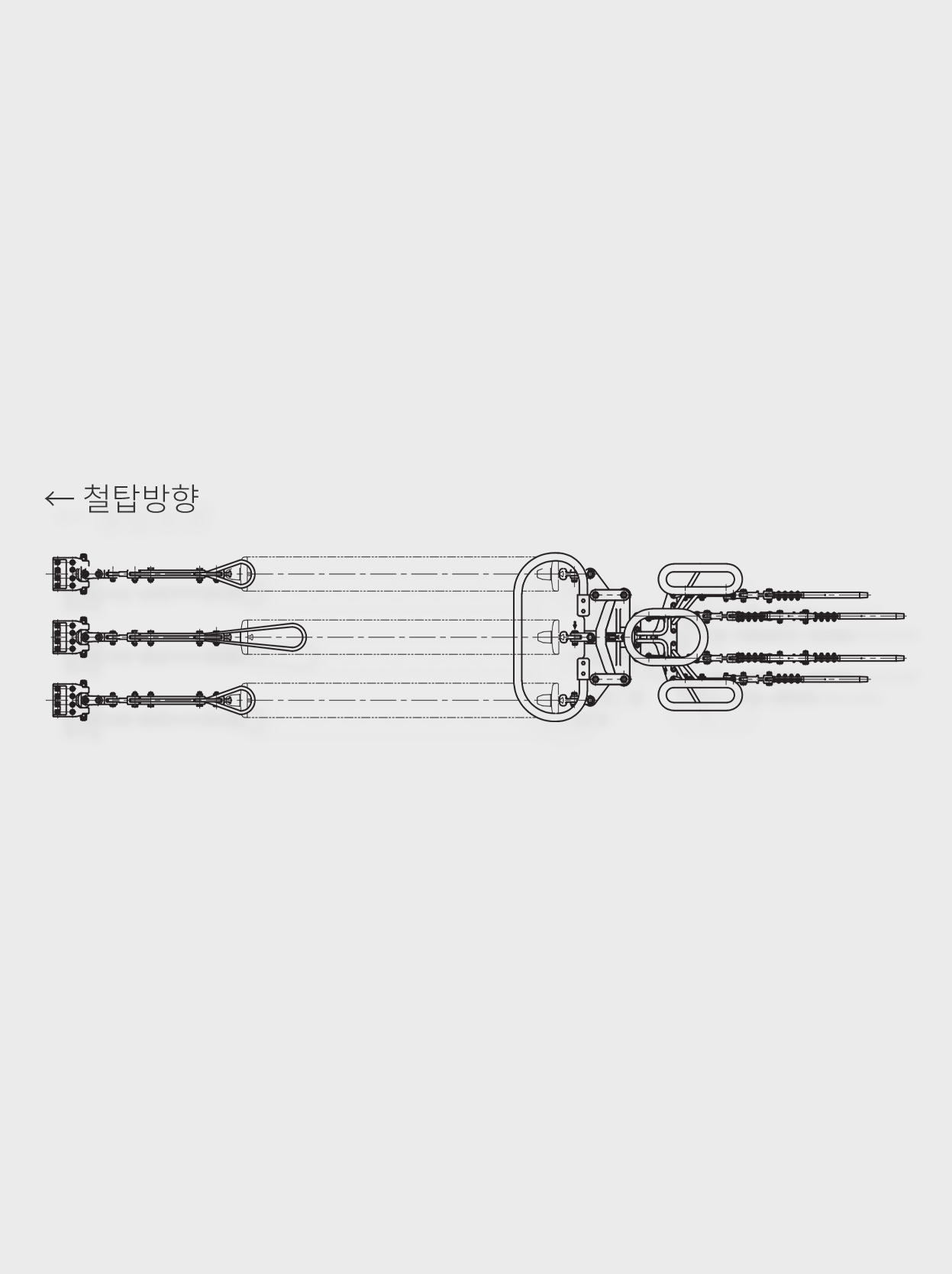

3련내장 6B정조 통과형

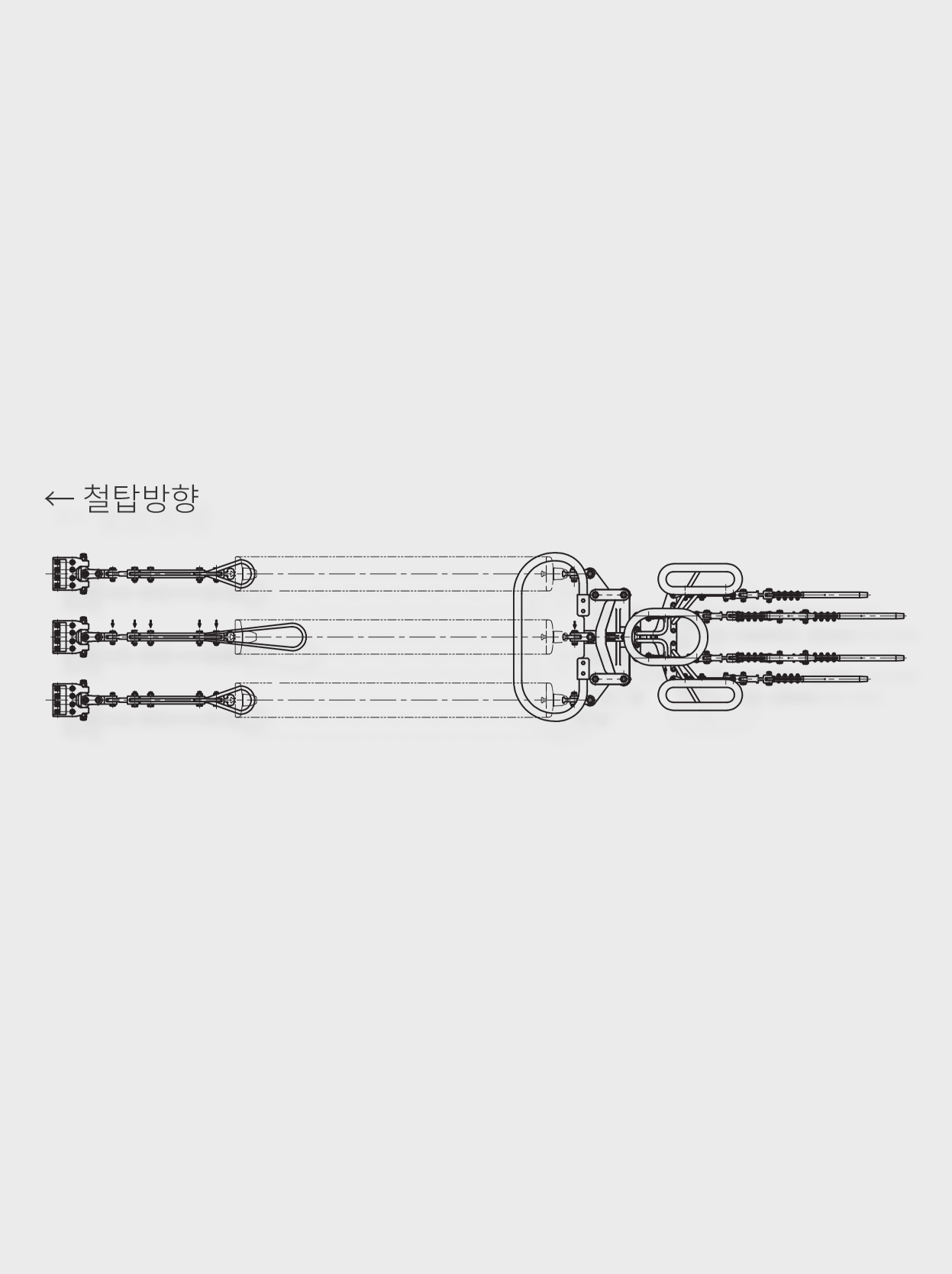

3련내장 6B역조 통과형

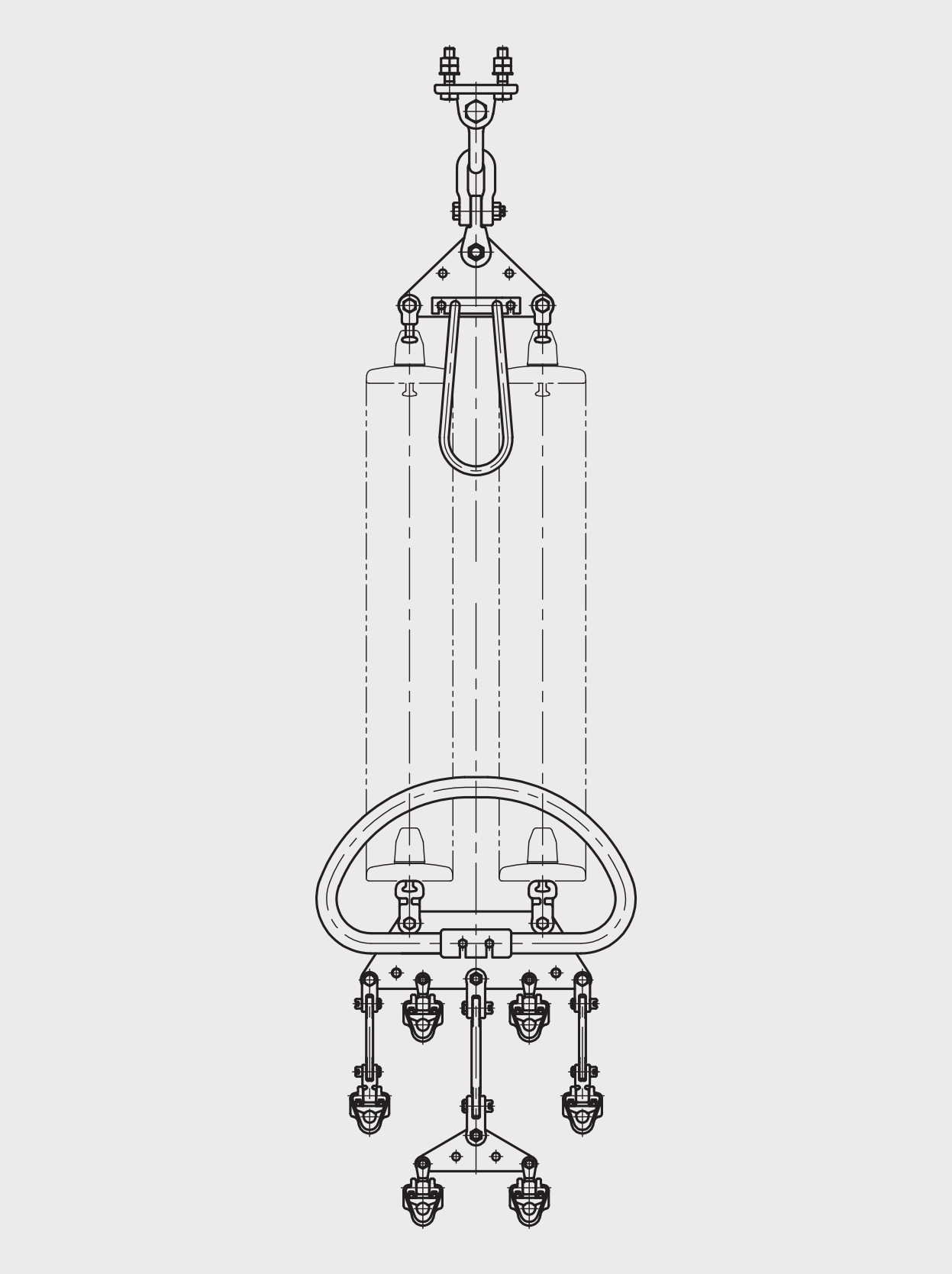

2련현수 6B (60t)

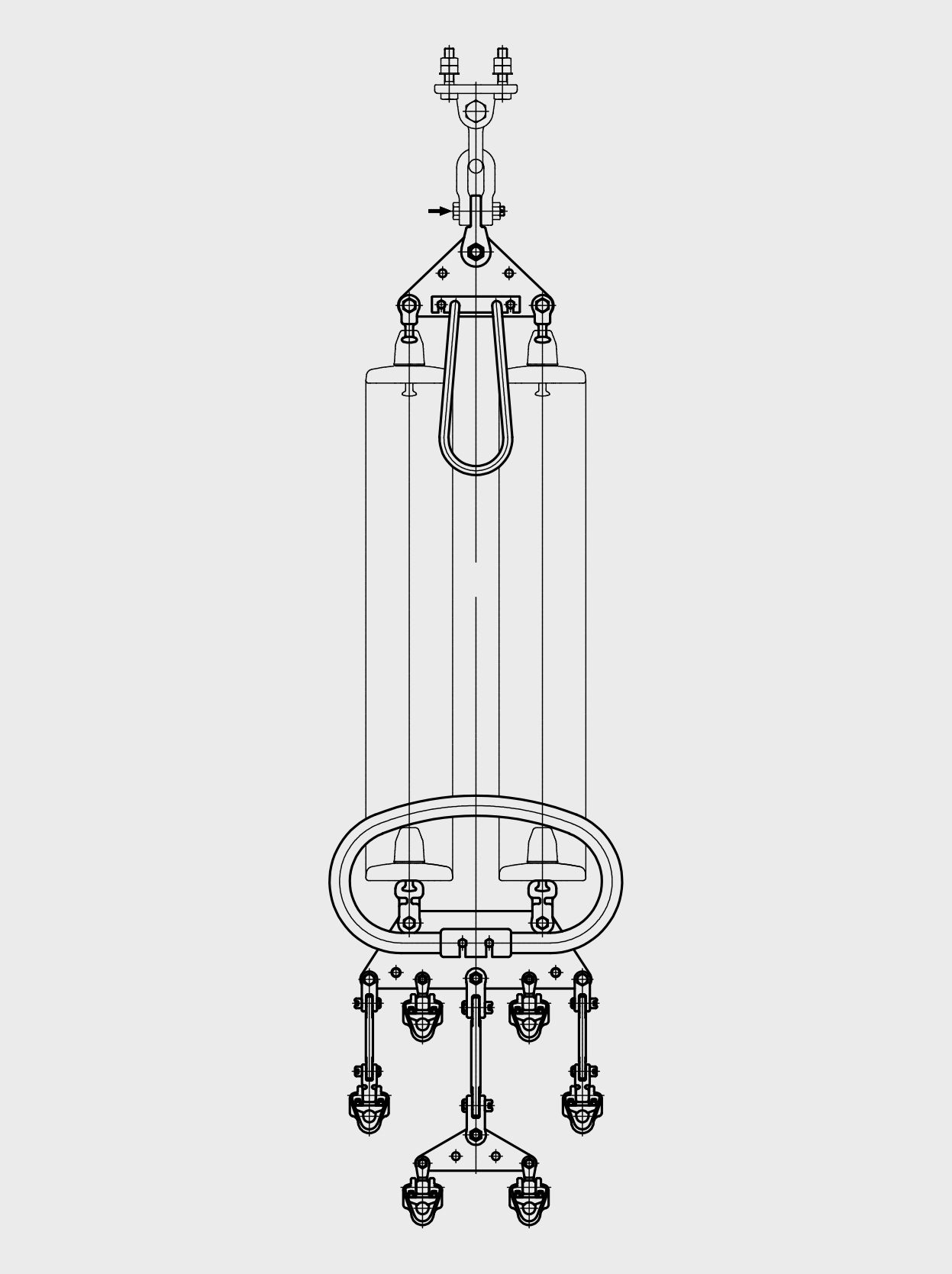

2련현수 6B (80t)
765kV 애자장치금구
기능 및 용도
765kV 송전선로에 사용되는 애자장치금구로 전력선의 수는 6가닥(6B)가 주로 사용되며, 애자련수는 2련과 3련을 사용함
| 제품 항목 | 제품 |
|---|---|
| 내장형금구 | 2련내장 6B 정조 일반형(80ton) |
| 2련내장 6B 역조 일반형(80ton) | |
| 2련내장 6B 정조 블럭통과형(80ton) | |
| 2련내장 6B 역조 블럭통과형(80ton) | |
| 3련내장 6B 정조 일반형(120ton) | |
| 3련내장 6B 역조 일반형(120ton) | |
| 3련내장 6B 정조 블럭통과형(120ton) | |
| 3련내장 6B 역조 블럭통과형(120ton) | |
| 현수형금구 | 2련현수 6B(60ton) |
| 2련현수 6B(80ton) |
종류 및 규격
| 한전표준구매규격 | 규격번호 | 기호 | 종류 | 시험 하중 (kgf) |
|---|---|---|---|---|
| GS-5975-0056 : 765kV 송전용 애자장치금구류 |
101-391 | 6 DS-060G | 2련현수 애자장치금구(일반형) | 60,000 |
| 6 DS-060S | 2련현수 애자장치금구(보강형) | |||
| 101-392 | 6 DS-080G | 2련현수 애자장치금구(일반형) | 80,000 | |
| 6 DS-080S | 2련현수 애자장치금구(보강형) | |||
| 101-393 | 6 DT-080F | 2련내장 애자장치금구(정조형) | 80,000 | |
| 101-394 | 6 DT-080R | 2련내장 애자장치금구(역조형) | ||
| 101-395 | 6 TT-120F Ⅰ | 3련내장 애자장치금구(정조형) | 120,000 | |
| 6 TT-120F Ⅱ | ||||
| 101-396 | 6 TT-120R Ⅰ | 3련내장 애자장치금구(역조형) | ||
| 6 TT-120R Ⅱ | ||||
| 101-399 | 6 JV-021 Ⅰ | 점퍼지지 V련장치금구 | 21,000 | |
| 6 JV-021 Ⅱ | ||||
| 101-397 | 6 GS-016 | 가공지선장치금구(현수형) | 16,000 | |
| 101-398 | 6 GS-018 | 가공지선장치금구(내장형) | 18,000 |
