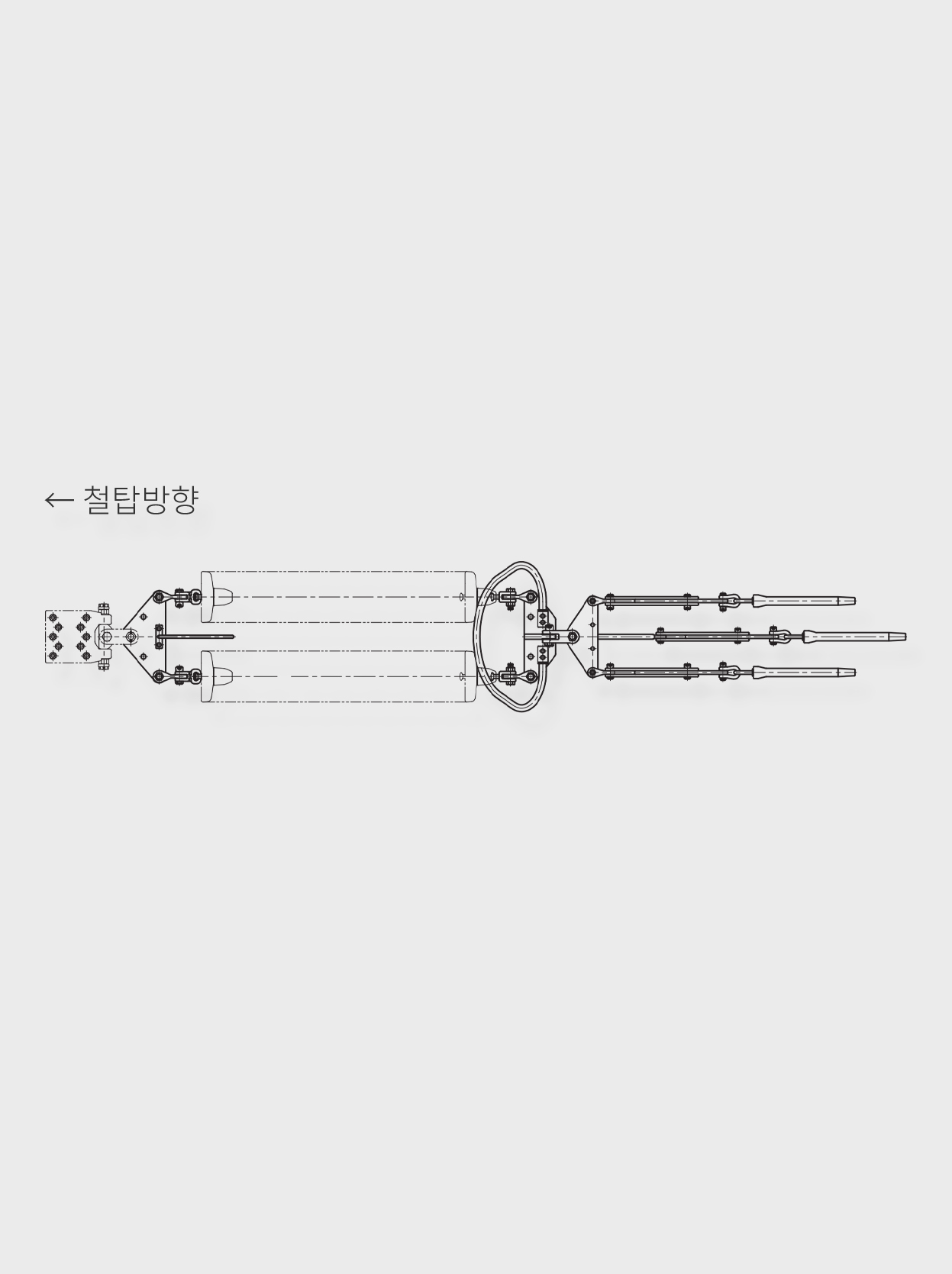

2련내장 3B 정조 일반형 (60톤, 중성선용)

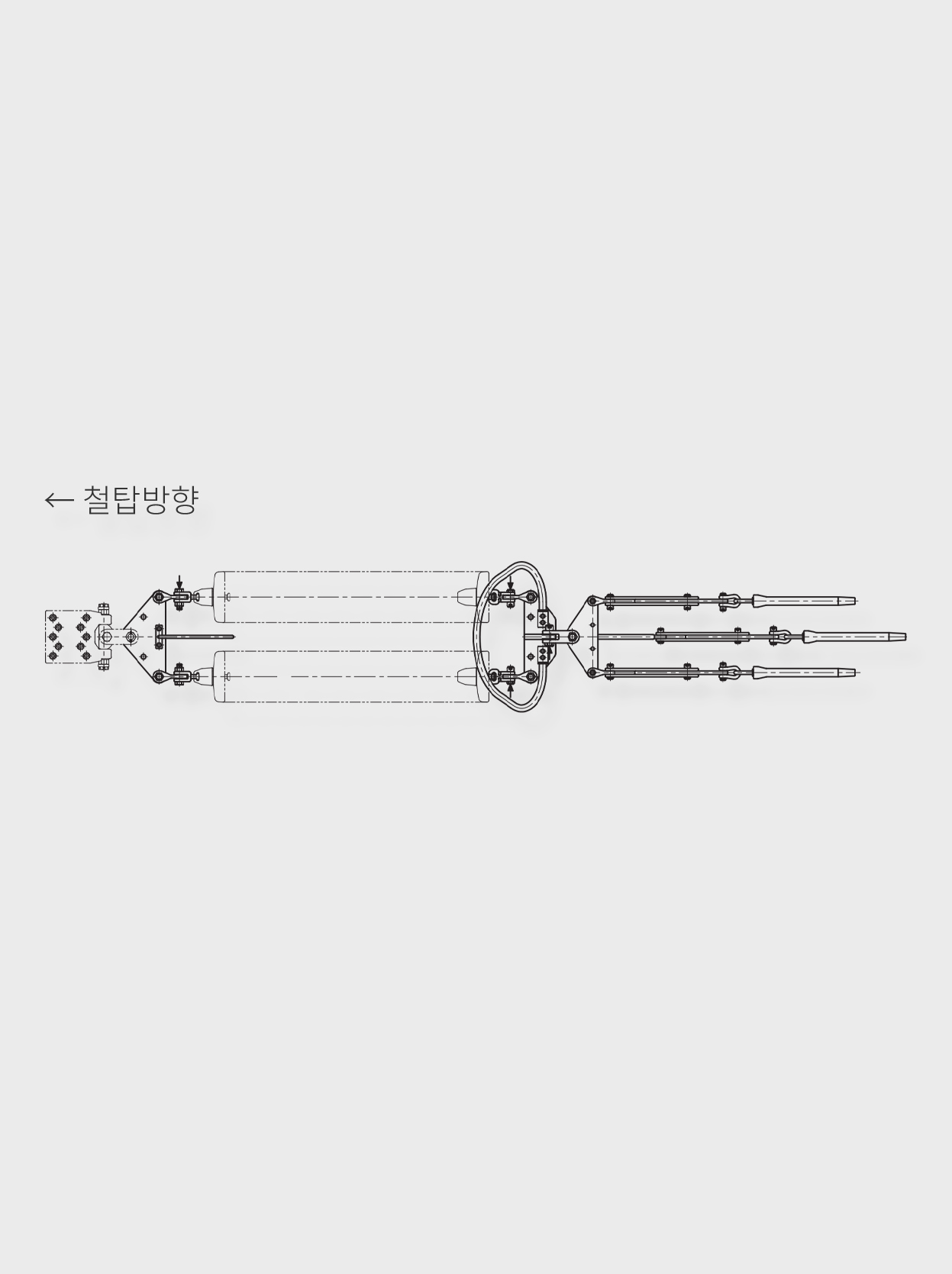

2련내장 3B 역조 일반형 (60톤, 중성선용)

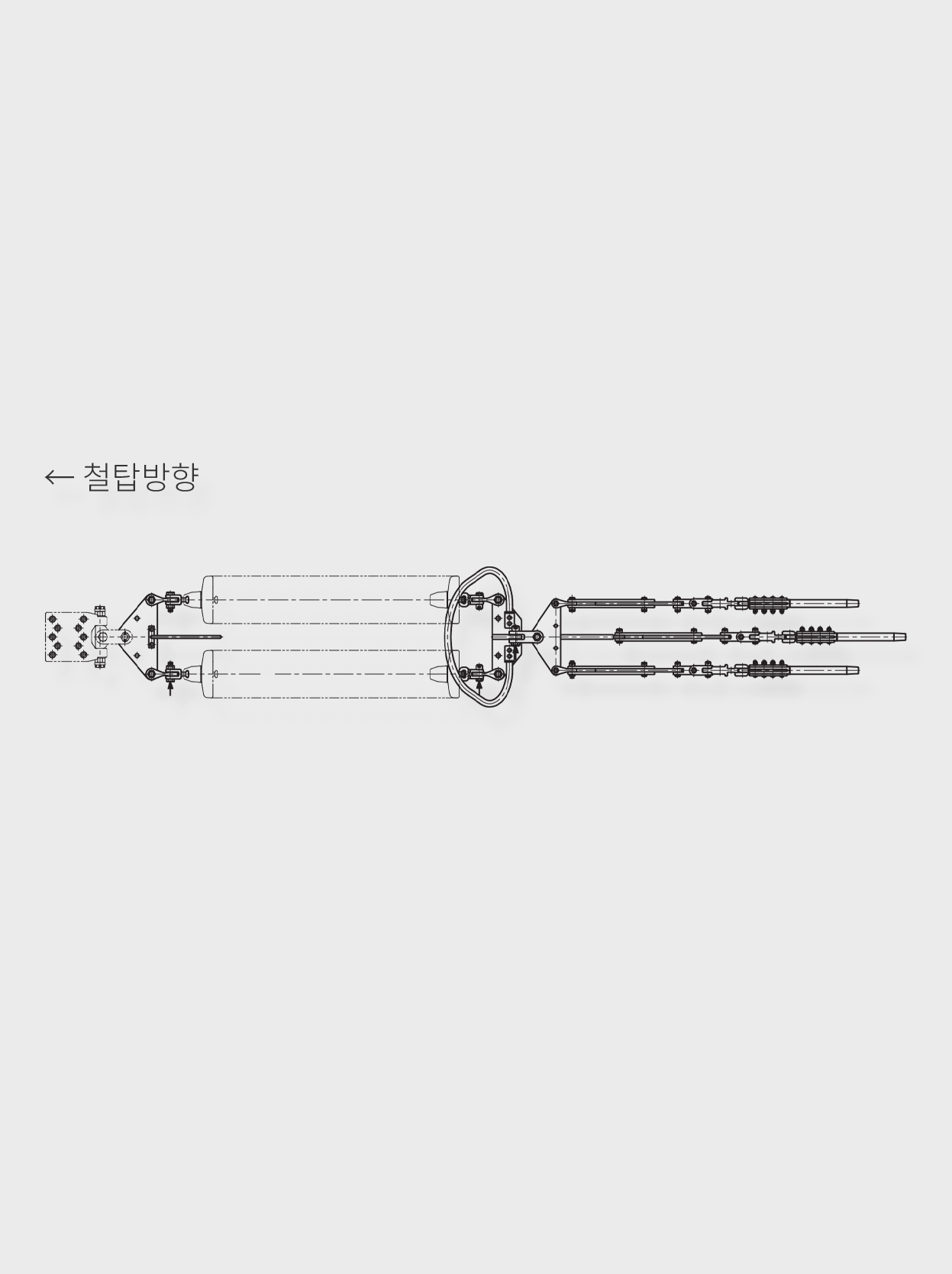

2련내장 3B 정조 블럭통과형 (60톤,중성선용)

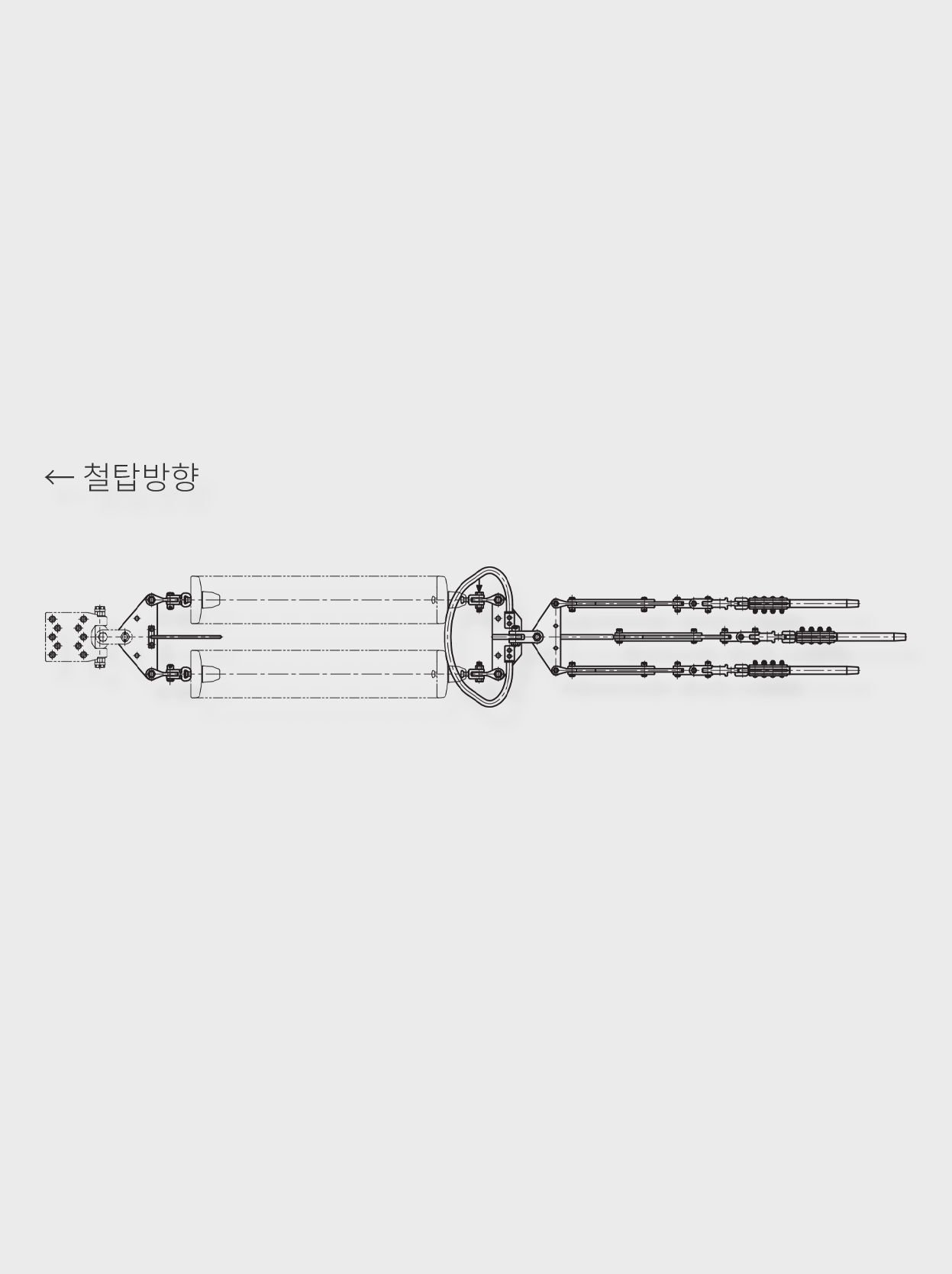

2련내장 3B 역조 블럭통과형 (60톤,중성선용)

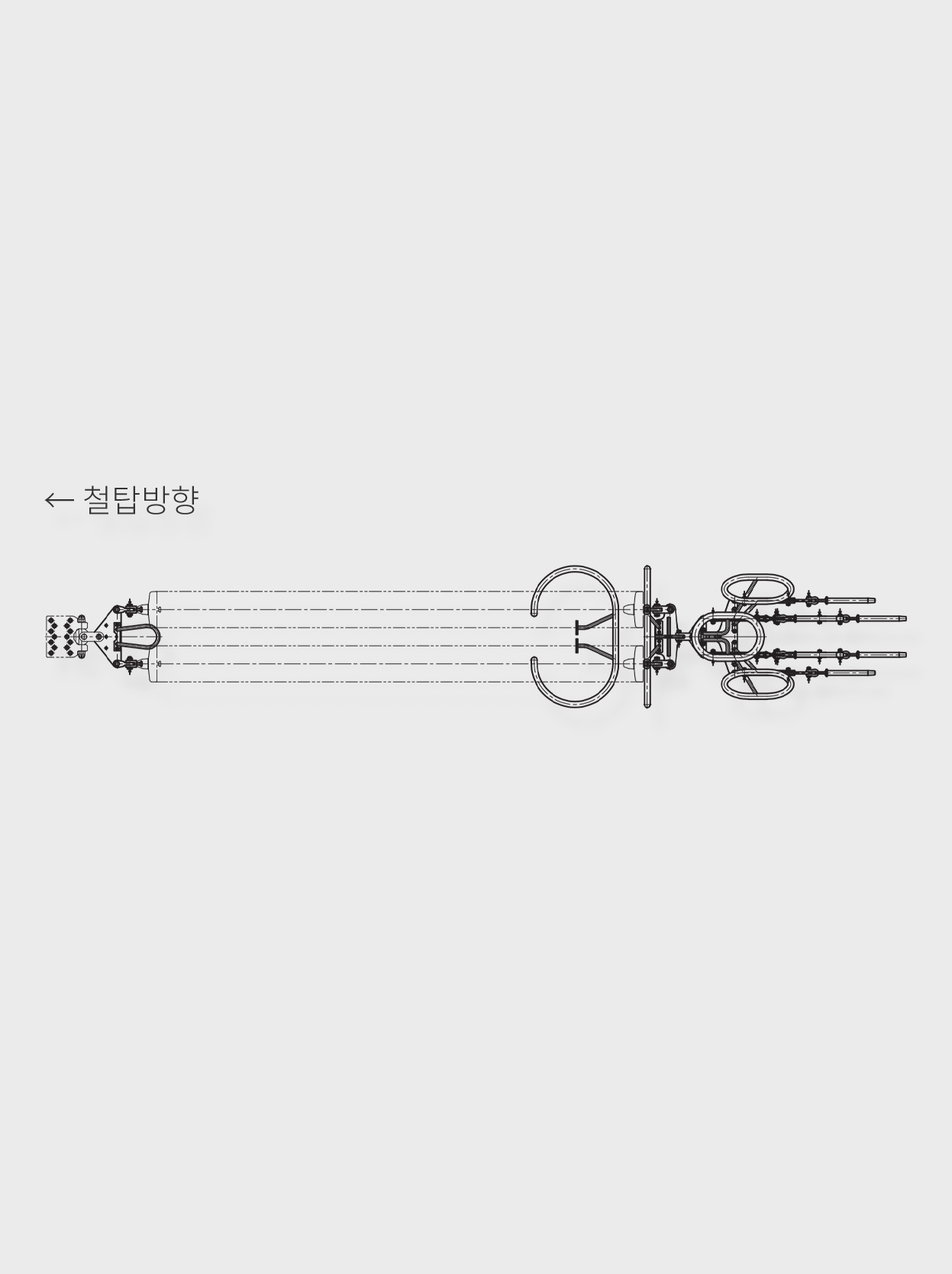

2련내장 6B 정조 일반형 (80톤, 전력선용)
2련내장 6B 역조 일반형 (80톤, 전력선용)
2련내장 6B 정조 블럭통과형 (80톤, 전력선용)
2련내장 6B 역조 블럭통과형 (80톤, 전력선용)

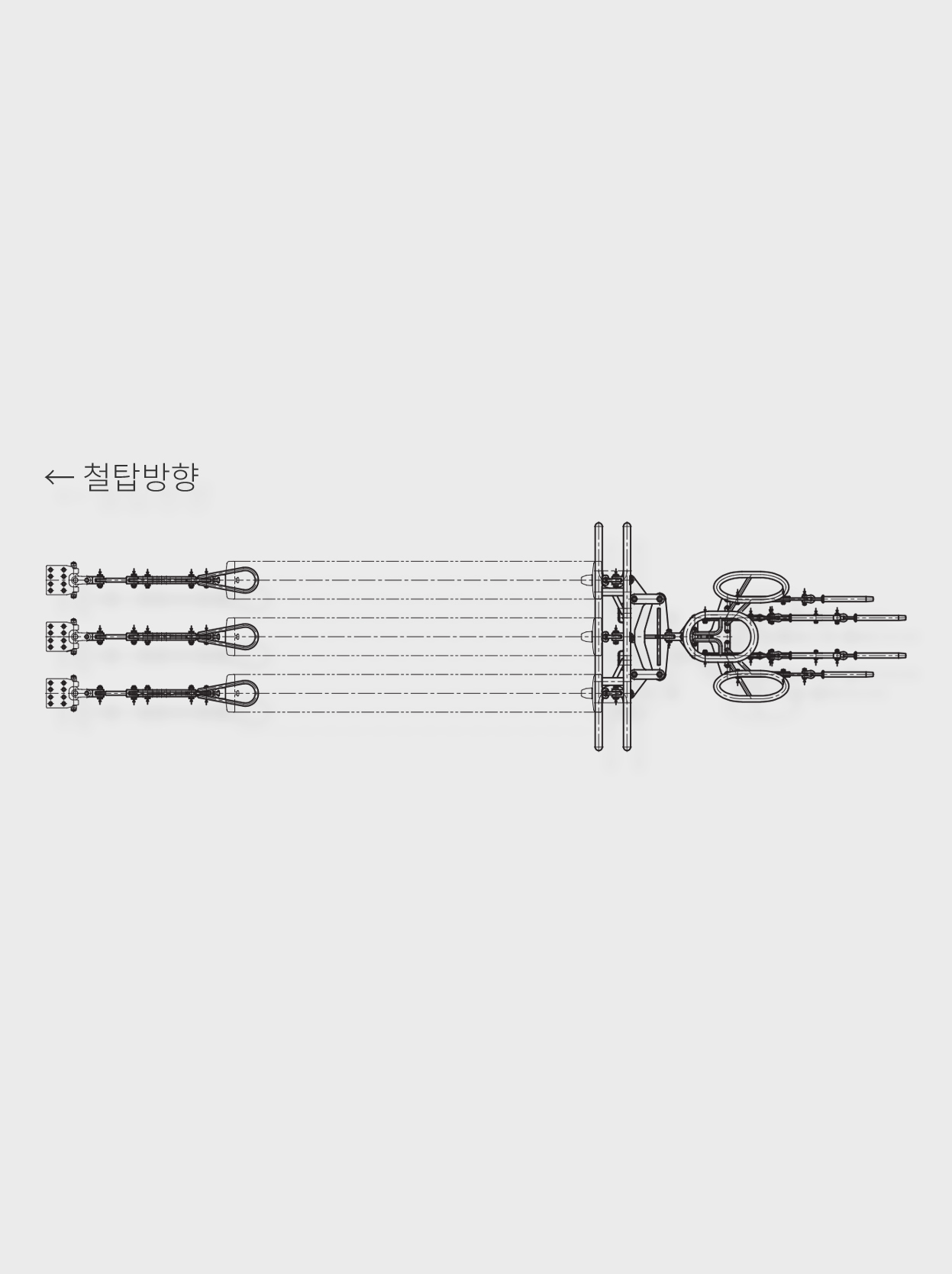

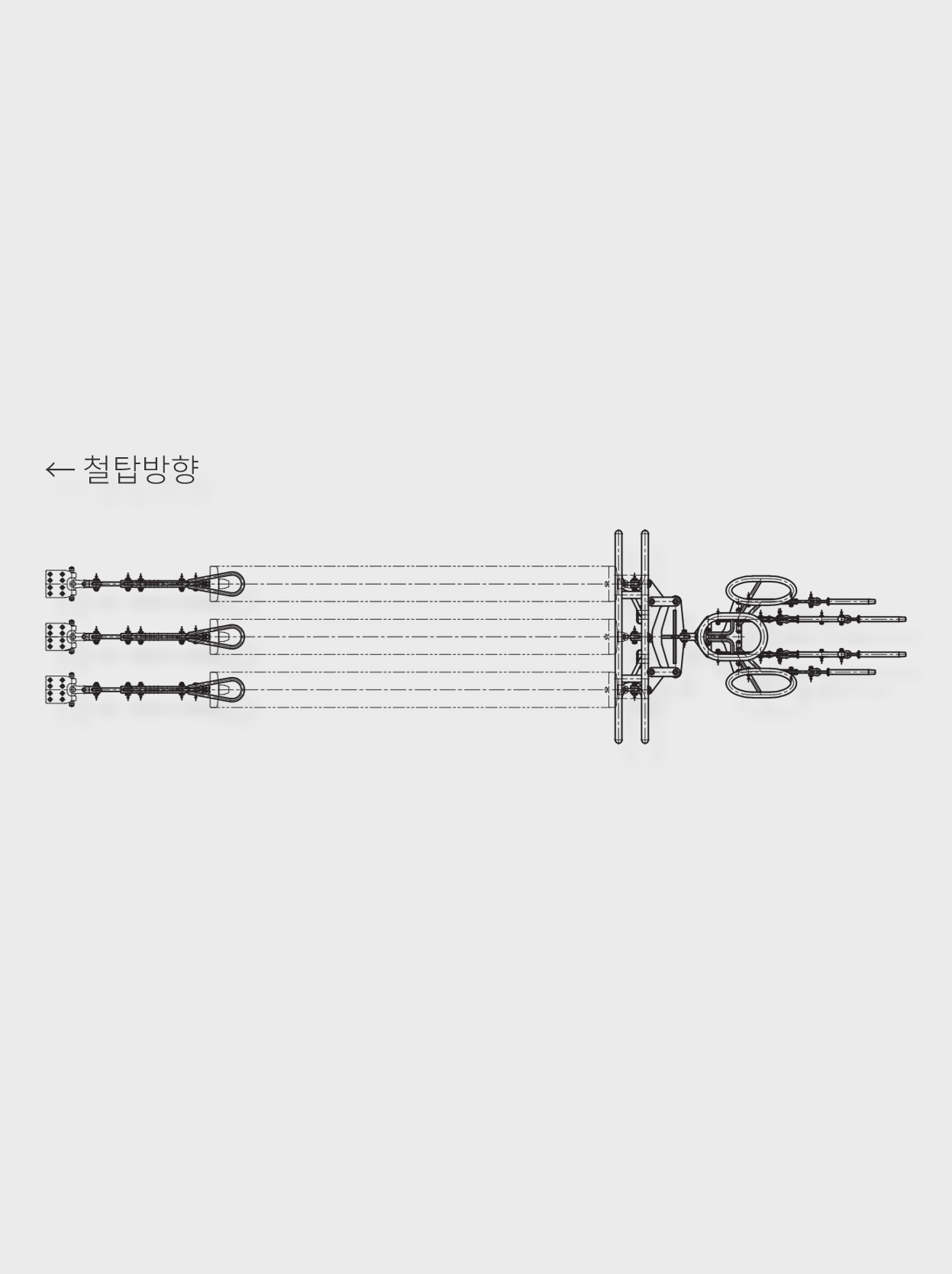

3련내장 6B 정조 일반형 (120톤, 전력선용)
3련내장 6B 역조 일반형 (120톤, 전력선용)

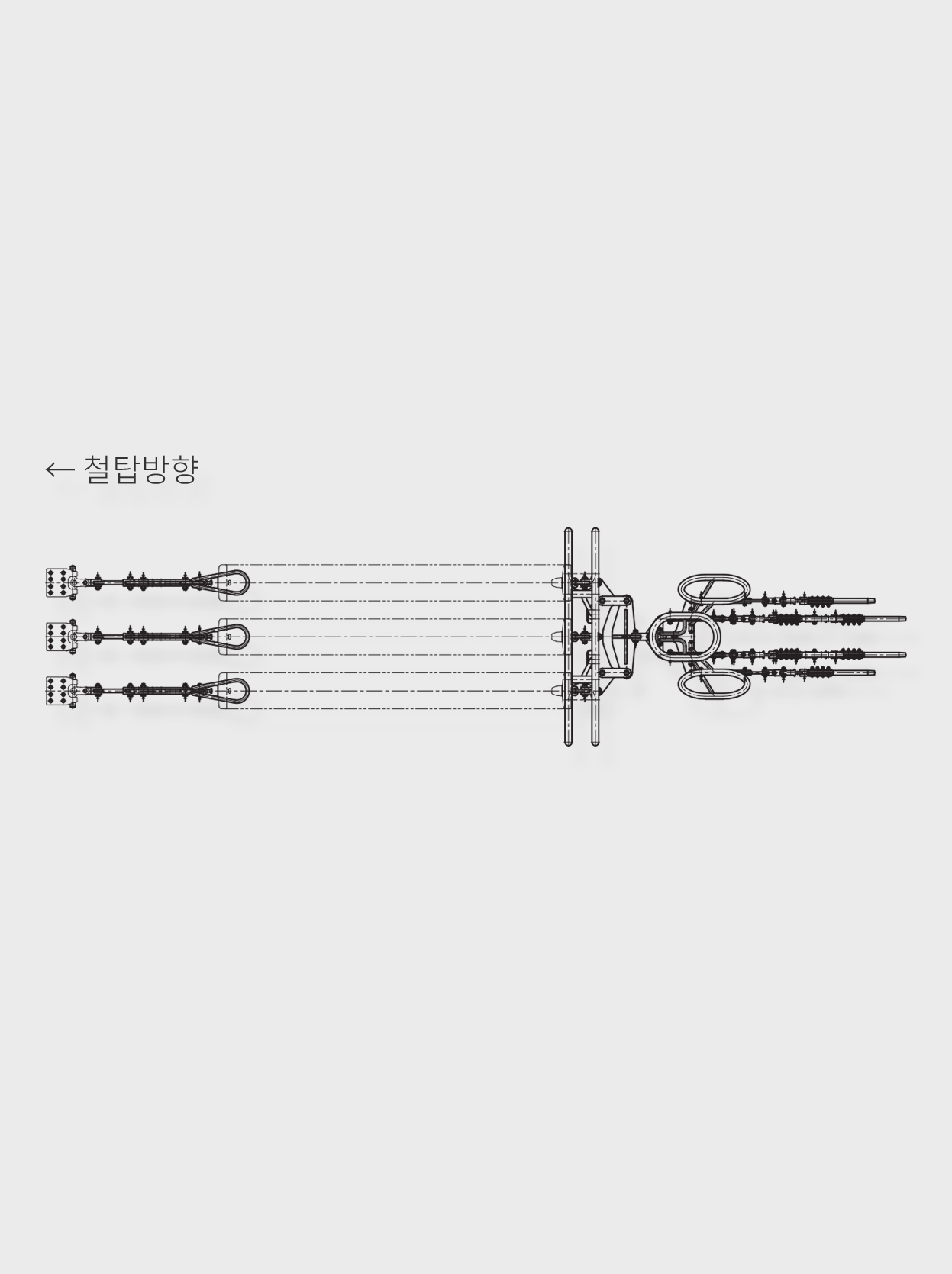

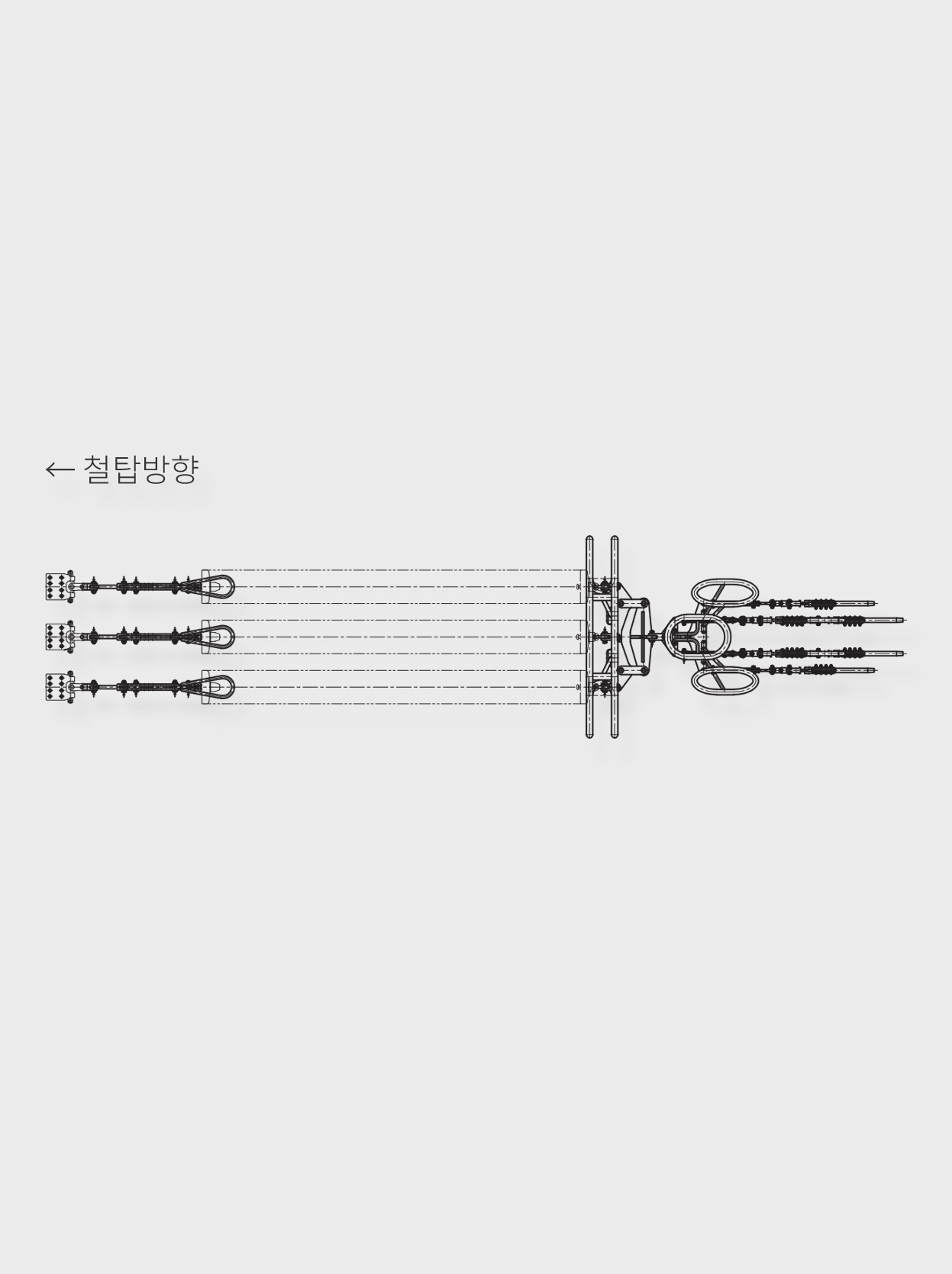

3련내장 6B 정조 블럭통과형 (120톤, 전력선용)
3련내장 6B 역조 블럭통과형 (120톤, 전력선용)

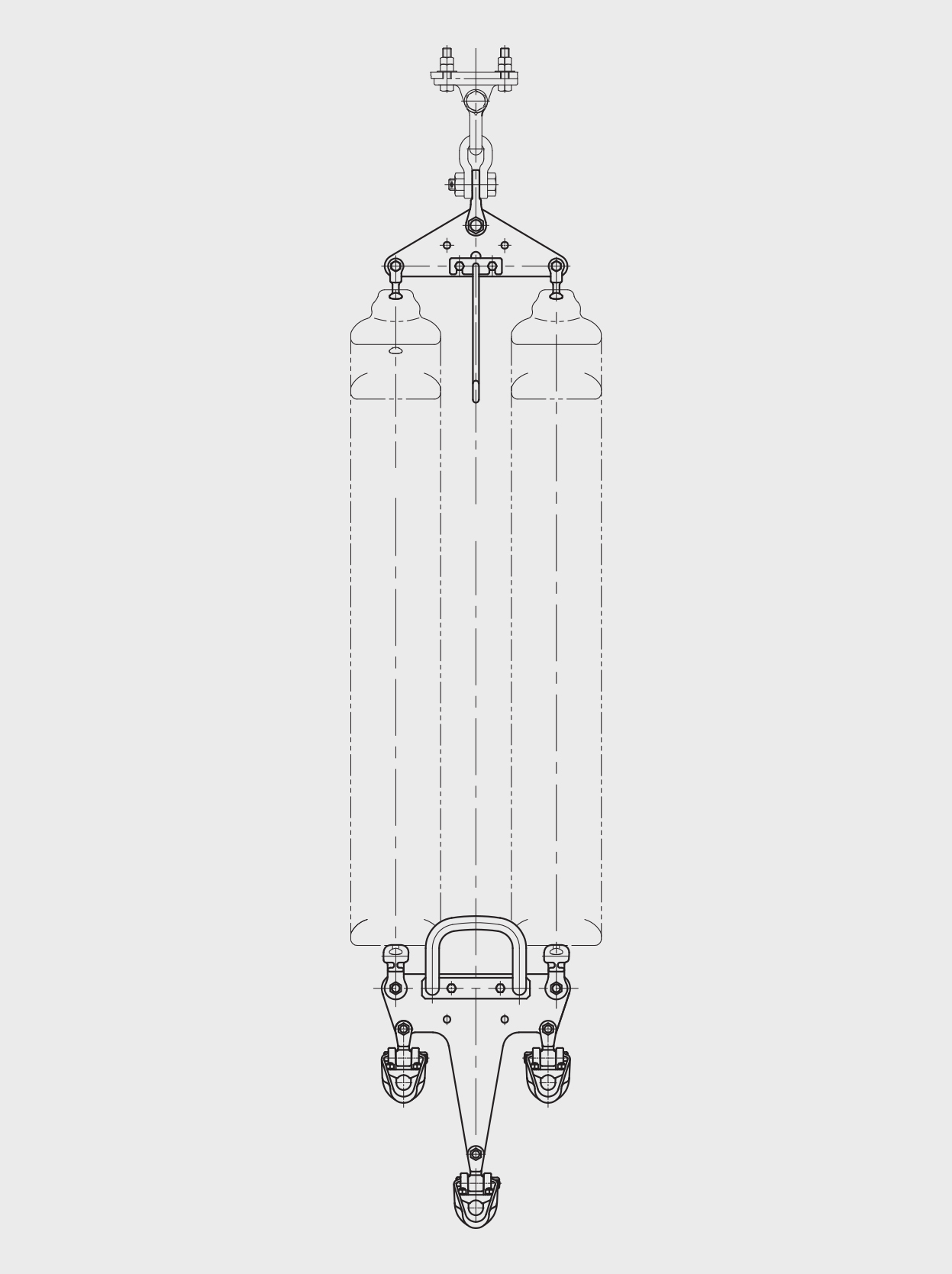

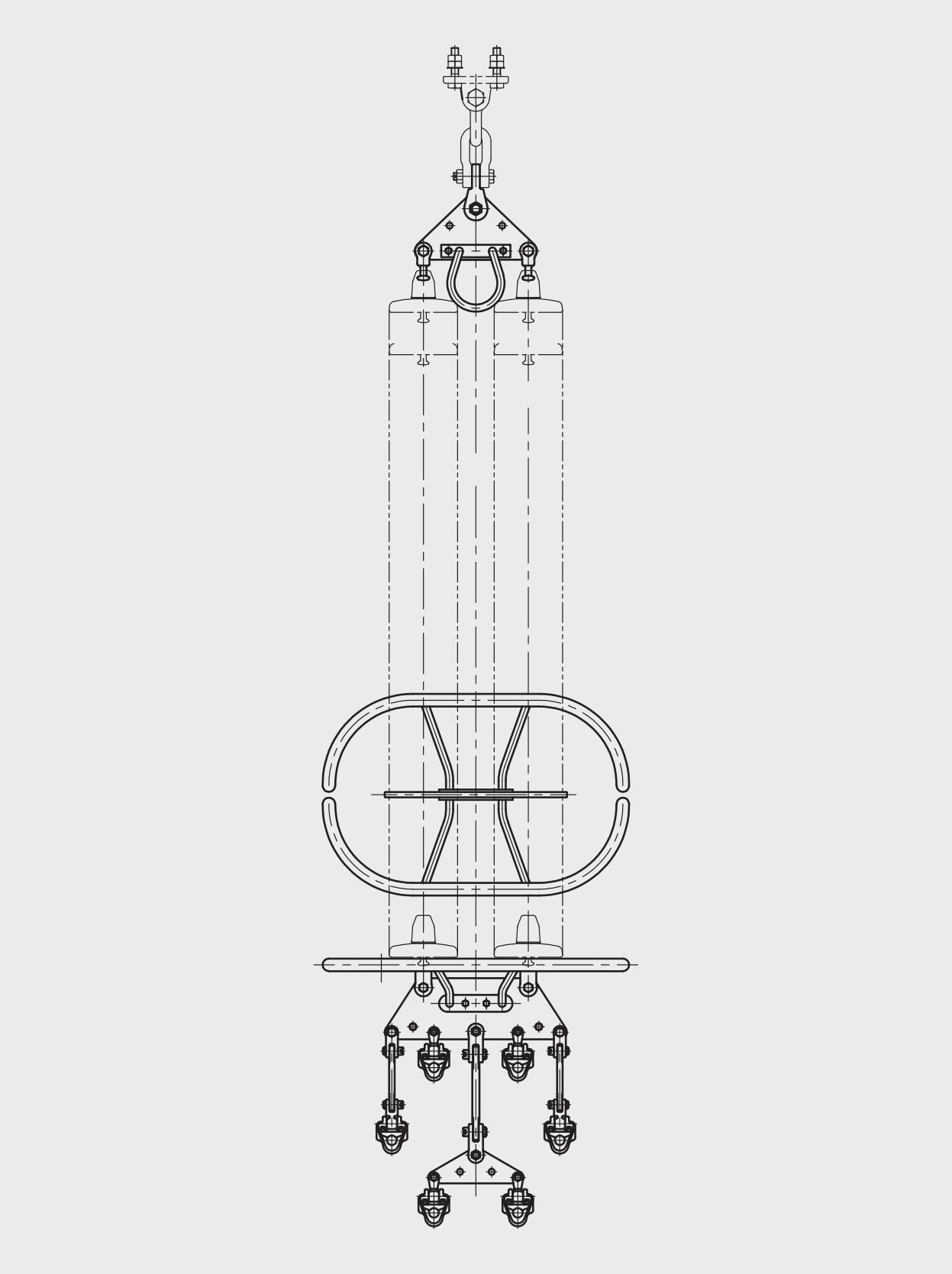

2련현수 3B (42톤,중성선용)

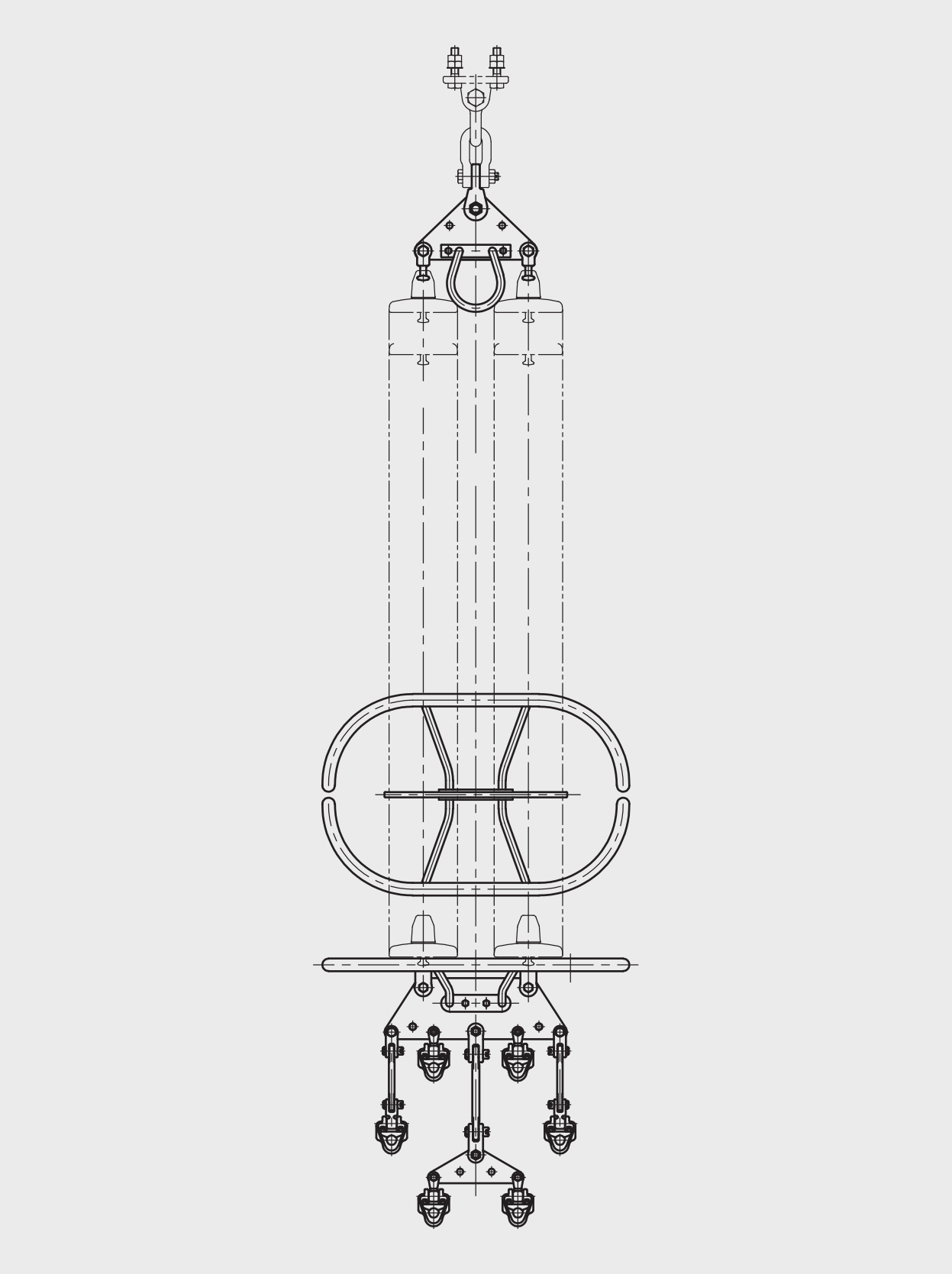

2련현수 6B (60톤, 전력선용)
2련현수 6B (80톤, 전력선용)
HVDC 애자장치금구
기능 및 용도
HVDC 송전선로에 사용되는 애자장치금구로 중성선의 수는 3가닥(3B), 전력선의 수는 6가닥(6B) 사용되며, 애자련의 수는 중성선은 2련, 전력선은 2련과 3련이 사용됨
| 제품 항목 | 제품 |
|---|---|
| 내장형금구 | 2련내장 3B 정조 일반형(60ton)(중성선용) |
| 2련내장 3B 역조 일반형(60ton)(중성선용) | |
| 2련내장 3B 정조 블럭통과형(60ton)(중성선용) | |
| 3련내장 6B 정조 일반형(80ton)(전력선용) | |
| 3련내장 6B 역조 일반형(80ton)(전력선용) | |
| 3련내장 6B 정조 블럭통과형(80ton)(전력선용) | |
| 3련내장 6B 역조 블럭통과형(80ton)(전력선용) | |
| 3련내장 6B 정조 일반형(120ton)(전력선용) | |
| 3련내장 6B 역조 일반형(120ton)(전력선용) | |
| 3련내장 6B 정조 블럭통과형(120ton)(전력선용) | |
| 3련내장 6B 역조 블럭통과형(120ton)(전력선용) | |
| 현수형금구 | 2련현수 3B(42ton)(중성선용) |
| 2련현수 6B(60ton)(전력선용) | |
| 2련현수 6B(80ton)(전력선용) |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 종류 | 시험 하중 (kgf) |
|---|---|---|---|---|
| GS-5975-0207 : 500KV HVDC 전력선용 애자장치 GS-5975-0206 : 500KV HVDC 중성선용 애자장치 |
127120 | DC 6 DS-060 | 2련현수 애자장치금구(60T) | 60,000 |
| 127121 | DC 6 DS-080 | 2련현수 애자장치금구(80T) | 80,000 | |
| 127122 | DC 6 DT-080 Ⅰ | 2련내장 애자장치금구(정조형, 일반형) | 80,000 | |
| 127837 | DC 6 DT-080 Ⅱ | 2련내장 애자장치금구(정조형, 통과형) | ||
| 127123 | DC 6 DT-080R Ⅰ | 2련내장 애자장치금구(역조형, 일반형) | ||
| 127838 | DC 6 DT-080R Ⅱ | 2련내장 애자장치금구(역조형, 통과형) | ||
| 127124 | DC 6 TT-120 Ⅰ | 3련내장 애자장치금구(정조형, 일반형) | 120,000 | |
| 127839 | DC 6 TT-120 Ⅱ | 3련내장 애자장치금구(정조형, 통과형) | ||
| 127125 | DC 6 TT-120R Ⅰ | 3련내장 애자장치금구(역조형, 일반형) | ||
| 127840 | DC 6 TT-120R Ⅱ | 3련내장 애자장치금구(역조형, 통과형) | ||
| 127126 | DC 6 JV-021 | V련 애자장치금구(점퍼지지용) | 21,000 | |
| 127116 | DC 3 DS-042 | 2련현수 애자장치금구 | 42,000 | |
| 127117 | DC 3 DT-060 Ⅰ | 2련내장 애자장치금구(정조형, 일반형) | 60,000 | |
| 127835 | DC 3 DT-060 Ⅱ | 2련내장 애자장치금구(정조형, 통과형) | ||
| 127118 | DC 3 DT-060R Ⅰ | 2련내장 애자장치금구(역조형, 일반형) | ||
| 127835 | DC 3 DT-060R Ⅱ | 2련내장 애자장치금구(역조형, 통과형) | ||
| 127119 | DC 3 JI-021 | Ⅰ련내장 애자장치금구(점퍼지지용) | 21,000 |
