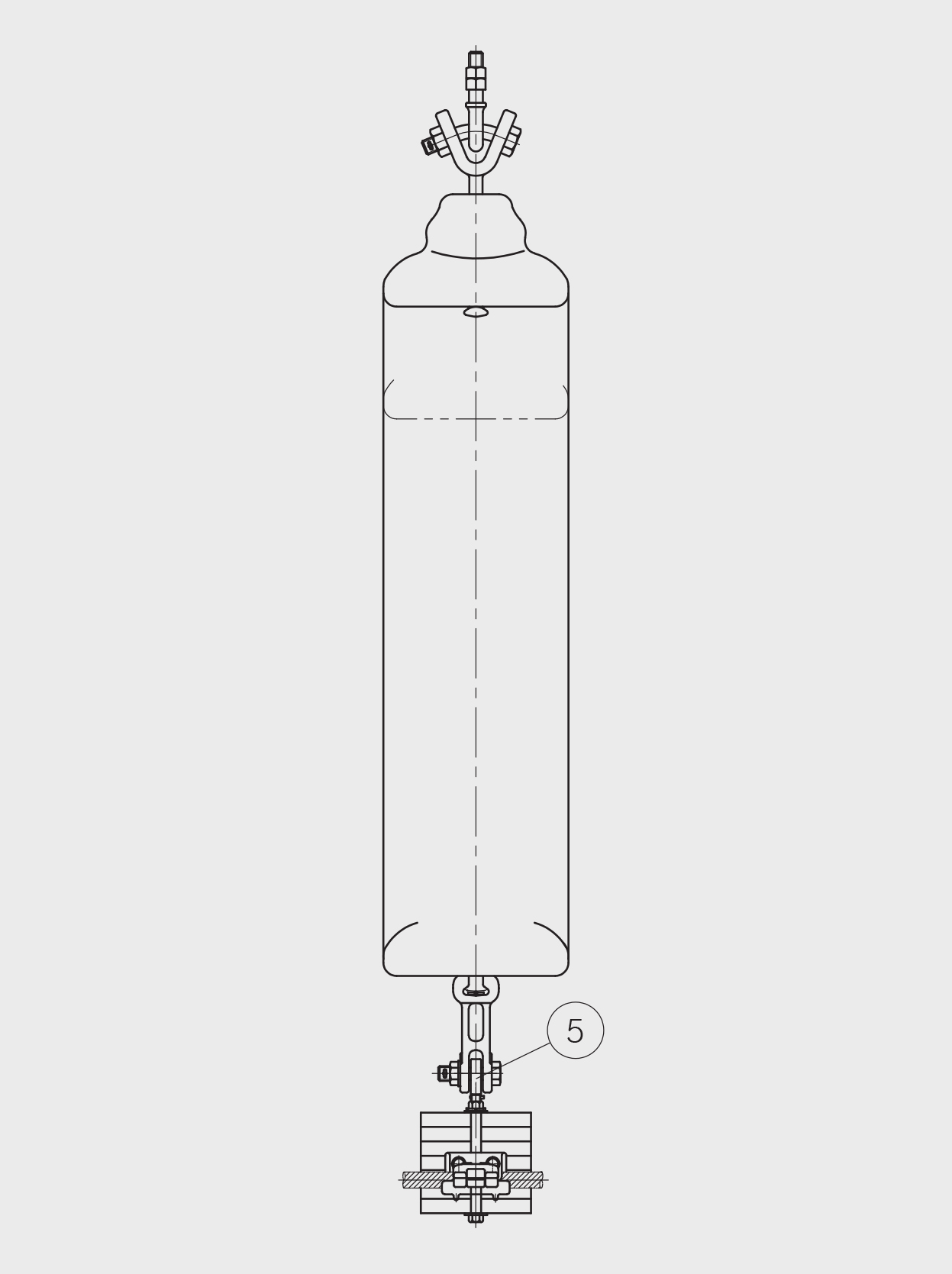

점퍼지지애자장치(단도체)

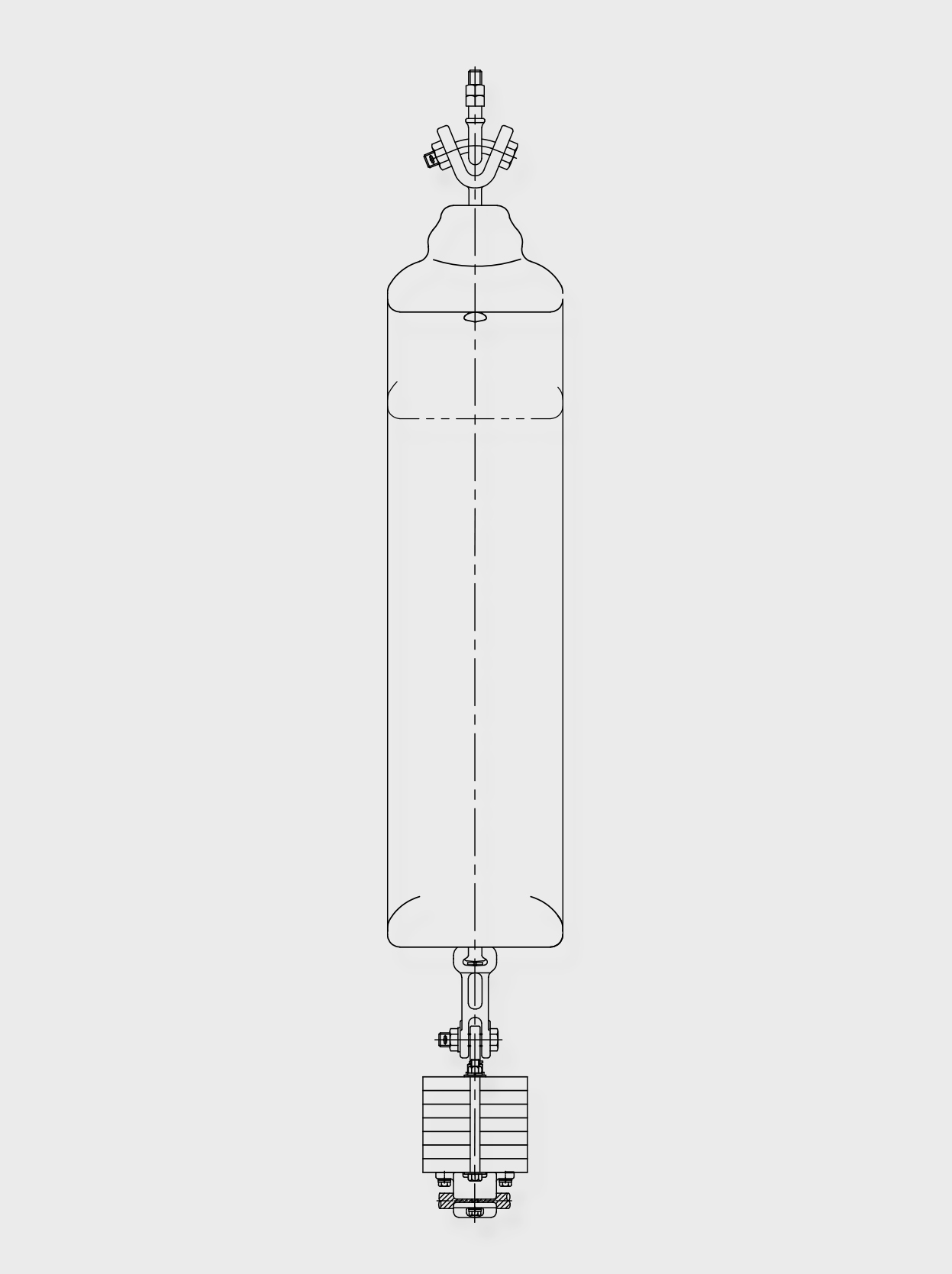

점퍼지지애자장치(복도체)
154kV 점퍼지지장치
기능 및 용도
154kV 내장철탑의 점퍼선 횡진으로 인한 철탑과 혼촉을 방지하기 위한 장치
| 제품 항목 | 제품 |
|---|---|
| 점퍼지지 애자장치금구 | 단도체 |
| 복도체 |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 적용전선 (mm²) | 도체수 | 종류 | 시험하중 kN(kgf) | 적용애자 |
|---|---|---|---|---|---|---|
| ES-5975-0068 : 154kV 송전선로 횡진방지용 점퍼지지장치 |
101375 | 330 | 단도체 | 점퍼지지 애자장치금구(횡진방지용) | 117.68 (12,000) | 12,000kgf (25,000lbs) |
| 101376 | 복도체 | 점퍼지지 애자장치금구(횡진방지용) | 117.68 (12,000) | |||
| 101387 | 410 | 단도체 | 점퍼지지 애자장치금구(횡진방지용) | 117.68 (12,000) | 16,500kgf (36,000lbs) | |
| 101388 | 복도체 | 점퍼지지 애자장치금구(횡진방지용) | 117.68 (12,000) |
