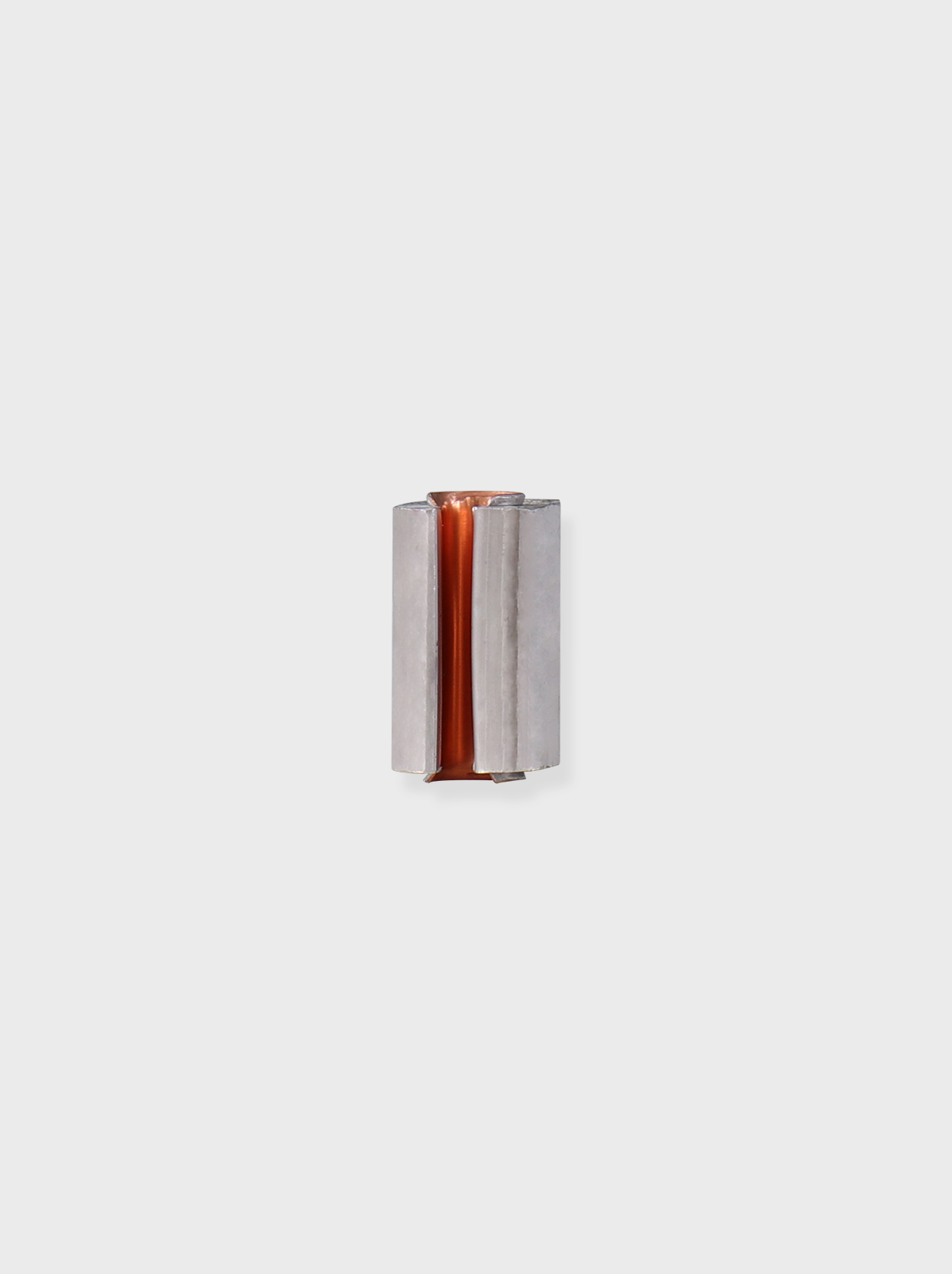

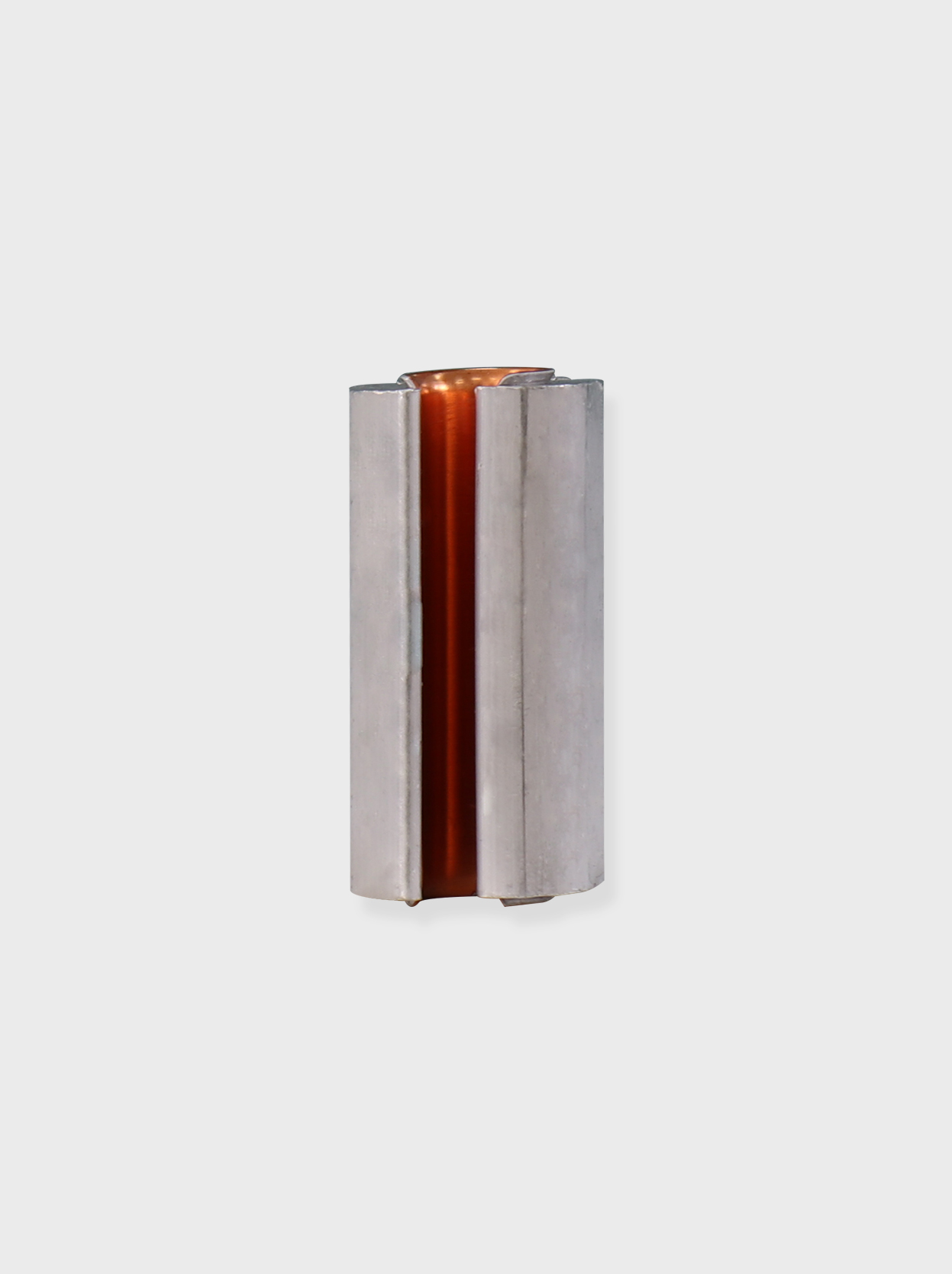

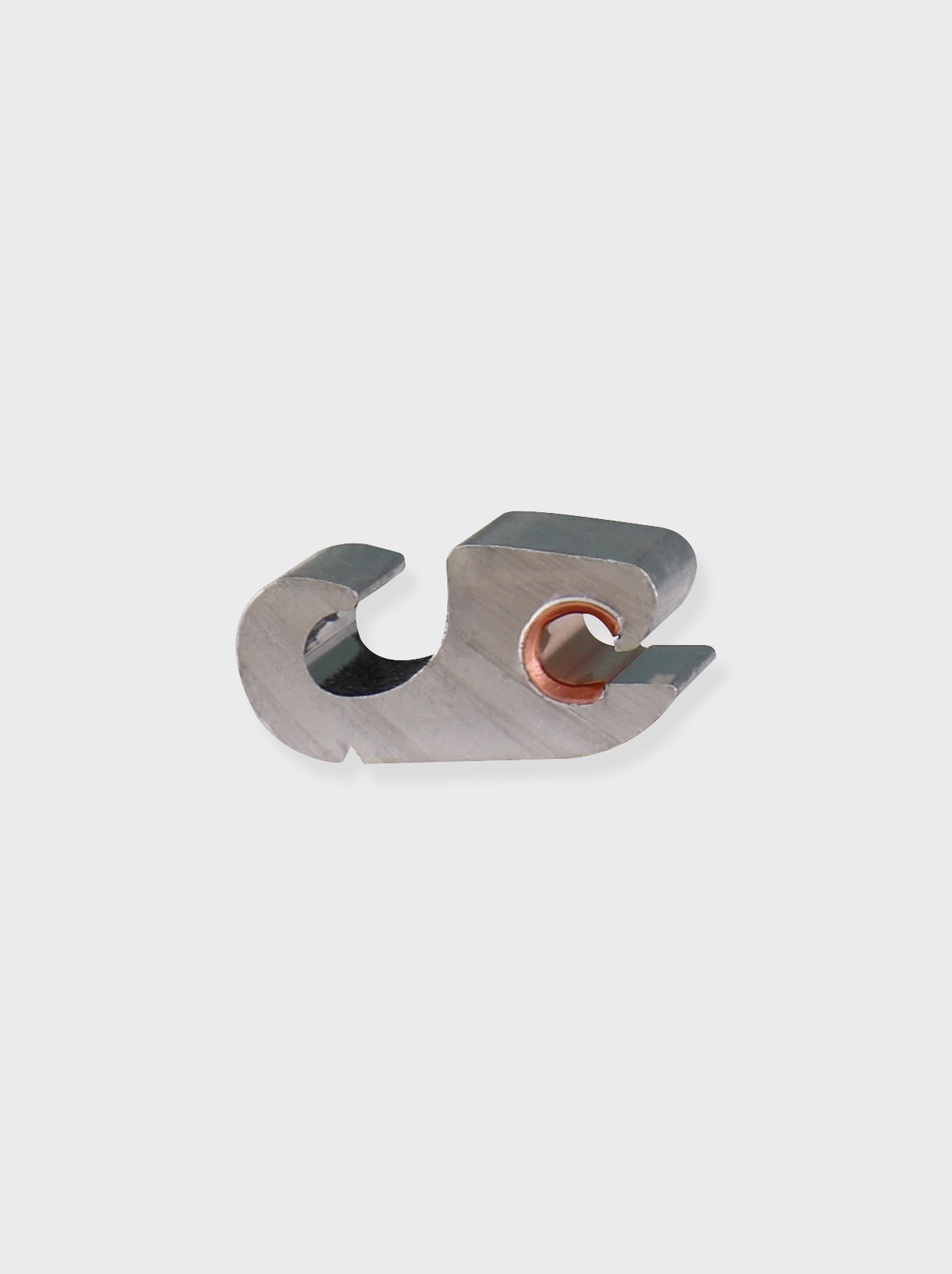

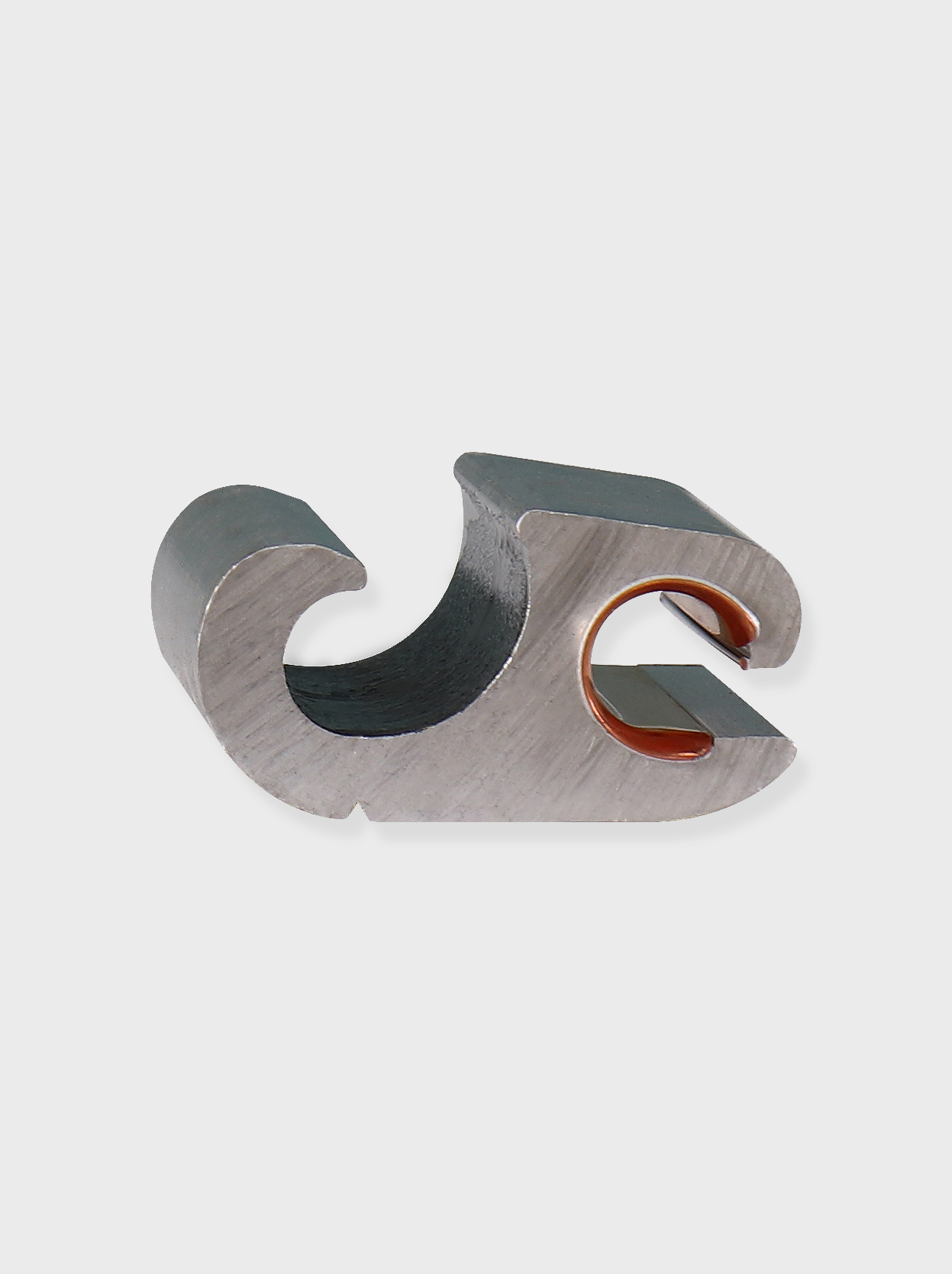

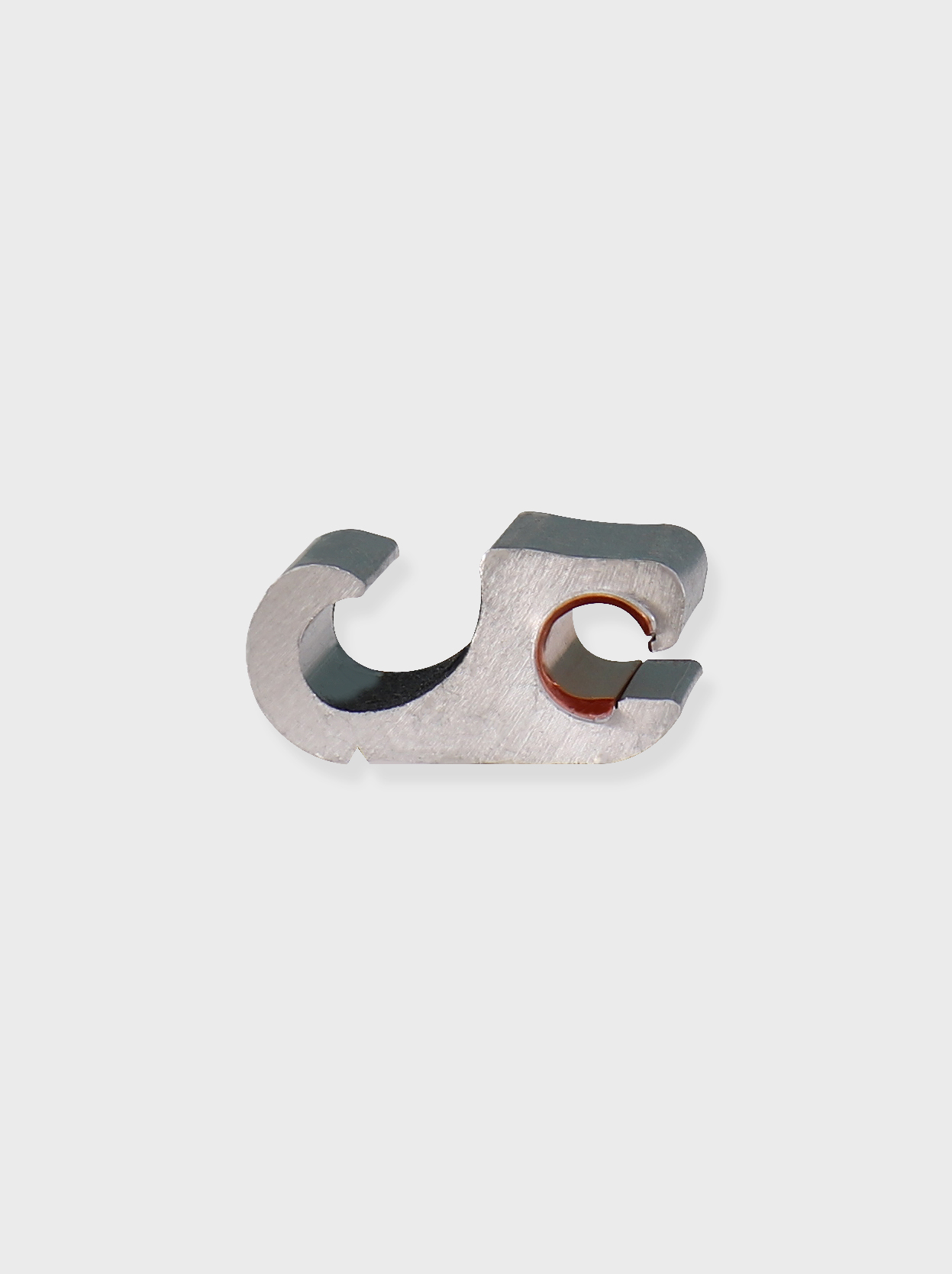

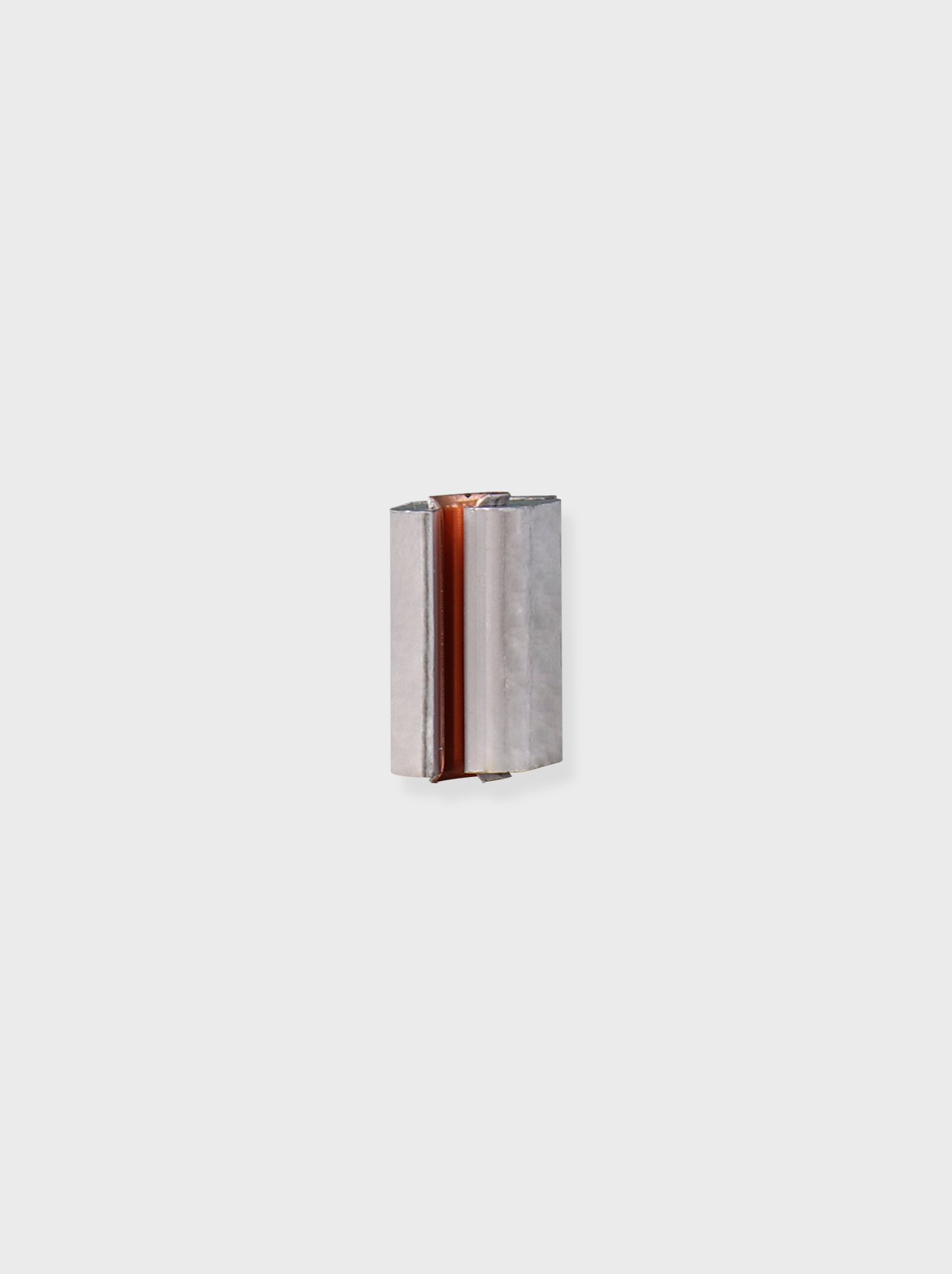

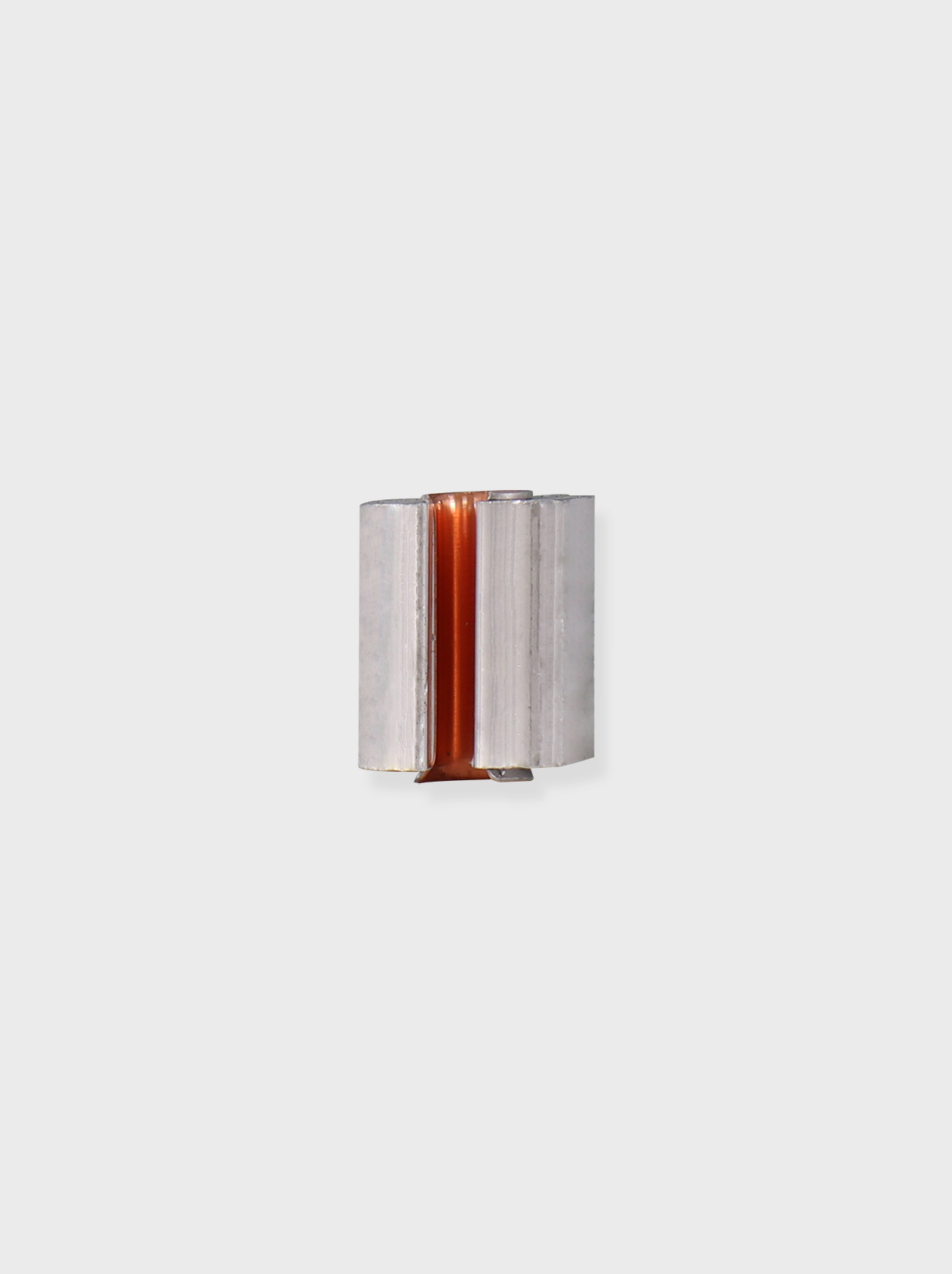

저압 이질금속 분기슬리브
기능 및 용도
저압 가공전선 및 케이블의 장력이 걸리지 않는 개소에서 Aℓ선과 동선의 압축접속에 사용
| 제품 항목 | 제품 |
|---|---|
| 저압 이질금속 분기슬리브 | 저압 이질금속 분기슬리브(A1-1) |
| 저압 이질금속 분기슬리브(A1-2) | |
| 저압 이질금속 분기슬리브(A1-3) | |
| 저압 이질금속 분기슬리브(A1-4) | |
| 저압 이질금속 분기슬리브(A1-5) | |
| 저압 이질금속 분기슬리브(A2-1) | |
| 저압 이질금속 분기슬리브(A2-2) | |
| 저압 이질금속 분기슬리브(A2-3) | |
| 저압 이질금속 분기슬리브(A2-4) | |
| 저압 이질금속 분기슬리브(A2-5) | |
| 저압 이질금속 분기슬리브(A3-1) | |
| 저압 이질금속 분기슬리브(A3-2) | |
| 저압 이질금속 분기슬리브(A3-3) | |
| 저압 이질금속 분기슬리브(A3-4) | |
| 저압 이질금속 분기슬리브(A3-5) |
종류 및 규격
| 한전표준구매규격 | 품목번호 | 기호 | 적용전선(mm²) | 특성 | ||
|---|---|---|---|---|---|---|
| 본선(AI) | 분기선(Cu) | |||||
| OW | CV | |||||
| GS-5935-0043 | 125139 | A1-1 | ACSR 32 | 22 | 16, 25 | '기존 AL분기슬리브의 경변 변화로 전식에 의한 고장을 차단 (전식 : 극성의 차이가 큰 금속 사이에 틈이 발생되고 그 틈에 전해질(수분)이 발생될 경우 금속간 전기 분해에 의해 발생되는 부식) |
| 125140 | A1-2 | ACSR 32 | 38 | 35 | ||
| 125141 | A1-3 | ACSR 32 | 60 | 70 | ||
| 125142 | A1-4 | ACSR 32 | 100 | 120 | ||
| 125143 | A1-5 | ACSR 32 | 150 | - | ||
| 125144 | A2-1 | ACSR 58 | 22 | 16, 25 | ||
| 125145 | A2-2 | ACSR 58 | 38 | 35 | ||
| 125147 | A2-3 | ACSR 58 | 60 | 70 | ||
| 125148 | A2-4 | ACSR 58 | 100 | 120 | ||
| 125149 | A2-5 | ACSR 58 | 150 | - | ||
| 125150 | A3-1 | ACSR 95 | 22 | 16, 25 | ||
| 125151 | A3-2 | ACSR 95 | 38 | 35 | ||
| 125152 | A3-3 | ACSR 95 | 60 | 70 | ||
| 125153 | A3-4 | ACSR 95 | 100 | 120 | ||
| 125154 | A3-5 | ACSR 95 | 150 | - | ||
