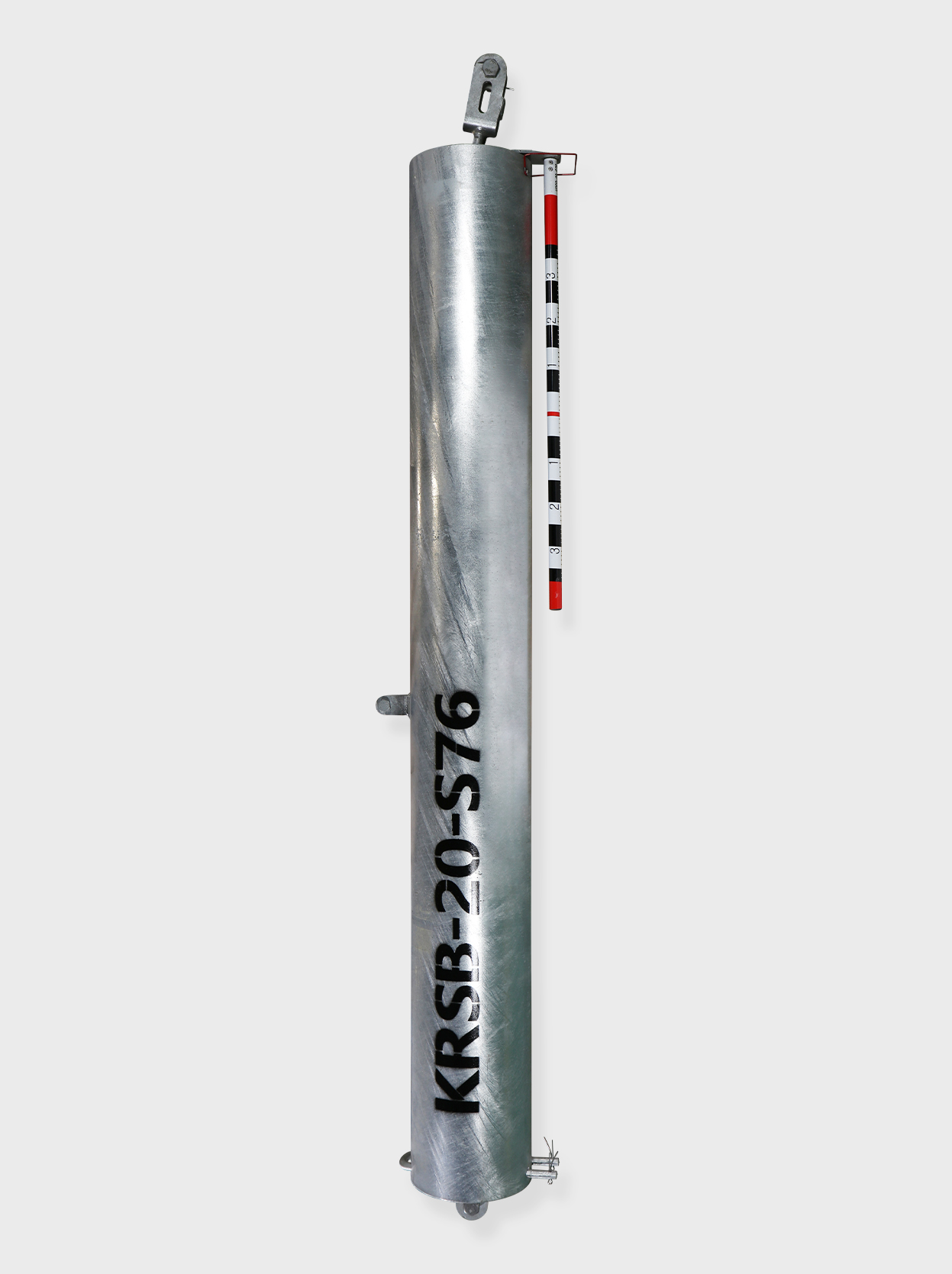

스프링식 자동장력 조정장치
스프링식 자동장력조정장치
기능 및 용도
제품 내부에 있는 스프링의 탄성을 이용하여 전차선 및 조가선의 온도변에 의한 이도변화를 일정하게 유지하여 주는 장치
| 제품 항목 | 제품 |
|---|---|
| 스프링식 자동 장력 조정 장치 2.0 | KRSB-20-S50 |
| KRSB-20-S63 | |
| KRSB-20-S76 | |
| 스프링식 자동 장력 조정 장치 2.4 | KRSB-24-S37 |
| KRSB-24-S49 | |
| KRSB-24-S62 | |
| 스프링식 자동 장력 조정 장치 2.8 | KRSB-28-S36 |
| KRSB-28-S48 | |
| KRSB-28-S60 | |
| 스프링식 자동 장력 조정 장치 2.8 | KRSB-30-S39 |
| KRSB-30-S53 | |
| KRSB-30-S63 |
종류 및 규격
| 종류 | 표준장력 (kgf) | 동작범위 [cm] | 최대(표준)장력거리[m] |
|---|---|---|---|
| KRSB-20-S50 | 2,000 | 50 | 570(550) |
| KRSB-20-S63 | 63 | 680(650) | |
| KRSB-20-S76 | 76 | 800(750) | |
| KRSB-24-S37 | 2,400 | 37 | 470(450) |
| KRSB-24-S49 | 49 | 630(650) | |
| KRSB-24-S62 | 62 | 800(750) | |
| KRSB-28-S36 | 2,800 | 36 | 470(450) |
| KRSB-28-S48 | 48 | 630(600) | |
| KRSB-28-S60 | 60 | 800(750) | |
| KRSB-30-S39 | 3,000 | 39 | 470(450) |
| KRSB-30-S53 | 53 | 630(600) | |
| KRSB-30-S63 | 63 | 800(750) |
※ 장력장치의 호칭은 규격명과 종별로 표시한다.
(예) 스프링식자동장력조정장치 KRSb-20-S50
< KRSB(Korea Railroad Spring Tension Balancer) - 표준장력 - 동작범위
