고속철도용 도르레식 자동장력 조정장치

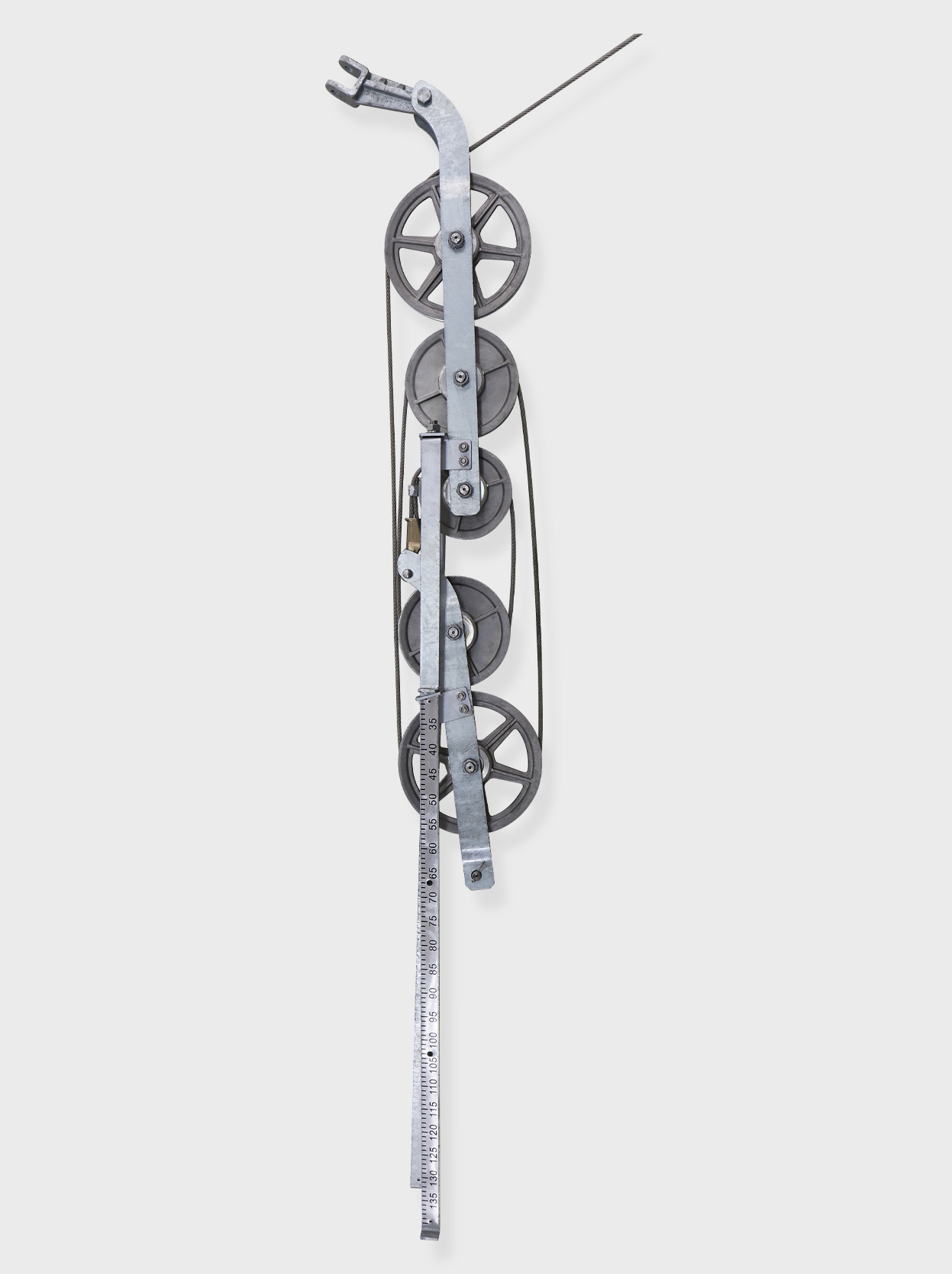

도르레식 자동장력조정장치
기능 및 용도
도르레 및 장력추의 무게를 이용하여 전차선 및 조가선의 온도변화에 따른 이도를 일정하게 유지하여 주는 장치
| 제품 항목 | 제품 |
|---|---|
| 도르레식 자동장력조정장치 | 고속철도용 도르레식 자동장력조정장치 |
종류 및 규격
| 종별 | 종별 | 공칭배력비 (장력:추무게) | 표준사용장력 (kN) | 최대 인류구간 길이(m) | 부도 |
|---|---|---|---|---|---|
| 자동장력조정장치 (도르래식) | PTD-2.0 | 5 : 1 | 20 | 1,500 | 부도 1 |
| PTD-2.6 | 5 : 1 | 26 | 1,500 | ||
| PTD-2.3 | 5 : 1 | 23 | 1,500 | ||
| PTD-3.4 | 5 : 1 | 34 | 1,500 | 부도 2 |
